Недавно я проводил сравнительное тестирование LTE роутеров и вполне ожидаемо оказалось, что производительность и чувствительность радиомодулей у них существенно отличается. Когда же я подключил к роутерам антенну, прирост скорости увеличился кратно. Это натолкнуло меня на мысль провести сравнительное тестирование антенн, которые позволят не просто обеспечить связь в частном доме, но и сделать ее не хуже, чем в городской квартире, с подключением по кабелю. Ну а чем закончилось это тестирование можно узнать ниже. Традиционно, для желающих смотреть, а не читать, сделал видеоролик.
Методика тестирования
Без нормального структурного подхода не получить качественных результатов, а целью этого теста я поставил выбор лучшей антенны для максимально скоростного доступа в Интернет. В качестве эталона измерения был выбран роутер Zyxel LTE3316-M604, который в предыдущем тесте вполне оправданно занял первое место. Этот девайс может работать как с обычным проводным провайдером, задействуя резервный канал связи по 3G/4G в случае необходимости, так и работать полностью автономно, используя сотовые сети 3G и 4G. В моем тесте используется только сеть 4G, так как через нее передаются только данные и нагрузка голосового трафика не влияет на этот канал связи.
Для теста я выбрал три различных антенны, относящиеся к разным типам: первым тестом, для получения чистых значений, роутер работал без внешних антенн, используя только встроенные антенны. Вторым тестом была подключена антенна с круговой диаграммой направленности. В третьем тесте была задействована панельная антенна, имеющая более узкую диаграмму направленности, которая использовалась в прошлом тесте. Ну а четвертым этапом шло испытание узконаправленной сетчатой параболической антенны.
Все замеры скорости проводились в будний день в дневное время, чтобы нагрузка на базовую станцию была минимальна, а скорость закачки максимальна. На каждом этапе тест проводился три раза и вычислялось среднее значение скорости скачивания и отдачи. Роутер подключался к одной и той же БС, юстировка антенн производилась по показаниям сигнала в web-интерфейсе роутера.
Также я сделал суточный график значений скорости скачивания и отдачи данных в моей местности, что прекрасно демонстрирует работу пользователей с Интернетом. Полагаю, что у провайдера будет примерно та же картина нагрузки на БС. Что интересно, график скорости скачивания существенно скачет, а вот график отдачи практически неизменен — это говорит о том, что пользователи больше качают, нежели отдают данные.
GSM/3G/4G FREGAT MIMO
Цена: 4800 р
ТТХ:
Частотные диапазоны, МГц: 700–960, 1700–2700
Коэффициент усиления, дБ: 2 x 6
Допустимая мощность передачи: 10 Вт
Размер, см: 37 x Ø6,5
Масса, грамм: 840
Начнем с испытания антенны, которая имеет круговую диаграмму направленности. Эта антенна не может похвастаться каким-то запредельным коэффициентом усиления, но зато она поддерживает технологию MIMO, то есть это две антенны в одном корпусе. Кроме того, она герметична и имеет сразу смонтированные кабельные сборки длиной 5 метров. Частотный диапазон захватывает все сегменты от GSM до LTE, то есть поддерживаются сети 2G/3G/4G. В комплект входит крепление на штангу или сразу к стене. А теперь рассмотрим, в каких ситуациях она может применяться, если обладает таким размером и КУ. Первое, что приходит на ум, это экранированные помещения: полуподвал или подвал, металлический склад или ангар, корабль или катер. Во всех этих случаях железобетон и металл отлично экранируют внешний сигнал, и если снаружи радиотехника может работать отлично, то внутри приема может не быть вовсе. В этом случае, такая антенна решит проблему связи. Ее можно использовать не только для роутера, но и для репитера. Но именно для роутера она раскроет весь свой потенциал, а круговая диаграмма направленности хорошо работает на движущихся объектах, позволяя не настраивать антенну на какую-то одну вышку. В моем случае, скорость с антенной оказалась несколько ниже, чем без нее, поскольку КУ антенны схож с КУ встроенных антенн в роутер, а вот на 5-метровых кабелях происходят потери.
+
Готовый комплект с крепежом и смонтированным кабелем, подходит для экранированных помещений, герметична
—
Обладает небольшим КУ
OMEGA 3G/4G MIMO
Цена: 4500 р
ТТХ:
Диапазон частот, МГц: 1700-2700
Коэффициент усиления, дБ: 2×16-18
Допустимая мощность передачи: 50 Вт
Габариты, см: 45 х 45 х 6
Масса, грамм: 2900
Вторая антенна проработала у меня уже несколько лет и участвовала в предыдущем тесте. Зарекомендовала себя очень хорошо при работе как напрямую с вышкой, так и с отраженным сигналом. Так как диаграмма направленности у нее уже, чем у всенаправленной антенны, то и коэффициент усиления вырос до 16-18 dBi, в зависимости от частоты сигнала. Кроме того, работает она в режиме MIMO, а это уже дает прирост в скорости. Стандартное крепление на штангу обеспечивает возможность настройки как по горизонту, так и по вертикали. Кроме того, крепление позволяет повернуть антенну на 45 градусов, чтобы сменить поляризацию — иногда это дает выигрыш в несколько мегабит. Большая, герметичная и эффективная! И если без этой антенны показатели RSRP/SINR были -106/10, то с панельной антенной выросли до -98/11. Это дало прирост в скорости на скачивание с 13 до 28 Мбит/с, а на отдачу с 12 до 16 Мбит/с. То есть двукратный прирост на скачивание на той же БС — отличный результат. Кроме того, антенна, благодаря небольшому углу, позволяет отсечь ближние, но более загруженные базовые станции и переключиться на другие, менее загруженные. Стоит только учесть, что кабельную сборку желательно делать покорочее, чтобы не терять сигнал в проводах.
+
Усиление сигнала позволяет поднять скорость вдвое, диаграмма направленности дает возможность выбрать менее нагруженную БС, удобный крепежный комплект, за несколько лет не потеряла своих качеств
—
При размере 45х45 сантиметров обладает парусностью, что требует качественного основания для крепления
PRISMA 3G/4G MIMO
Цена: 6000 р
ТТХ:
Диапазон частот, МГц: 1700–2700
Коэффициент усиления: 25 дБ на частоте 1700–1880 МГц, 26 дБ на частоте 1900–2175 МГц, 27 дБ на частоте 2600–2700 МГц
Максимальная подводимая мощность: 100 Вт
Размер, см: 90 x 81 x 36
Масса, грамм: 3200
Параболическая сетчатая антенна примечательна сама по себе — она обладает впечатляющими размерами 90х81 сантиметр. Она не круглая, как это принято у спутниковых антенн, что даже положительно сказывается на диаграмме направленности. Кроме того, сетчатое исполнение очень заметно снижает парусность — ветер просто проходит сквозь нее, а на фокусировке сигнала это практически не сказывается. Антенна работает в диапазоне частот от 1700 до 2700 МГц. Есть три положения облучателя: по одному для каждой частоты. В инструкции доступно показано, как надо расположить облучатель относительно антенны, чтобы получить максимальное усиление при нужной частоте, то есть для начала надо знать, на каких частотах работает ваш провайдер. Тут на помощь приходит web-интерфейс роутера, в котором вполне доступно демонстрируется рабочая частота. С этой антенной работать несколько сложнее, требуется точная юстировка, так как угол направленности очень мал. Очевидный плюс такого решения — это возможность точного направления на нужную БС, даже если несколько станций расположены почти по прямой. Минусы тоже есть: время отстройки на БС заметно увеличивается, а работать с отраженным сигналом становится сложнее. Но самое главное — это коэффициент усиления. Он колеблется от 25 до 27 dBi. В моем случае, это позволило усилить сигнал с изначальных RSRP/SINR -106/10 до -90/19 dBi, а скорость приема выросла с 13 до 41 Мбит/с, передачи с 12 до 21 Мбит/с. То есть скорость приема возросла более, чем в три раза! Ну а в глухой местности, где сотовая связь может вообще не ловить, вполне реально поймать как 3G, так и 4G сигнал за несколько десятков километров!
+
Отличный коэффициент усиления, сетчатое исполнение снижает парусность, возможность подстройки облучателя на нужную частоту
—
Габариты
Подведение итогов
Сравнительное тестирование показало, что даже без антенны, при хорошем возвышении (10 м от земли), роутер Zyxel LTE3316-M604 может обеспечить приемлемую скорость работы с Интернетом. Но роутер не оставишь на улице, поэтому данный вариант подходит в квартире, офисе, но не там, где вышку даже с биноклем не разглядеть.
Антенна FREGAT MIMO подойдет тем, кто по ряду причин не может получить радиосигнал в месте установки роутера. Это могут быть экранированные стены, низкое расположение, иные помехи. А две антенны в едином корпусе обеспечат поддержку технологии MIMO, что должно увеличить скорость работы.
Что касается панельной антенны OMEGA 3G/4G MIMO, то она себя показала очень достойно. Работа как с прямым, так и с отраженным сигналом, масса вариантов монтажа, хороший коэффициент усиления. Небольшие габариты не дают большой парусности, а выигрыш в скорости заметный. Можно брать смело, если сигнал 3G/4G есть, но крайне слабый или его нет вообще.
Ну а параболическая сетчатая антенна PRISMA 3G/4G MIMO подойдет для самых отчаявшихся, потому что с таким усилением и возможностью точной настройки на БС можно получить связь даже в самой отдаленной деревне, если в радиусе нескольких десятков километров есть базовая станция сотового оператора.
Заключение
На данный момент я оставил работать антенну OMEGA 3G/4G MIMO. Пришлось несколько переместить штангу крепления на стене, так как габариты антенны диктуют свои условия. При кабеле длиной 3 метра и выбранном роутере я видел скорости до 50 Мбит/с, когда БС была наименее загружена. Это стремится к теоретическому пределу скорости в 75 Мбит/с при имеющихся условиях работы БС: частота Band3 -1800 МГц, ширина канала 10 МГц. Но главное, что при удалении более 8 км от базовой станции, мне удалось получить скорости близкие к тем, которые можно иметь в непосредственной близости от вышки. Приведу для примера картинку покрытия радиосигнала при использовании различных частот.
В заключении скажу, что обеспечить себя хорошим интернетом на даче или в частном доме можно всегда. Не стоит опасаться незнакомого оборудования: для выбора 3G/4G роутера просто прочитайте мою предыдущую статью. А при выборе антенны обращайтесь к тем, кто ими занимается всерьез — там подберут оптимальное решение и даже подготовят все кабельные сборки. Вам на месте останется только всё подключить. Удачи, хорошего пинга и стабильной скорости!
В середине июня этого года я, как обычно, поехал с семьей на дачу: начался отпуск, да и в Москве эпидемиологическая обстановка установилась, мягко говоря, суровая.
После отпуска я планировал остаться на даче до конца лета, так как работа позволяет удаленно выполнять различные задания, хотя все равно приходится периодически ездить на электричках и метро.
Поскольку пребывание за городом достаточно длительное, то я подумал над установкой оптического волокна в качестве рабочего интернета. Однако, подсчитав все затраты (если коротко, то установка около 10 000 рублей, плюс около 1 000 рублей в месяц за 50 Мбит/с, плюс 150 рублей за время, когда ты не оплачиваешь тариф), пришел к выводу, что проще по-прежнему пользоваться раздачей сети при помощи 4G-роутера. О нем тоже могу попозже рассказать, так как устройство оказалось качественным за свои деньги.
Далее мысль стала развиваться в сторону 4G-антенны, а чтобы не думать о дополнительном оборудовании – приобрести полный комплект с модемом, роутером и необходимыми кабелями.
Поскольку на дачу в мое СНТ регулярно приезжают курьеры от магазина OZON, то решил заказать самый популярный комплект именно там. Кстати, последнее время пользуюсь Wildberries и OZON, так как только у них есть широкая сеть ПВЗ (пункт выдачи заказов). У тех, кто живет в Москве, как правило, рядом крупные ТЦ. Но ни на даче, ни даже в моем домашнем районе таких центров с электроникой нет.
Возвращаясь к OZON и антенне. Выбор пал, как я написал ранее, на самый популярный комплект от бренда «Антэкс». У него 123 положительных отзыва со средней оценкой 4.75 балла.
На данный момент комплект стоит чуть более 8 500 рублей за версию антенны 15 dBi (еще есть 17, 21 и 24dBi). Поскольку вышки сотовой связи от дома расположены не очень далеко, купил вышеуказанный вариант.
Характеристики:
- Выносная панельная антенна Betta BB MIMO 2×2.
- Рабочий диапазон частот, МГц — 1700÷2700
- Усиление, dBi — 12,5÷15,5
- Ширина ДН в Н/Е-плоскости, дБ не более — 29÷47/24÷39
- Уровень боковых лепестков, дБ не более -12
- Отношение вперед/назад, дБ не менее — 20
- Развязка между портами в диапазоне 2400-2700МГц, не менее — 25dB
- Входное сопротивление, Ом — 75
- КСВ в рабочем диапазоне частот на входах, не более — 1,5
- Поляризация принимаемых/излучаемых волн — +45°/-45°(X-pol)
- Масса, г — 1200
- Габаритные размеры без крепления, мм — 200x200x20
- Разьемы — 2xF
- Материал антенны — сталь, оцинкованная сталь
- Материал защитной коробки — поликарбонат+ABS
Так как это комплект, в него вошел 4G-модем компании Huawei модели E3372h-320. Он подходит для сим-карт любых операторов. Его характеристики:
- 4G+ (LTE) DD800/1800/2600 МГц
- DC-HSPA+/HSPA+/HSPA/UMTS 900/2100 МГц
- EDGE/GPRS/GSM 850/900/1800/1900 МГц
- Скорость приема данных модемом до 150 Мбит/с, передачи – до 50 Мбит/с.
- Поддержка карт microSD до 32 ГБ, Plug´n´Play-устройство
- Разьемы — 2*CRC9
Естественно, для раздачи Wi-Fi используется роутер. В данном случае это COAX DIGITAL WE-1626. Его параметры:
| Стандарт Wi-Fi | 802.11b/g/n |
| Частотный диапазон Wi-Fi | 2,4 ГГц |
| Скорость передачи данных Wi-Fi | 300 Мбит/с |
| Мощность Wi-Fi-передатчика | 15 дБм ±2 дБм |
| Процессор | MT7620N 580 МГц |
| Оперативная память | 64 МБ SDRAM |
| Внутренняя память | 16 МБ SPI flash-памяти |
| Антенны | несъемные внешние антенны с коэффициентом усиления 5 дБи |
| Порты и интерфейсы | 4 x LAN 1 x WAN 1 x USB |
| Ethernet | 10/100 Мбит/с |
| Безопасность Wi-Fi | WEP/WPA-PSK/WPA2-PSK/WPA-PSK + WPA2-PSK, WPS (через веб-интерфейс) |
| Максимальное энергопотребление | < 5 Вт |
| Питание | 5В, 1А |
| Диапазон рабочих температур | от 0°С до +40°С |
| Температура хранения | от -40°С до +70°С |
| Допустимая влажность | от 10% до 90% (без конденсации) |
| Размер (без антенн) | 140 x 85 x 25 мм |
| Вес | 160 г |
Да, я с вами соглашусь, если вы скажете, что можно было подобрать все железо с лучшими параметрами отдельно. Но для этого необходимо время на просмотры обзоров, на консультации со специалистами, на заказ… А этот комплект доступен здесь и сейчас уже готовый. Кроме того, как выяснилось позже, для модема понадобились бы специальные пигтейлы. Кстати, в этом комплекте лежали 7-метровые кабели с подготовленными для установки разъемами и штанга, на которую крепится антенна.
Установка и настройка
Поскольку в комплекте было все, чтобы максимально просто и быстро собрать установку, то, по сути, осталось только лишь найти место крепления антенны.
Первоначально планировал закрепить антенну возле окна второго этажа (мансарды) дома. Но, понимая, что, вероятно, сигнал будет нестабильным, установил мачту временно. Повесил на нее антенну и стал поворачивать в разные стороны.
Для отслеживания мощности сигнала использовал ресурс http://192.168.8.1. В данном случае меня интересовали два параметра: RSSI – показатель уровня принимаемого сигнала, SINR – отношение уровня полезного сигнала к уровню шума. Если не вдаваться в подробности, то нас больше всего интересует последний параметр. Он должен иметь максимально высокое значение:
Более 20dB – отличный сигнал
10dB – 20dB – хороший сигнал
0dB – 10dB – средний сигнал
А значения RSSI должны быть не менее -85dB (то есть -51dB – это очень хорошо).
Возле окна SINR показывал значения от 0 до 12. Однако в крайнем положении я мог видеть цифру 15. Но антенна уже упиралась в стену дома. Пришел к выводу, что крепление необходимо перенести на другую сторону дома.
Закрепив мачту и установив на нее 4G-антенну, стал «ловить» сигнал. В одном из положений удалось найти золотую середину: SINR=20dB, RSSI= -51dB.
Естественно, попутно проверял скорость сети при помощи Speedtest и «Яндекс.Интернетометра».
Кабель от антенны завел в дом, а модем с роутером установил возле окна, чтобы раздавать Wi-Fi по всему участку. Все это я делал в старом доме.
В новом – воткнул в розетку Wi-Fi усилитель TP-Link TL-WA854RE. К сожалению, модель слабая, поэтому с трудом принимает и раздает сеть: в итоге у меня получаются цифры 2-8 Мбит/с на скачивание и 5-10 Мбит/с на отдачу.
Итого
Стоит сказать, какие были данные до установки антенны: в среднем это было 10-15 Мбит/с на скачивание и 15-20 Мбит/с на отдачу. Естественно, все эти значения прыгали то в большую, то в меньшую сторону. С 10 часов вечера до 8 часов утра можно было получать 25/30 Мбит/с.
После установки антенны скорость скачивания стала «прыгать» еще больше, но в очень широких пределах: от 10 Мбит/с до 30 Мбит/с днем и ночью – от 20 Мбит/с до 90 Мбит/с! А вот отдача стала почти стабильной, в районе 30 Мбит/с.
Впрочем, несмотря на высокую скорость, пользоваться интернетом на даче от оператора сотой связи все равно неудобно. Многие сайты грузятся долго, тормозят, сигнал нестабильный, YouTube в 4K смотреть можно только поздней ночью.
Кроме того, нагрузка на канал слишком высокая: если кто-то смотрит YouTube хотя бы в разрешении 720р, то пользоваться интернетом на другом устройстве уже тяжко.
В моем случае все базовые станции вокруг СНТ перегружены, поэтому даже самые продвинутые антенны вряд ли выжмут из БС еще больше скорости.
В общем, для обычных пользователей комплекта «Антэкс» хватит с головой. Но если вам нужно стабильнее и «скорострельнее», то, увы, придется немного страдать.))
Несмотря на то, что дача у нас близко к Москве — в Бутово, посёлок на картах покрытия всех трёх операторов обозначался белой дырой. Много лет меня это не беспокоило, но чем дальше, тем сложнее обойтись без интернета, ведь где ещё можно найти ответы на самые неожиданные вопросы, которые возникают в голове: ближайший работающий каток, программа телевидения, новые объявления по интересующей теме на avito и так далее.
С год назад в дачном посёлке появилась контора, которая предлагала интернет по оптическому кабелю. Стоимость подключения — 30.000 рублей, абонентская плата — 1.000 рублей в месяц без ограничения трафика. На вопрос про скорость интернета они ответили, что 100 Мбит (дополнительные вопросы, мол, это до вас 100, а дальше что? — задавал, отвечали, что дальше так же). Платить такую сумму, не получая взамен никакой материальной собственности (ну разве что оптический кабель по моему участку, но он не стоит столько), да и иметь дело с заведомыми обманщиками — в безлимитные 100 Мбит за 1.000 рублей в месяц в области я не верю — не захотел и стал исследовать вопрос беспроводного интернета.
★ ★ ★
Антенны делятся по способу передачи:
• обычная;
• MIMO (Multiple Input Multiple Output) — технология приёма-передачи сигнала системами из нескольких антенн, позволяющая увеличить полосу пропускания канала.
Антенны делятся по конструкции:
• направленная — обеспечивает большее усиление, но нужна настройка на базовую станцию с точностью до 7 градусов; из-за меньшей, чем у панельной, парусности возможно крепить на более слабую мачту;
• панельная — обеспечивает немного меньшее усиление, чем направленная, зато проще настраивается, так как допускается точность до 20 градусов по направлению к базовой станции;
• c параболическим рефлектором (тарелка, как для спутникового телевидения).
Антенны делятся по типу исполнения:
• просто антенна — от неё в дом идёт коаксиальный кабель RG-58;
Надо учитывать, любой антенный кабель имеет такой параметр, как затухание сигнала на единицу длины; в более качественных кабелях и переходниках потери сигнала меньше.
• со встроенным модемом — в дом идёт провод USB;
Согласно стандарту максимальная длина USB-кабеля (в экране) составляет 5 метров.
• со встроенным роутером (и модемом) — в дом идёт кабель Ethernet (RJ45), из дома идёт питание для роутера.
После установки антенны нужно найти базовую станцию выбранного опСоСа, сигнал с которой лучше всего. Для этого, поворачивая антенну на 360 градусов, смотрят изменение уровня сигнала. Проще всего это сделать, подсоединив антенну к модему, модем подключив к ПК (с ОС MS Windows) и запустив программу MDMA (Mobile Data Monitoring Application), которая показывает уровень сигнала. Ещё удобнее становится, если установить Entropiy — дополнение к MDMA, которое пока запущено постоянно произносит голосом цифру уровня сигнала.
Можно также воспользоваться сайтом карта и координаты базовых станций сотовых операторов МТС, Мегафон, Билайн и Скай Линк.
★ ★ ★
Раз уж покупать — так самое крутое: 4G MIMO направленная антенна с максимальным усилением. Роутер и модем выберу потом и установлю на чердаке, пока покупаю только антенну, модем одолжу у друга.
В 450mhz.ru (рекомендовать не буду — впечатление не очень, так как, во-первых, непонятки с частотным диапазоном антенны (см. ниже), и, во-вторых, никаких советов по выбору оборудования они принципиально не дают) купил за 4.500 рублей комплект из
• Антенна приёмо-передающая стационарная направленная 4G MIMO 1900-2700 МГц 22-24 дБ (когда распаковал, на самой антенне увидел наклейку с надписью «3G Yagi model Y326109 1920-2170 MHz» — стра-а-анно) — 2 штуки
• Кронштейн для MIMO антенны
• Кабельная сборка: N-male — FME-female; RG58; 5 метров — 2 штуки
• Переходник: CRC9 — FME — 2 штуки

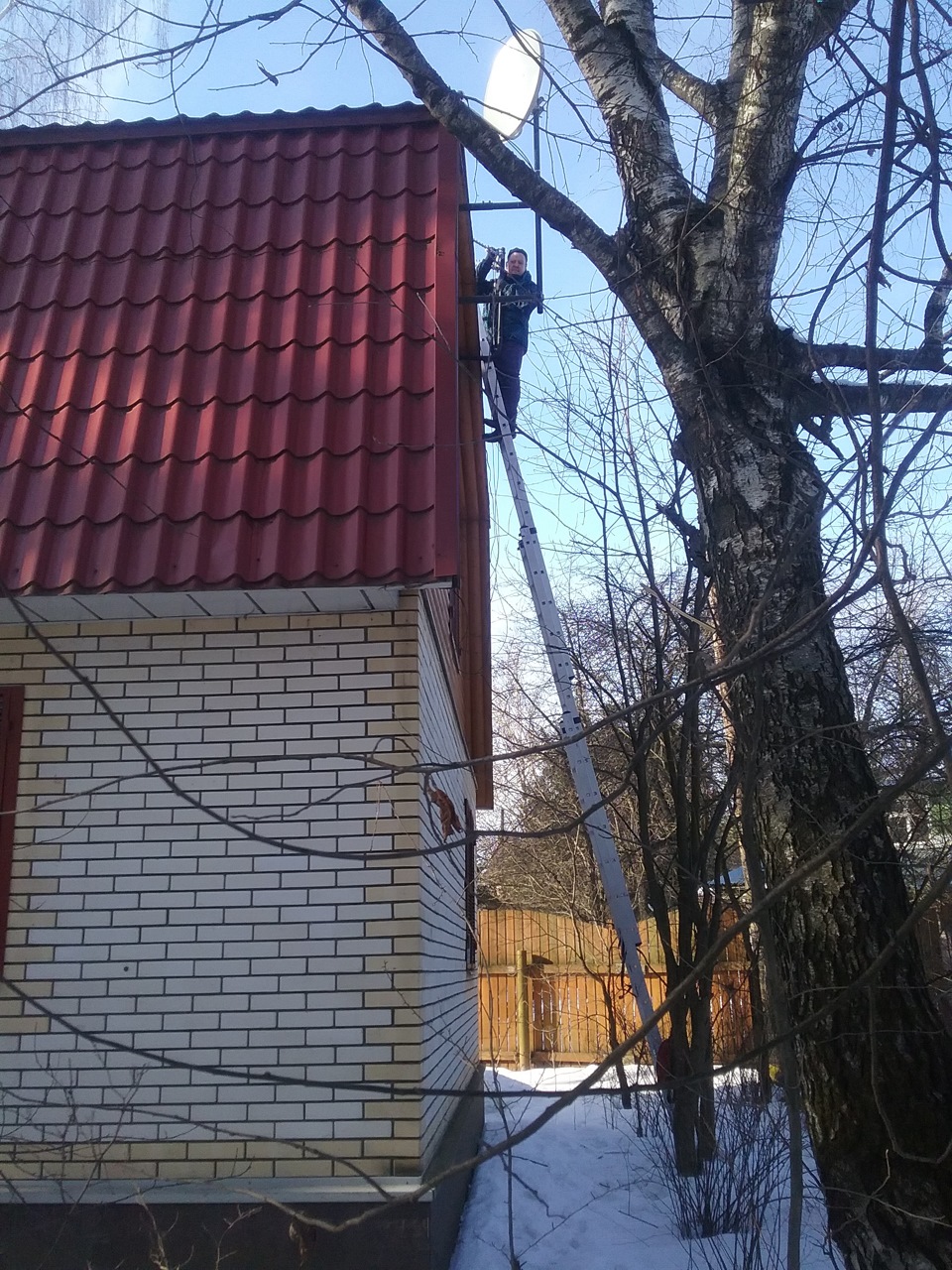

Для проверки установил на кронштейн от телевизионной антенны (которую демонтировал) и зафиксировал в направлении, где MDMA показывал наибольшую силу сигнала.
Тогда у меня не было достаточно длинной лестницы, поэтому ещё нанимал таджиков (2.000 рублей) её установить.
Нифига эта антенна не дала, сигнал усилился максимум на 10 дБ, и итоговой его величины всё равно не хватало для уверенной работы. А ещё бывало, что ночью интернет работал, причём одинаково, что через антенну с модемом, что с телефона, а днём не работал ни так, ни так…
Пример ping’а при подключении через антенну:
===================================================
Обмен пакетами с ya.ru [93.158.134.3] с 32 байтами данных:
Ответ от 93.158.134.3: число байт=32 время=3190мс TTL=54
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=1708мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2657мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2420мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2900мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2611мс TTL=54
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2050мс TTL=54
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=1591мс TTL=54
Ответ от 93.158.134.3: число байт=32 время=1836мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=1961мс TTL=54
===================================================
Пребывал в раздумьях, что делать дальше. То ли переносить на другую строну дома, так как, возможно, приёму мешает крыша. То ли строить вышку метров на 15, но как на такое расстояние передавать сигнал?
Пока суд да дело, купил лестницу, длины которой хватает, чтобы с неё достать до конька крыши.
Потом уехали в отпуск в Таиланд, и на даче я оказался только через месяц. Включил браузер в телефоне днём — 3G интернет есть, причём довольно быстрый (напомню, раньше днём не работало). Через неделю ещё раз проверил — интернет есть. Причём, и Теле2, и МТС (про других операторов не знаю) — очевидно, недалеко построили вышку, где разместились все опСоСы.
Блин, ну хотя бы на месяц раньше… Или протянуть бы мне ещё месяц с установкой антенны.
В итоге сегодня демонтировал всё и продаю…
- /
- /
Подключение внешней антенны к 4G модему/роутеру
Для стабильной работы 4G модема или роутера при значительном удалении базовой станции сотового оператора необходима антенна. Она обеспечит усиление сигнала и уверенный прием на даче, в загородном доме или в филиале организации. Как подключить внешнюю антенну к роутеру или модему, вы сможете узнать из статьи. В ней также рассматриваются принципы выбора усилителя и варианты фидерных линий.
В сельской местности и в удаленных городских районах часто наблюдается отсутствие стабильного 4G сигнала. Для зон неуверенного приема необходима внешняя антенна, которая поможет улучшить качество связи и обеспечит бесперебойную работу модема или роутера. Ее также используют при достаточно сильном сигнале для получения максимальных показателей скорости 4G интернета.
Виды и характеристики внешних антенн
По конструкции внешние антенны для улучшения приема бывают всенаправленные и направленные. По диапазону частот — узкополосные модели для работы на определенной частоте и широкополосные устройства, принимающие сигнал в широком диапазоне частот.
Самые простые в установке и настройке — уличные всенаправленные антенны с круговой диаграммой направленности. Они легко закрепляются на фасаде и не требуют наведения на базовую вышку оператора, но имеют низкий коэффициент усиления. Поэтому всенаправленные антенны устанавливают при мощном входящем сигнале. Например, в городской квартире или на даче, расположенной рядом с вышкой сотового оператора.
В отдаленных районах для улучшения приема мобильного интернета используют направленные антенны 4G. Такие модели имеют коэффициент усиления до 27 дБ и способны воспринимать сигнал базовой станции на значительном расстоянии.
Наиболее эффективными из наружных направленных антенн считаются параболические модели. Они устанавливаются на удаленных объектах и обеспечивают стабильный прием сигнала на расстоянии 10-20 км от БС. Конструктивно параболическая антенна состоит из облучателя и рефлектора. Поиск и настройка сигнала осуществляются только в горизонтальной плоскости.
Из недостатков параболической антенны можно выделить значительный вес и громоздкость, которые усложняют процесс монтажа. Она подвержена парусности и нуждается в максимально точной настройке. Строгие требования обусловлены узким углом охвата, который составляет от 5 до 20°. Чтобы снизить влияние ветровой нагрузки и массу, выбирают модели с сетчатым, а не сплошным рефлектором.
При расстоянии до БС не более 15 км для подключения модема или роутера 4G на даче и в загородном доме используют следующие виды направленных антенн:
● «Волновой канал» (Yagi). Имеют коэффициент усиления до 17 дБ и наименьшую ветровую нагрузку. Причина не очень большой популярности заключается в узкой диаграмме направленности, при которой угол охвата не превышает 12-15°. Внешние антенны «Волновой канал» отличаются неравномерностью КУ в широком диапазоне частот, требуют тщательного подбора модели и точного наведения на БС.
● Панельные. Могут быть широкополосными и узкополосными, и отличаются простотой монтажа. При использовании моделей с широким углом охвата можно обойтись без точной настройки. Коэффициент усиления составляет до 17 дБ.
Уличные панельные антенны незаменимы при отсутствии БС в прямой видимости. Они обеспечивают прием сигнала 4G, отраженного от стен, крыш домов и других препятствий. Однако при большом количестве вышек сотовых операторов широкополосные модели могут самостоятельно переключаться. Еще один недостаток — парусность. Увеличить стойкость к ветровой нагрузке помогут технически грамотный монтаж и надежное крепление.
В сетях 4G при ухудшении качества сигнала из-за внешних факторов можно установить антенну, которая поддерживает технологию MIMO.
Одновременная поляризация в вертикальном и горизонтальном направлении обеспечивает улучшение приема на 10-20%. Кроме того, можно увеличить скорость интернета более чем в два раза. Конструкция антенны MIMO 2X2 предусматривает два выхода, которые подключают к роутеру или модему с двумя входами.
Особенности подключения к модему или роутеру
Перед тем, как подключить внешнюю антенну к роутеру или 4G модему, необходимо установить ее на максимально возможной высоте. Это позволит существенно сократить влияние помех. На фасаде загородного дома или дачи антенна закрепляется с помощью выносного кронштейна. К деревянной поверхности его привинчивают напрямую шурупами, а на бетонной или кирпичной стене фиксируют с использованием дюбелей. Возможна установка усилителя сигнала на мачте или отдельно стоящей вышке.
Для безопасной эксплуатации и защиты антенны и оборудования от удара молнии нужно предусмотреть заземление и монтаж молниеотвода.
Поиск стабильного сигнала 4G начинают с направления антенны на БС или в ее сторону при отсутствии вышки в прямой видимости. Ориентиром служат показатели модема. Основной параметр — RSSI, характеризующий мощность принимаемого сигнала. В сетях стандарта 4G не менее важным является SINR, определяющий уровень влияния внешних шумов.
Как правильно настроить внешнюю антенну перед подключением к роутеру или модему можно узнать из статьи. В ней также более подробно рассматривается, какие показатели и программы помогут в настройке.
Схема подключения внешней антенны к роутеру или модему 4G состоит из следующих элементов:
● уличной направленной антенны, закрепленной с помощью кронштейна или на мачте;
● фидерной линии, которая включает кабель длиной не более 10 м и адаптеры (пигтейлы);
● модем или роутер.
Качество приема и скорость мобильного интернета во многом зависят от характеристик комплектующих деталей фидерной линии. Наименьшие потери сигнала наблюдаются при использовании кабеля «витая пара» с медными жилами, защитной оболочкой и экранированием.
Все элементы схемы соединяют между собой, а модем подключают к USB-порту компьютера или ноутбука. Возможно также подсоединение внешней антенны к Wi-Fi роутеру, которое позволит усилить сигнал и расширить зону его действия. Для подключения к модему 4G усилителей с поддержкой MIMO понадобятся два кабеля и два антенных адаптера.
Нарушить план работ может неправильный выбор элементов фидерной линии. При покупке внешней антенны, кабеля и адаптеров нужно обращать внимание на тип разъемов.
В модемах и роутерах 4G обычно используют CRC9, TS9 и SMA. Чтобы избежать повреждения оборудования следует подбирать устройства и адаптеры с одинаковым типом разъемов. Кроме того, для соединения внешней антенны с кабелем необходимо наличие у них парных частей — розетки (гнездовой) и вилки (штыревой).
Улучшение раздачи сигнала
Wi-Fi
Помимо внешних антенн, которые обеспечивают уверенный прием и помогают увеличить скорость мобильного интернета 4G, существуют модели для улучшения раздачи сигнала Wi-Fi.
Они подключаются к беспроводному роутеру и могут понадобиться в следующих случаях:
● Нужно обеспечить уверенный прием в определенном помещении. Например, где к сети подключается базовый ПК.
● Мощности роутера недостаточно для получения стабильного сигнала на всей площади квартиры или частного дома.
● Требуется увеличить зону действия беспроводной сети, чтобы подключать мобильные устройства в гараже, в беседке и в самых удаленных уголках приусадебного участка.
Эффективность работы Wi-Fi роутера зависит не только от эксплуатационных характеристик, но и от наличия помех. Бетонные стены, перегородки, шкафы, холодильники и другие виды мебели и бытовой техники уменьшают мощность сигнала 4G интернета. Выносная антенна снижает влияние помех и улучшает качество приема.
Внешние усилители сигнала Wi-Fi устанавливаются снаружи и внутри помещений, и могут быть всенаправленными или направленными. Выносные антенны первого типа позволяют расширить зону покрытия. Они должны располагаться вертикально и обычно устанавливаются в центре жилого здания или на крыше.
Направленные антенны для улучшения раздачи сигнала Wi-Fi помогают организовать беспроводную сеть по типу «точка-точка». Они обеспечивают уверенный прием в определенном месте. Подключение выносных антенн к роутеру осуществляется с помощью переходника.
Популярные модели роутеров
и модемов
Наши самые выгодные тарифы
У вас все еще есть вопросы?
Оставьте заявку на бесплатную консультацию. Мы свяжемся с вами и ответим на все Ваши вопросы
Недавно я проводил сравнительное тестирование LTE-роутеров, и вполне ожидаемо оказалось, что производительность и чувствительность радиомодулей у них существенно отличаются. Когда же я подключил к роутерам антенну, прирост скорости увеличился кратно.
Это натолкнуло меня на мысль провести сравнительное тестирование антенн, которые позволят не просто обеспечить связь в частном доме, но и сделать её не хуже, чем в городской квартире с подключением по кабелю. Ну а чем закончилось это тестирование, можно узнать ниже. Традиционно для желающих смотреть, а не читать, сделал видеоролик.
Методика тестирования
Без нормального структурного подхода не получить качественных результатов, а целью этого теста я поставил выбор лучшей антенны для максимально скоростного доступа в интернет. В качестве эталона измерения был выбран роутер Zyxel LTE3316-M604, который в предыдущем тесте вполне оправданно занял первое место.
Этот девайс может работать как с обычным проводным провайдером, задействуя резервный канал связи по 3G или 4G в случае необходимости, так и работать полностью автономно, используя сотовые сети 3G и 4G. В моём тесте используется лишь сеть 4G, так как через неё передаются только данные и нагрузка голосового трафика не влияет на этот канал связи.
Для теста я выбрал три различных антенны, относящиеся к разным типам: в первом тесте, для получения чистых значений, роутер работал без внешних антенн, используя только встроенные антенны. Во втором тесте была подключена антенна с круговой диаграммой направленности. В третьем тесте была задействована панельная антенна, имеющая более узкую диаграмму направленности. Ну а четвертым этапом шло испытание узконаправленной сетчатой параболической антенны.
Все замеры скорости проводились в будний день в дневное время, чтобы нагрузка на базовую станцию была минимальна, а скорость закачки — максимальна. На каждом этапе тест проводился три раза и вычислялось среднее значение скорости скачивания и отдачи. Роутер подключался к одной и той же БС, юстировка антенн производилась по показаниям сигнала в веб-интерфейсе роутера.
Также я сделал суточный график значений скорости скачивания и отдачи данных в моей местности, что прекрасно демонстрирует работу пользователей с интернетом. Полагаю, у провайдера будет примерно та же картина нагрузки на БС. Что интересно, график скорости скачивания существенно скачет, а вот график отдачи практически неизменен, — это говорит о том, что пользователи больше качают, нежели отдают данные.
Антенна GSM/3G/4G Fregat MIMO
Цена: 4800 рублей.
ТТХ:
- Частотные диапазоны: 700–960, 1700–2700 МГц;
- Коэффициент усиления: 2 x 6 дБ;
- Допустимая мощность передачи: 10 Вт;
- Размер: 37 x Ø6,5 см;
- Масса: 840 г.
Начнём с испытания антенны, которая имеет круговую диаграмму направленности. Эта антенна не может похвастаться каким-то запредельным коэффициентом усиления, но зато она поддерживает технологию MIMO, то есть это две антенны в одном корпусе. Кроме того, она герметична и имеет сразу смонтированные кабельные сборки длиной 5 метров.
Частотный диапазон захватывает все сегменты от GSM до LTE, то есть поддерживаются сети 2G, 3G, 4G. В комплект входит крепление на штангу или сразу к стене. А теперь рассмотрим, в каких ситуациях она может применяться, если обладает таким размером и КУ.
Первое, что приходит на ум, — это экранированные помещения: полуподвал или подвал, металлический склад или ангар, корабль или катер. Во всех этих случаях железобетон и металл отлично экранируют внешний сигнал, и если снаружи радиотехника может работать отлично, то внутри приема может не быть вовсе.
В этом случае, такая антенна решит проблему связи. Её можно использовать не только для роутера, но и для репитера. Но именно для роутера она раскроет весь свой потенциал, а круговая диаграмма направленности хорошо работает на движущихся объектах, позволяя не настраивать антенну на какую-то одну вышку.
В моём случае скорость с антенной оказалась несколько ниже, чем без неё, поскольку КУ антенны схож с КУ встроенных антенн в роутер, а вот на пятиметровых кабелях происходят потери.
Плюсы
- Готовый комплект с крепежом и смонтированным кабелем.
- Подходит для экранированных помещений.
- Герметична.
Минусы
- Обладает небольшим КУ.
Цена: 4500 рублей.
ТТХ:
- Диапазон частот: 1700–2700 МГц;
- Коэффициент усиления: 2 x 16–18 дБ;
- Допустимая мощность передачи: 50 Вт;
- Габариты: 45 х 45 х 6 см.
Вторая антенна проработала у меня уже несколько лет и участвовала в предыдущем тесте. Зарекомендовала себя очень хорошо при работе как напрямую с вышкой, так и с отражённым сигналом. Так как диаграмма направленности у неё уже, чем у всенаправленной антенны, то и коэффициент усиления вырос до 16–18 dBi (изотропный децибел) в зависимости от частоты сигнала. Кроме того, работает она в режиме MIMO, а это уже даёт прирост в скорости.
Стандартное крепление на штангу обеспечивает возможность настройки как по горизонту, так и по вертикали. Более того, крепление позволяет повернуть антенну на 45°, чтобы сменить поляризацию, — иногда это даёт выигрыш в несколько мегабит. Большая, герметичная и эффективная!
И если без этой антенны показатели RSRP и SINR были -106 и 10 соответственно, то с панельной антенной выросли до -98 и 11. Это дало прирост в скорости на скачивание с 13 до 28 Мбит/с, а на отдачу — с 12 до 16 Мбит/с. Двукратный прирост на скачивание на той же БС — отличный результат.
Кроме того, антенна, благодаря небольшому углу, позволяет отсечь ближние, но более загруженные базовые станции и переключиться на другие, менее загруженные. Стоит только учесть, что кабельную сборку желательно делать покороче, чтобы не терять сигнал в проводах.
Плюсы
- Усиление сигнала позволяет поднять скорость вдвое.
- Диаграмма направленности даёт возможность выбрать менее нагруженную БС.
- Удобный крепёжный комплект.
- За несколько лет не потеряла своих качеств.
Минусы
- При размере 45 x 45 см обладает парусностью, что требует качественного основания для крепления.
Цена: 6000 рублей.
ТТХ:
- Диапазон частот: 1700–2700 МГц;
- Коэффициент усиления: 25 дБ на частоте 1700–1880 МГц, 26 дБ на частоте 1900–2175 МГц, 27 дБ на частоте 2600–2700 МГц;
- Максимальная подводимая мощность: 100 Вт;
- Размер: 90 x 81 x 36 см;
- Масса: 3,2 кг.
Параболическая сетчатая антенна примечательна сама по себе: она обладает впечатляющими размерами 90 x 81 сантиметров. Она не круглая, как это принято у спутниковых антенн, что даже положительно сказывается на диаграмме направленности.
Кроме того, сетчатое исполнение очень заметно снижает парусность: ветер просто проходит сквозь неё, а на фокусировке сигнала это практически не сказывается. Антенна работает в диапазоне частот от 1700 до 2700 МГц.
Есть три положения облучателя, по одному для каждой частоты. В инструкции доступно показано, как надо расположить облучатель относительно антенны, чтобы получить максимальное усиление при нужной частоте, то есть для начала надо знать, на каких частотах работает ваш провайдер. Тут на помощь приходит веб-интерфейс роутера, в котором вполне доступно демонстрируется рабочая частота.
С этой антенной работать несколько сложнее, требуется точная юстировка, так как угол направленности очень мал. Очевидный плюс такого решения — это возможность точного направления на нужную БС, даже если несколько станций расположены почти по прямой.
Минусы тоже есть: время отстройки на БС заметно увеличивается, а работать с отражённым сигналом становится сложнее. Но самое главное — это коэффициент усиления. Он колеблется от 25 до 27 dBi. В моём случае это позволило усилить сигнал с изначальных RSRP и SINR -106 и 10 до -90 и 19 dBi соответственно, а скорость приёма выросла с 13 до 41 Мбит/с, передачи — с 12 до 21 Мбит/с.
То есть скорость приёма возросла более чем в три раза! Ну а в глухой местности, где сотовая связь может вообще не ловить, вполне реально поймать как 3G-, так и 4G-сигнал за несколько десятков километров!
Плюсы
- Отличный коэффициент усиления.
- Сетчатое исполнение снижает парусность.
- Возможность подстройки облучателя на нужную частоту.
Минусы
- Габариты.
Подведение итогов
Сравнительное тестирование показало, что даже без антенны при хорошем возвышении (10 метров от земли), роутер Zyxel LTE3316-M604 может обеспечить приемлемую скорость работы с интернетом. Но роутер не оставишь на улице, поэтому данный вариант подходит для квартиры, офисы, но не там, где вышку даже с биноклем не разглядеть.
Антенна Fregat MIMO подойдёт тем, кто по ряду причин не может получить радиосигнал в месте установки роутера. Это могут быть экранированные стены, низкое расположение, иные помехи. А две антенны в едином корпусе обеспечат поддержку технологии MIMO, что должно увеличить скорость работы.
Что касается панельной антенны Omega 3G/4G MIMO, то она себя показала очень достойно. Работа как с прямым, так и с отражённым сигналом, масса вариантов монтажа, хороший коэффициент усиления. Небольшие габариты не дают большой парусности, а выигрыш в скорости заметный. Можно брать смело, если сигнал 3G или 4G есть, но крайне слабый, или его нет вообще.
Ну а параболическая сетчатая антенна Prisma 3G/4G MIMO подойдёт для самых отчаявшихся, потому что с таким усилением и возможностью точной настройки на БС можно получить связь даже в самой отдалённой деревне, если в радиусе нескольких десятков километров есть базовая станция сотового оператора.
Заключение
На данный момент я оставил работать антенну Omega 3G/4G MIMO. Пришлось несколько переместить штангу крепления на стене, так как габариты антенны диктуют свои условия. При кабеле длиной 3 метра и выбранном роутере я видел скорости до 50 Мбит/с, когда БС была наименее загружена.
Это стремится к теоретическому пределу скорости в 75 Мбит/с при имеющихся условиях работы БС: частота Band3 — 1800 МГц, ширина канала — 10 МГц. Но главное, что при удалении более 8 километров от базовой станции мне удалось получить скорости близкие к тем, которые можно иметь в непосредственной близости от вышки. Приведу для примера картинку покрытия радиосигнала при использовании различных частот.
В заключении скажу, что обеспечить себя хорошим интернетом на даче или в частном доме можно всегда. Не стоит опасаться незнакомого оборудования: для выбора 3G- или 4G-роутера просто прочитайте мою предыдущую статью.
А при выборе антенны обращайтесь к тем, кто ими занимается всерьёз, там подберут оптимальное решение и даже подготовят все кабельные сборки. Вам на месте останется только всё подключить. Удачи, хорошего пинга и стабильной скорости!
