Дача в 5 километрах от города. Интернет ловился неважно и то лишь в отдельных местах фазенды. Мобильный роутер от Тп-Линк выручал некоторое время, но с ростом окрестной застройки и увеличения количества дачников сигнал становился все слабее.

Решено было изготовить антенну для усиления сигнала по многочисленным роликам из Ютуба. Выбор пал на антенну-пушку. Рассчитал ее параметры в приложении Cantennator, выяснив перед этим частоту, на которой мой оператор вещает сигнал в наших палестинах. Это 1800 МГц. Бывает ещё 2400 МГц и 2600. Там размеры будут другие.

Кстати, в этом приложении можно найти конструкции ещё как минимум 15-ти других видов антенн: проволочных, баночных, всяких разных.

На изготовление данной антенны ушло 30 сантиметров шпильки М6, горсточка гаек, лист оцинковки размером с А4 и метров 10 телевизионного кабеля. Ну и пара копеечных штекеров.

Результат на фото. При изготовлении главное четко соблюсти все размеры, которые получаются при расчете.

В итоге, после установки и регулировки положения антенны получилось поднять скорость с нуля до 9 мегабит. С нуля, потому что дачном домике роутер интернета вообще не видел. А теперь уверенный прием.

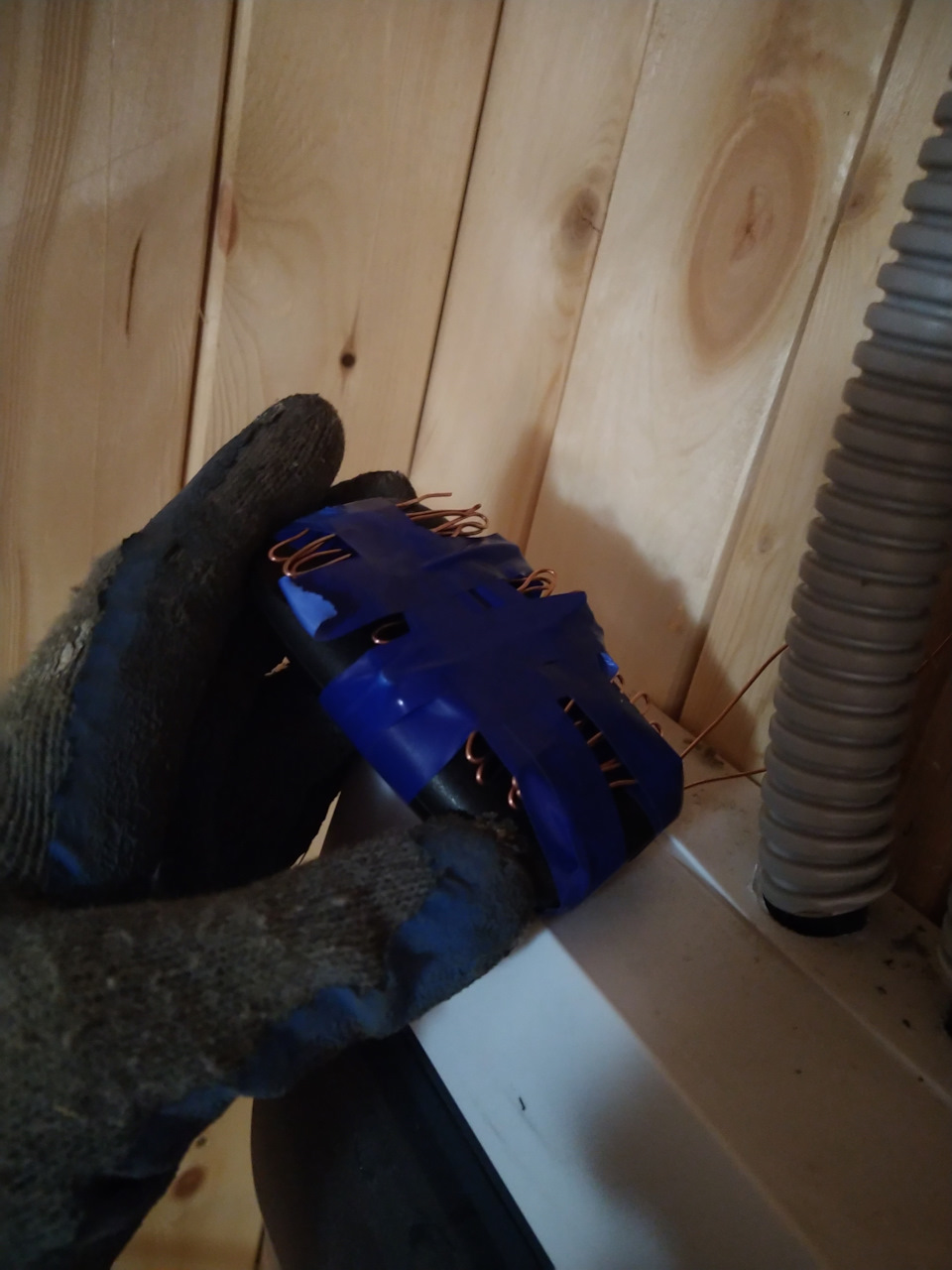

Кстати, интересен метод присоединения антенны к роутеру, у которого нет входов для антенны. Самодельщики советовали обмотать роутер зачищенным центральным проводом, закрепив его непременно синей изолентой Иначе не заработает.

В середине июня этого года я, как обычно, поехал с семьей на дачу: начался отпуск, да и в Москве эпидемиологическая обстановка установилась, мягко говоря, суровая.

После отпуска я планировал остаться на даче до конца лета, так как работа позволяет удаленно выполнять различные задания, хотя все равно приходится периодически ездить на электричках и метро.

Поскольку пребывание за городом достаточно длительное, то я подумал над установкой оптического волокна в качестве рабочего интернета. Однако, подсчитав все затраты (если коротко, то установка около 10 000 рублей, плюс около 1 000 рублей в месяц за 50 Мбит/с, плюс 150 рублей за время, когда ты не оплачиваешь тариф), пришел к выводу, что проще по-прежнему пользоваться раздачей сети при помощи 4G-роутера. О нем тоже могу попозже рассказать, так как устройство оказалось качественным за свои деньги.

Далее мысль стала развиваться в сторону 4G-антенны, а чтобы не думать о дополнительном оборудовании – приобрести полный комплект с модемом, роутером и необходимыми кабелями.

Поскольку на дачу в мое СНТ регулярно приезжают курьеры от магазина OZON, то решил заказать самый популярный комплект именно там. Кстати, последнее время пользуюсь Wildberries и OZON, так как только у них есть широкая сеть ПВЗ (пункт выдачи заказов). У тех, кто живет в Москве, как правило, рядом крупные ТЦ. Но ни на даче, ни даже в моем домашнем районе таких центров с электроникой нет.

Возвращаясь к OZON и антенне. Выбор пал, как я написал ранее, на самый популярный комплект от бренда «Антэкс». У него 123 положительных отзыва со средней оценкой 4.75 балла.

На данный момент комплект стоит чуть более 8 500 рублей за версию антенны 15 dBi (еще есть 17, 21 и 24dBi). Поскольку вышки сотовой связи от дома расположены не очень далеко, купил вышеуказанный вариант.

Характеристики:

• Выносная панельная антенна Betta BB MIMO 2×2.
• Рабочий диапазон частот, МГц — 1700÷2700
• Усиление, dBi — 12,5÷15,5
• Ширина ДН в Н/Е-плоскости, дБ не более — 29÷47/24÷39
• Уровень боковых лепестков, дБ не более -12
• Отношение вперед/назад, дБ не менее — 20
• Развязка между портами в диапазоне 2400-2700МГц, не менее — 25dB
• Входное сопротивление, Ом — 75
• КСВ в рабочем диапазоне частот на входах, не более — 1,5
• Поляризация принимаемых/излучаемых волн — +45°/-45°(X-pol)
• Масса, г — 1200
• Габаритные размеры без крепления, мм — 200x200x20
• Разьемы — 2xF
• Материал антенны — сталь, оцинкованная сталь
• Материал защитной коробки — поликарбонат+ABS

Так как это комплект, в него вошел 4G-модем компании Huawei модели E3372h-320. Он подходит для сим-карт любых операторов. Его характеристики:

• 4G+ (LTE) DD800/1800/2600 МГц
• DC-HSPA+/HSPA+/HSPA/UMTS 900/2100 МГц
• EDGE/GPRS/GSM 850/900/1800/1900 МГц
• Скорость приема данных модемом до 150 Мбит/с, передачи – до 50 Мбит/с.
• Поддержка карт microSD до 32 ГБ, Plug´n´Play-устройство
• Разьемы — 2*CRC9

Естественно, для раздачи Wi-Fi используется роутер. В данном случае это COAX DIGITAL WE-1626. Его параметры:

Да, я с вами соглашусь, если вы скажете, что можно было подобрать все железо с лучшими параметрами отдельно. Но для этого необходимо время на просмотры обзоров, на консультации со специалистами, на заказ… А этот комплект доступен здесь и сейчас уже готовый. Кроме того, как выяснилось позже, для модема понадобились бы специальные пигтейлы. Кстати, в этом комплекте лежали 7-метровые кабели с подготовленными для установки разъемами и штанга, на которую крепится антенна.

Установка и настройка

Поскольку в комплекте было все, чтобы максимально просто и быстро собрать установку, то, по сути, осталось только лишь найти место крепления антенны.

Первоначально планировал закрепить антенну возле окна второго этажа (мансарды) дома. Но, понимая, что, вероятно, сигнал будет нестабильным, установил мачту временно. Повесил на нее антенну и стал поворачивать в разные стороны.

Для отслеживания мощности сигнала использовал ресурс http://192.168.8.1. В данном случае меня интересовали два параметра: RSSI – показатель уровня принимаемого сигнала, SINR – отношение уровня полезного сигнала к уровню шума. Если не вдаваться в подробности, то нас больше всего интересует последний параметр. Он должен иметь максимально высокое значение:

Более 20dB – отличный сигнал

10dB – 20dB – хороший сигнал

0dB – 10dB – средний сигнал

А значения RSSI должны быть не менее -85dB (то есть -51dB – это очень хорошо).

Возле окна SINR показывал значения от 0 до 12. Однако в крайнем положении я мог видеть цифру 15. Но антенна уже упиралась в стену дома. Пришел к выводу, что крепление необходимо перенести на другую сторону дома.

Закрепив мачту и установив на нее 4G-антенну, стал «ловить» сигнал. В одном из положений удалось найти золотую середину: SINR=20dB, RSSI= -51dB.

Естественно, попутно проверял скорость сети при помощи Speedtest и «Яндекс.Интернетометра».

Кабель от антенны завел в дом, а модем с роутером установил возле окна, чтобы раздавать Wi-Fi по всему участку. Все это я делал в старом доме.

В новом – воткнул в розетку Wi-Fi усилитель TP-Link TL-WA854RE. К сожалению, модель слабая, поэтому с трудом принимает и раздает сеть: в итоге у меня получаются цифры 2-8 Мбит/с на скачивание и 5-10 Мбит/с на отдачу.

Итого

Стоит сказать, какие были данные до установки антенны: в среднем это было 10-15 Мбит/с на скачивание и 15-20 Мбит/с на отдачу. Естественно, все эти значения прыгали то в большую, то в меньшую сторону. С 10 часов вечера до 8 часов утра можно было получать 25/30 Мбит/с.

После установки антенны скорость скачивания стала «прыгать» еще больше, но в очень широких пределах: от 10 Мбит/с до 30 Мбит/с днем и ночью – от 20 Мбит/с до 90 Мбит/с! А вот отдача стала почти стабильной, в районе 30 Мбит/с.

Впрочем, несмотря на высокую скорость, пользоваться интернетом на даче от оператора сотой связи все равно неудобно. Многие сайты грузятся долго, тормозят, сигнал нестабильный, YouTube в 4K смотреть можно только поздней ночью.

Кроме того, нагрузка на канал слишком высокая: если кто-то смотрит YouTube хотя бы в разрешении 720р, то пользоваться интернетом на другом устройстве уже тяжко.

В моем случае все базовые станции вокруг СНТ перегружены, поэтому даже самые продвинутые антенны вряд ли выжмут из БС еще больше скорости.

В общем, для обычных пользователей комплекта «Антэкс» хватит с головой. Но если вам нужно стабильнее и «скорострельнее», то, увы, придется немного страдать.))
