Домашняя Mesh-система для бесшовного покрытия зоны Wi-Fi со скоростью до 1167 Мбит/сек (стандарты 802.11n и 802.11ac), с гигабитным проводным подключением и возможностью подключения до 100 устройств.

Технические характеристики

Физические параметры

• Размеры: 90,7 мм (Длина) х 90,7 мм (Ширина) х 190 мм (Высота);
• Комплектация: кабель Ethernet RJ-45, три модуля Deco M4R, три блока питания (12 В, 1 А), 1 руководство по быстрой настройке.

Беспроводное соединение

• Стандарты: Wi-Fi 5 IEEE 802.11ac/n/a 5 ГГц, IEEE 802.11n/b/g 2,4 ГГц;
• Скорость Wi-Fi: AC1200 5 ГГц до 867 Мбит/сек (802.11ac) и 2,4 ГГц до 300 Мбит/с (802.11n);
• Покрытие: 3 модуля – для трехкомнатных квартир и загородных домов (до 370 м2), по 2 встроенных антенны в каждом модуле, поддержка технологии Beamforming (формирование направленного сигнала);
• Пропускная способность Wi-Fi: два диапазона, 2 x MU-MIMO (одновременная коммутация со множеством клиентов);
• Режим работы: точка доступа, роутер.

Аппаратная часть

• Процессор: Qualcomm;
• Порты Ethernet: 2 x 1000 Мбит/сек (автораспознавание WAN/LAN);
• Кнопки: сброс;
• Питание: 12 В, 1 А.

Безопасность

• Шифрование Wi-Fi: WPA-Personal, WPA2-Personal;
• Сетевая безопасность: управление доступом, межсетевой экран;
• Гостевая сеть: одна гостевая сеть 5 ГГц и одна гостевая сеть 2.4 ГГц.

Управление

• Приложение Deco под Android/iOS.

Упаковка и комплектация

Поставляется Mesh-система TP-Link Deco M4 (3-pack) в коробке средних размеров и на ней сразу же приведен внешний вид и понятно количество модулей, идущих в комплекте с системой (их три штуки). Такое количество позволяет обеспечить бесшовное покрытие зоны Wi-Fi площадью до 370 м2, Вместе с тем на коробке можно найти и другую информацию, большая часть которой англоязычная – наличие гигабитных проводных портов, поддержка скорости AC1200 (достигается за счет работы модулей в двух диапазонах частот 2.4 ГГц и 5 ГГц), используемых модулей и понятна конфигурация – в наличии 3 модуля. Информация о преимуществах использования Mesh-системы исчерпывающая. Приятно видеть, что на устройство дается гарантия в 3 года.

К качеству упаковки содержимого придраться тяжело. Сами модули и набор аксессуаров размещены в отдельной коробке из гофрокартона – вверху расположились три модуля, а ниже все остальное.

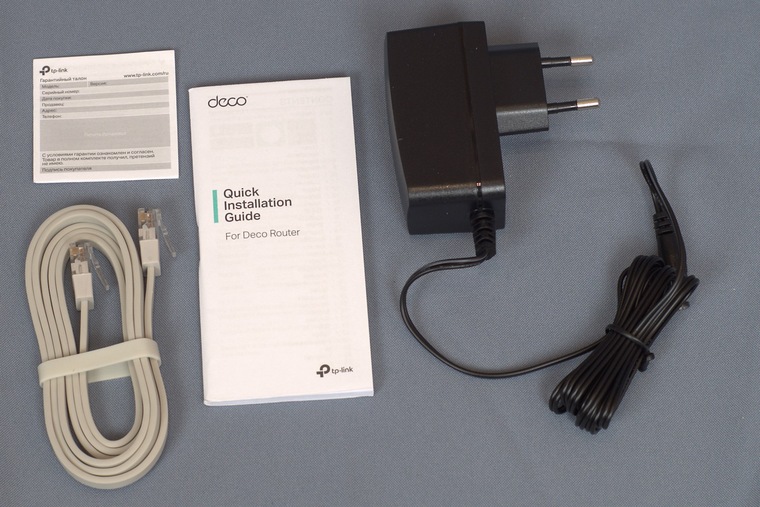

В комплект входит инструкция, кабель Ethernet и в трех отдельных коробках блоки питания. Блок питания имеет сравнительно небольшие размеры. Его характеристики: напряжение 12 В, потребляемый ток 1 А.

Внешний вид

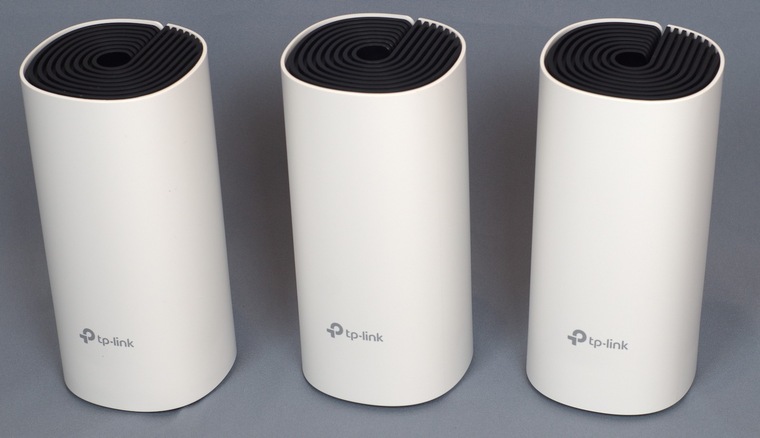

Внешне модули Mesh-системы TP-Link Deco M4 (3-pack) имеют цилиндрическую форму и в черно-белом окрасе смотрятся стильно. Их корпус с боков выполнен из белого пластика. Черный пластик используется только вверху, снизу и на «задней» стороне с размещенными портами Ethernet (RJ-45). Так что они могут подойти для любого интерьера квартиры/офиса. Модули достаточно крупные (90,7 мм х 90,7 мм х 190 мм), за счет чего будут выделяться внутри помещения. Благодаря наличию в комплекте сразу трех модулей заявленная площадь покрытия может достигать до 370 м².

Из надписей можно заметить только название производителя TP-Link, которая размещена на лицевой стороне модулей в нижней части. «Бока» ничем не выделяются, а вот на задней части каждого из модулей присутствует черная вставка с двумя портами Ethernet.

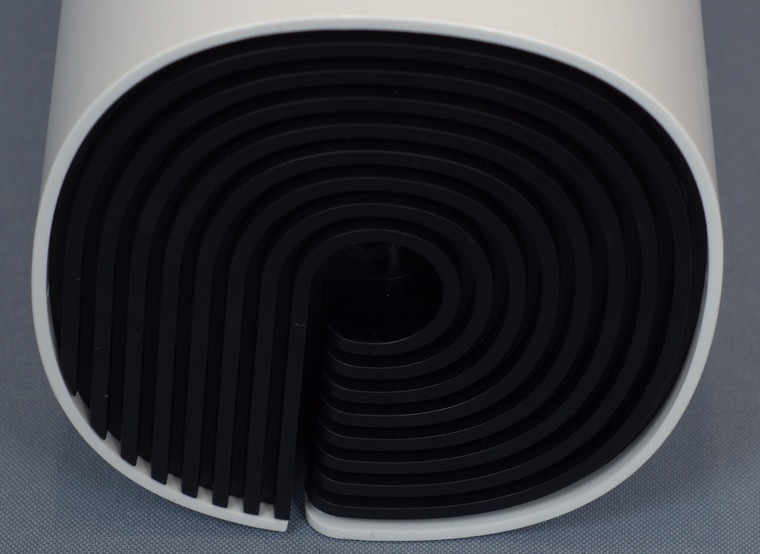

Верх корпуса выполнен с использованием фирменной стилистики TP-Link. В центре находится индикатор активности модуля.

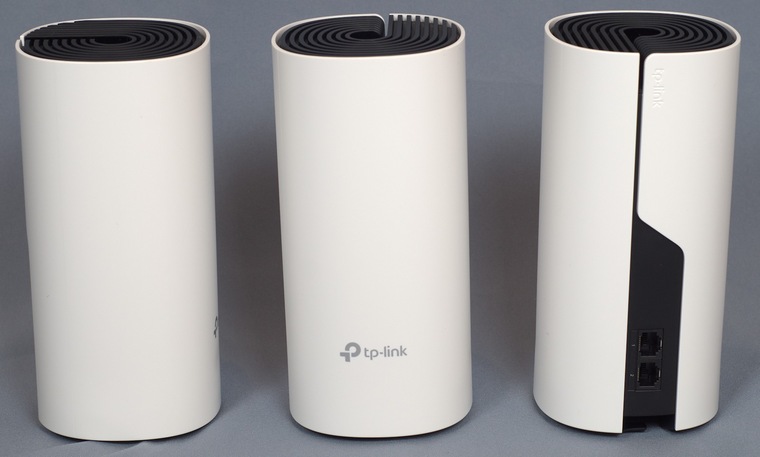

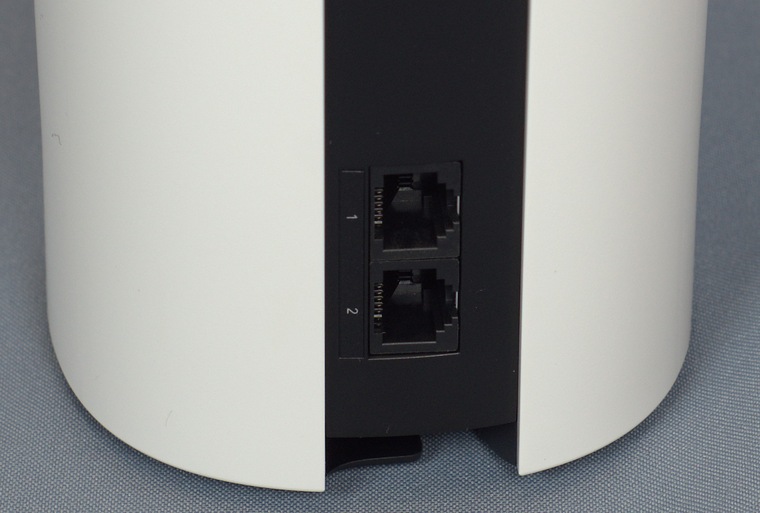

Производитель не стал «разделять» модули на «ведущий-ведомый» и оснастил каждый из них однотипным набором портов – по два порта Ethernet (RJ-45) со скоростью до 1000 Мбит/сек и поддерживающих автоматическое определение режима работы порта LAN/WAN. Подобное решение позволяет создать проводное подключение между модулями и, при необходимости, дополнительно подключить пару стационарных компьютеров к двум модулям. Привычной индикации активности портов в данных модулях не предусмотрено.

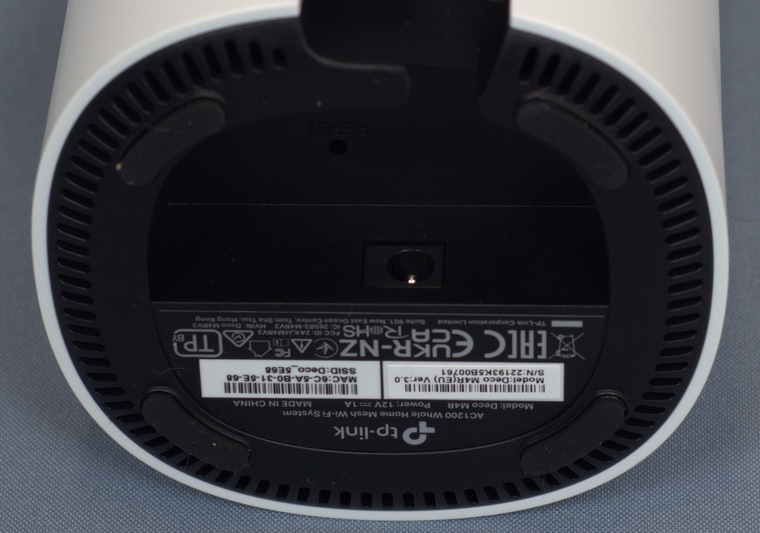

Питание к модулям подводится снизу, где есть соответствующий разъем и утопленная кнопка сброса.

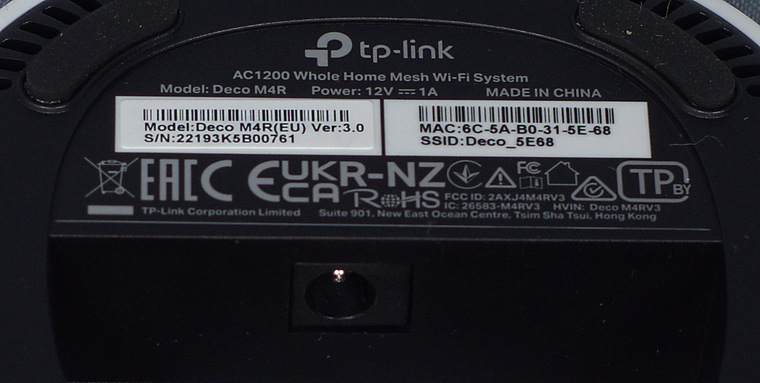

На дне каждого из модулей присутствует наклейка с моделью устройства (Deco M4R), стандарт AC1200 (на частоте 5 ГГц скорость до 867 Мбит/сек стандарт 802.11ac и на частоте 2,4 ГГц до 300 Мбит/с стандарт 802.11n), уникальным MAC-адресом для каждого из модулей, а также SSID сети для первичной настройки беспроводной сети Wi-Fi.

Что касается аппаратной части, то модули имеют две встроенные антенны и «аппаратная» начинка основана на процессоре компании Qualcomm. Поддерживаются такие технологии как 2 х MU-MIMO (множественное подключение клиентов, заявлено до 100+), Beamforming (формирование направленного сигнала, чтобы обеспечить лучшее качество связи) и TP-Link Mesh (бесшовный роуминг), не требующий переподключения к домашней сети.

Программное обеспечение

Настройка Mesh-системы TP-Link Deco M4 (3-pack) производится через фирменную мобильную утилиту TP-Link Deco, доступную для операционных систем Android/IOS. Интерфейс программы русскоязычный. Также возможен доступ через веб-интерфес.

Быстрая настройка. После установки приложение предлагает провести первичные настройки сети. Для начала предлагается выбрать тип настраиваемого устройства из списка (в нашем случае это модели M4/M3), убедиться в правильности подключения одного из модулей (для этого идут фото с тем, как и что подключать), который будет настраиваться.

Выбрать одно из устройств комплекта для настройки, определить его местоположение в квартире/доме и использовать нужный тип подключения к Интернет-провайдеру.

Задать параметры Wi-Fi сети (на данном этапе нет возможности выбрать рабочие диапазоны частот 2.4 ГГц и/или 5 ГГц) и подготовиться к процедуре добавления новых модулей Deco M4R.

Для каждого из модулей комплекта указываем место его размещения. Собственно и все, сеть будет доступна для подключения. При необходимости можно добавить дополнительные модули, увеличив еще больше беспроводное покрытие.

Несмотря на большое количество действий процедуры очень простые и понятные для настройки.

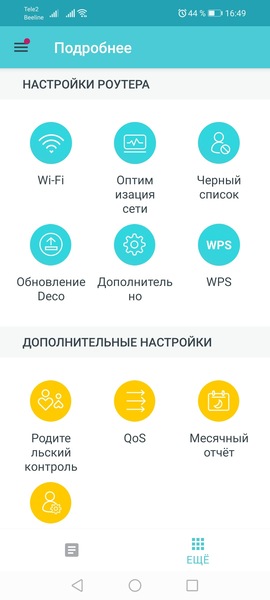

Основной интерфейс. В программе настройки разбиты на две группы: основные «Настройки роутера» и «Дополнительные настройки».

В основных настройках находятся такие разделы как:

• «Wi-Fi», где выбираются рабочие диапазоны 2.4 ГГц и/или 5 ГГц, идентификатор сети SSID, пароль, тип шифрования и можно создать гостевую сеть. «Оптимизация сети» позволяет проверить качество используемого канала и выполнить «оптимизацию» (смену на другой, менее загруженный канал). По большей части это касается использования каналов в диапазоне 2.4 ГГц, так как на текущий момент устройства с диапазоном 5 ГГц только появляются у пользователей.

• «Черный список» и «Обновление Deco». Первая вкладка позволяет «забанить» устройства по MAC-адресам. Вторая проверяет доступность новых обновлений. В нашем случае использовалась последняя версия прошивки.

• Во вкладке «Дополнительно» находится большая часть опций, включающих настройку адресов IPv4, IPv6, DHCP-сервера, резервирования адресов, переадресацию портов, поддержку голосовой связи VOIP (SIP ALG), бесшовного роуминга (TP-Link Mesh), технологии направленного луча (Beamforming), режима работы как роутер или как точка доступа и другие. Есть и вкладка «WPS», позволяющая быстро подключить новое устройство к имеющемуся модулю (активируется отдельно для каждого модуля с использованием утилиты).

Дополнительная группа настроек включает:

• «Родительский контроль» и «QoS». Первая позволяет создать профиль с выбором того, что разрешено делать или, наоборот, запрещено. Служба «QoS» задает максимальную пропускную способность приема/отправки и в ней можно выбрать устройства, имеющие высокий приоритет.

• «Месячный отчет» ведет статистику работы устройства, а во вкладке «Администраторы» определяются пользователи администраторы системы.

Тестирование

Возможности Mesh-системы TP-Link Deco M4 (3-pack) проверялись в трехкомнатной квартире (площадь 61 м2) в панельном доме. Размещение модулей представлено на схеме ниже – в гостиной был размещен основной модуль Deco M4, так как именно в этом месте был выведен кабель провайдера. Размещение еще двух модулей Deco M4 в коридоре и большой спальне обусловлено наличием уже имеющейся проводки локальной сети и желание получить зону покрытия с максимальной скоростью соединения/покрытия.

Оборудование. Для сравнения, тестирование проводилось как с одним модулем Deco M4, так и с тремя модулями. При тестировании использовались:

• Два стационарных компьютера с проводным подключением Ethernet 1000 Мбит/сек (на базе процессоров AMD Ryzen 3 1300X и AMD Ryzen 5 2400G с 16 Гбайтами памяти и SSD NVMe 256 Гбайт). Проверялась проводное подключение и один из компьютеров использовался для оценки скорости соединения при передаче «проводная сеть» (LAN) – «беспроводная сеть» (WLAN).
• Ноутбук Ноутбук HP 14s-fq0046ur (14″, процессор AMD Ryzen 5 4500U 2.3ГГц, 16ГБ, SSD 512ГБ PCI-E, Wi-Fi Realtek RTL8821CE 802.11ac скорость 433 Мбит/сек). Беспроводное соединение осуществлялось через Wi-Fi адаптером TP-Link Archer T4U v1 (AC1200).
• Смартфоны два Le Pro 3 AI Edition (802.11ac скорость 433 Мбит/сек), два Honor 10X Lite (802.11n, скорость 108 Мбит/сек). Беспроводное соединение для оценки качества бесшовного соединения.

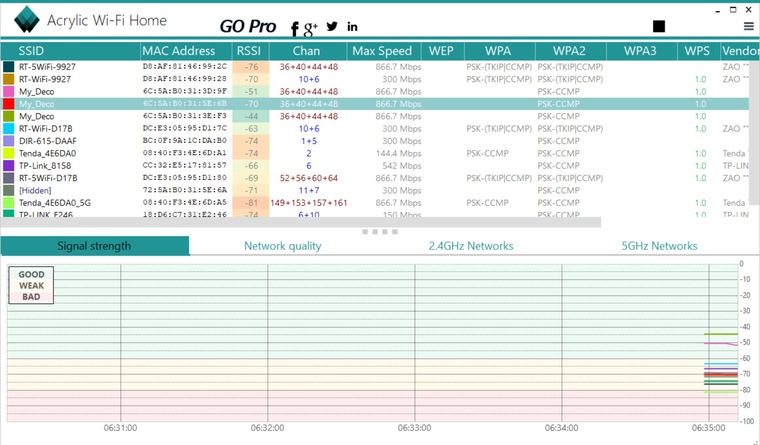

Перед началом тестирования, с помощью соответствующей опции в настройках программы TP-Link Deco, была проведена «оптимизация» работы сети (смена канала на менее загруженный). Название SSID My_Deco.

Графики не требуют особых пояснений, так как заметно, что частота 2.4 ГГц (стандарт 802.11n) оказывается «перегруженной» в многоквартирном доме и получить высокие результаты в данном диапазоне будет тяжело. В настройках использование данной частоты было активировано. Количество точек доступа/устройств, использующих частоту 5 ГГц (802.11ac), пока не так велико и можно выбрать наилучший канал для работы.

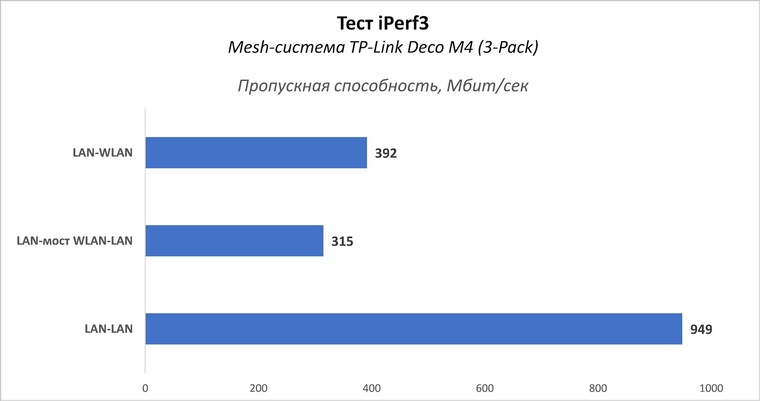

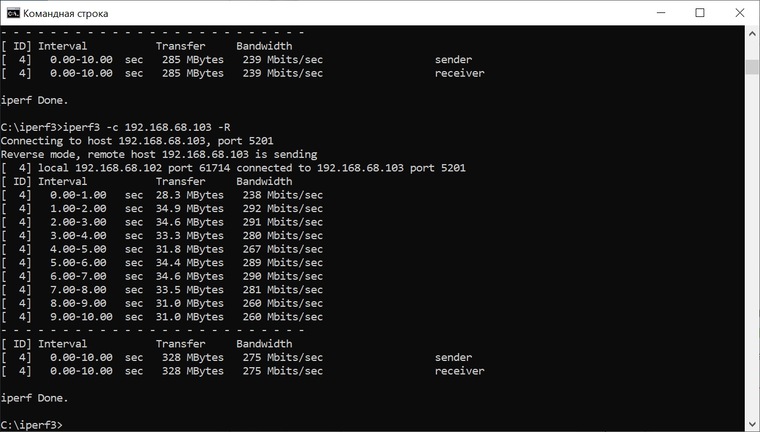

Пропускная способность. Оценка проводилась с помощью теста iPerf 3.1.3.

Проверялась работа:

• В локальной проводной сети между двумя компьютерами (размещение — гостиная и большая спальня, соединение 1000 Мбит/сек), использовалось проводное соединение между модулями Deco M4 через гигабитный коммутатор Netgear (LAN-LAN).
• Между двумя компьютерами (размещение — гостиная и большая спальня), подключенными к модулям Deco M4, между которыми использовалось беспроводное соединение (LAN-мост WLAN-LAN).
• Между компьютером (соединение 1000 Мбит/сек) и ноутбуком (соединение 867 Мбит/сек, стандарт 802.11ac) (LAN-WLAN), расположенными в одной комнате (гостиная).

Конечно же «максимум» получается при использовании проводного соединения, однако при беспроводном подключении также достигаются высокие результаты – выше 300 Мбит/сек и это больше, чем использование проводной сети, где используется подключение 100 Мбит/сек.

Зона покрытия, качество сигнала и пропускная способность. Оценка качества сигнала (мощности) оценивалось с помощью программы Acrylic Wi-Fi Home.

Возможности Mesh-системы TP-Link Deco M4 (3-pack) позволяют организовать несколько видов соединения:

• Проводное соединение модулей. С точки зрения получения максимальной пропускной способности данный вариант является наилучшим, так как наличие портов 1000 Мбит/сек снижает нагрузку на беспроводное соединение, особенно в случае использования устройств с проводным подключением. В настройках программы TP-Link Deco этот вид подключения для модулей указывается как Ethernet и показан «источник» подключения.

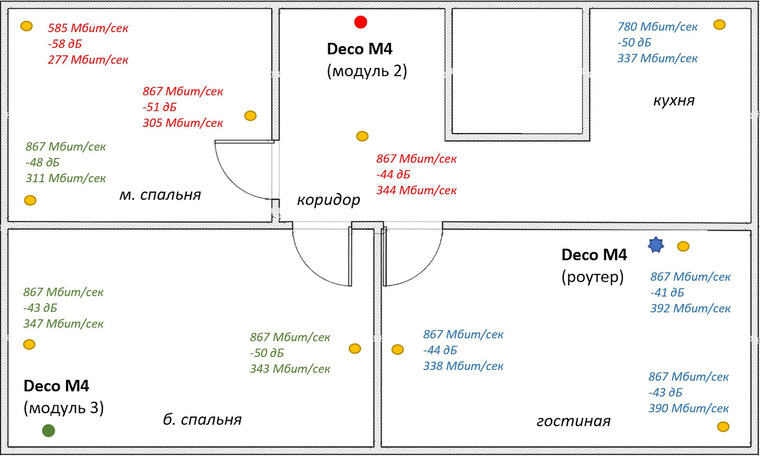

Результат представлен ниже. Цвет показывает к каким модулям подключался ноутбук.

Как видно, для большинства зон скорость беспроводного соединения была максимальной (867 Мбит/сек), а пропускная способность, оцененная с использованием утилиты iPerf3, была выше 300 Мбит/сек. Проблем с качеством соединения/работы даже в самом дальнем углу маленькой спальни замечено не было. Она, кстати, «обслуживалась» разными модулями.

• Беспроводное соединение модулей. Не всегда при размещении модулей в различных помещениях будет доступно проводное подключение, поэтому «канал» между модулями может быть организован через беспроводное соединение. Это также показывается в настройках программы, как и используемые частоты при соединении между ними (2.4/5 ГГц).

Полученный результат. Цвет показывает к каким модулям подключался ноутбук.

Отметим, что в зонах подключения к основному модулю TP-Link Deco M4 не происходит существенного снижения пропускной способности – скорости получаются выше 300 Мбит/сек. Как только «задействуются» остальные модули, то скорости получаются вдвое меньше (но выше 100 Мбит/сек), так как пропускная способность «рабочего» канала делится между самими модулями и непосредственно подключенным устройством (в нашем случае ноутбуком).

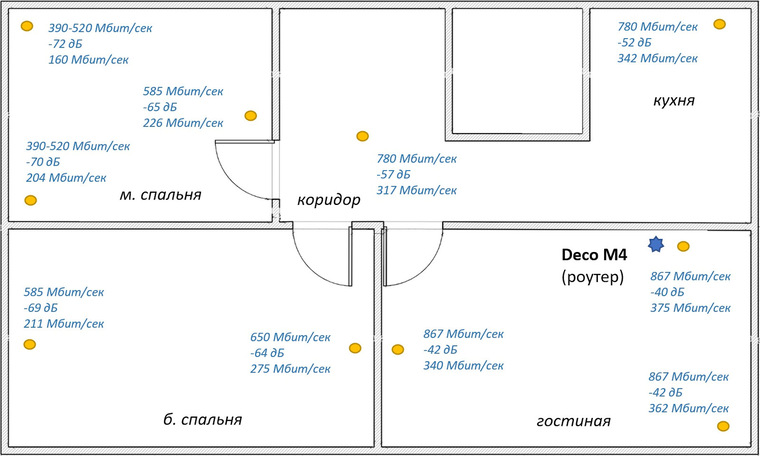

• Один модуль Deco M4. Данный вариант является типовым для конфигурации с одним домашним роутером.

В такой конфигурации высокая пропускная способность получается только в пределах одной комнаты, в остальных комнатах снижается качество сигнала и периодически скорость может «плавать» в пределах 10-15%.

Бесшовный роуминг. За счет технологии бесшовного роуминга (TP-Link Mesh), при перемещениях, переключение мобильных устройств (смартфонов, ноутбука) с одного модуля Deco M4 на другой происходило автоматически, без переподключения, правда могло произойти это через некоторое время (не синхронно с перемещениями). Замечено, что если разница между качеством сигнала была -5 дБ и менее, то подключение оставалось к «старому» модулю.

Проблем (дерганья, рывки, зависания) с просмотром онлайн-трансляций, видео, не возникало.

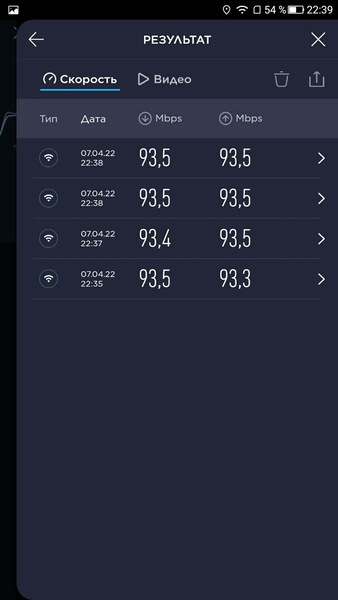

Работа с провайдером. Использовалось проводное подключение к провайдеру, соединение PPPoE, тариф 100 Мбит/с. Тестирование проводилось с помощью сервиса/утилиты speedtest.net. Учитывая возможности Mesh-системы TP-Link Deco M4, у которой пропускная способность выше указанного тарифа, то скорость соединения была близка к тарифу провайдера.

Оценивалось проводное и беспроводное подключение. Во всех случаях скорость была выше 90 Мбит/сек.

Заключение

Переход беспроводных сетей на более скоростные стандарты 802.11ac/ax привело к появлению на рынке нового класса устройств – Mesh-систем, которые позволяют обеспечить бесшовный роуминг на большой территории и с высокой скоростью.

Одной из таких систем является комплект из трех модулей TP-Link Deco M4 (3-pack), способный обеспечить скорость соединения до 1167 Мбит/сек за счет использования двух стандартов (802.11n и 802.11ac) и неплохую зону с бесшовным покрытием. Преимуществом данного комплекта является наличие двух гигабитных портов в каждом из модулей, которые могут использоваться для подключения локальной проводной сети, обеспечения связи между самими модулями с целью «разгрузки» беспроводного канала и, помимо этого, каждый из модулей может выполнять роль роутера, обеспечивая связь с интернет-провайдером.

Вместе с тем, если нет возможности проводного соединения, модули могут взаимодействовать между собой по беспроводному каналу связи, правда в этом случае скорость соединения уменьшится вдвое.

С точки зрения возможностей настройки, то штатная утилита TP-Link Deco предоставляет неплохие возможности, включая продвинутую функцию родительского контроля с разбиением на группы.

В целом Mesh-система TP-Link Deco M4 (3-pack) может стать неплохим выбором для организации скоростной беспроводной сети.

Преимущества:

• Стильный дизайн;
• Поддержка стандарта АС1200;
• Наличие двух гигабитных портов в каждом из модулей;
• Поддержка бесшовного роуминга;
• Три модуля в комплекте;
• Простота настройки через фирменную утилиту TP-Link Deco
• Поддержка нескольких режимов работы (точка доступа, роутер).

Недостатки:

• Невысокая скорость обмена в режиме моста с использованием всех модулей (пропускная способность делится между всеми устройствами, участвующими в обмене).

Рост благосостояния средних слоев населения в числе прочего выражается в увеличении доли многокомнатных квартир, односемейных домов и кондоминиумов в жилом фонде. Традиционные Wi-Fi-роутеры уже не могут обеспечить адекватный доступ к беспроводной сети во всех уголках таких жилищ. Ответным ходом производителей стали появившиеся несколько лет назад на рынке домашние mesh-системы — комплекты из нескольких аппаратных блоков, выступающих в роли узлов одноранговой сети. Такие блоки можно устанавливать в разных комнатах, чтобы понизить пагубное влияние препятствий (стен) и обеспечить уверенный прием сигналов от смартфонов, которые ввиду миниатюрности обладают, как правило, недостаточно мощными радиомодулями. В одном помещении большой площади увеличение количества точек доступа дает возможность повысить скорость обмена данными и общую производительность беспроводной сети без наращивания мощности. И главное: mesh-система позволяет использовать так называемый «бесшовный роуминг», то есть незаметное для клиентского устройства переключение с одной точки доступа на другую без прерывания связи.

В интернет-каталоге компании TP-Link представлено 14 разных видов mesh-систем, из которых десять являются комплектами из трех блоков. Наш сегодняшний отчет посвящен именно такому, трехблочному комплекту TP-Link Deco S7.

TP-Link Deco S7
Тип	домашняя mesh-система Wi-Fi
Класс	AC1900
Информация на сайте производителя	tp-link.com
Рекомендованная цена за комплект из трех блоков	17 тысяч рублей

Домашняя mesh-система TP-Link Deco S7 представлена набором из блоков «два в одном»: каждый может выступать в роли либо роутера, либо точки доступа. Модели присвоен класс AC1900, что означает совместимость с беспроводным стандартом IEEE 802.11ac (соответствует требованиям Wi-Fi 5) и общую арифметическую сумму скоростей передачи данных на уровне 1900 Мбит/с в шесть потоков (до 600 Мбит/с в диапазоне 2,4 ГГц, до 1300 Мбит/с в диапазоне 5 ГГц). Шестипоточный режим теоретически реализуется благодаря поддержке многопользовательских множественных вводов-выводов (MU-MIMO) для радиомодулей, работающих с тремя антеннами одновременно на прием и передачу (3T3R).

Технология TP-Link Deco Mesh связывает все блоки (до десяти) в единую сеть с одним именем. Для обеспечения максимальной скорости коннекта при перемещении по дому (квартире) клиентские устройства автоматически переключаются между узлами (блоками), и это происходит незаметно для пользователя без повторных разрывов и восстановлений связи. Для реализации такого преимущества радиомодуль клиентского устройства, как и mesh-система, должен поддерживать стандарты «бесшовного роуминга» (802.11k/r/v).

Трехблочная mesh-сеть на основе TP-Link Deco S7 обеспечивает покрытие до 520 м² площади дома или квартиры и обслуживает одновременное подключение свыше 100 клиентских устройств. Развертывание сети производится быстро и просто, поэтому с установкой вполне справится даже неспециалист. В настройках сети предусмотрены опции родительского контроля, позволяющие управлять доступом в интернет детей и других членов семьи.

Руководство пользователя (на английском языке) можно скачать в формате PDF с сайта производителя.

Технические характеристики

Приводим данные производителя.

Процессор	MediaTek TP1900BN
Объем памяти	256 МБ
Общее количество антенн	3, внутренние
Класс	AC1900
Стандарты Wi-Fi	5 ГГц: IEEE 802.11a/n/ac; 2,4 ГГц: IEEE 802.11b/g/n
ЭИИМ передатчика	< 20 дБм или < 100 мВт
Скорости обмена по Wi-Fi	5 ГГц: 1300 Мбит/с (802.11ac); 2,4 ГГц: 600 Мбит/с (802.11n)
Разъемы	3 × RJ-45 Ethernet 10/100/1000 Мбит/с
Автоматическое распознавание WAN/LAN	поддерживается во всех портах
Аппаратные выключатели	сброс (reset)
Организация архитектуры сети	TP-Link Mesh*
Пространственная модуляция	Beamforming
Поддерживаемые WAN-соединения	динамический IP-адрес, статический IP-адрес, PPPoE, PPTP, L2TP
Режимы работы	роутер; точка доступа
Гостевые сети	1 × 5 ГГц, 1 × 2,4 ГГц
Приоритизация	QoS
Шифрование Wi-Fi	WPA-Personal; WPA2-Personal
Сетевая безопасность	межсетевой экран SPI; управление доступом
Переадресация (NAT)	проброс портов, UPnP
Динамическое назначение имен (DDNS)	TP-Link
Родительский контроль	фильтрация URL; расписания по времени
Облачный сервис	обновление прошивки; присвоение идентификатора TP-Link ID; служба DDNS
IPTV	IGMP Proxy; IGMP Snooping; мост; тегирование VLAN
Управление	мобильное приложение TP-Link Deco
Размеры блока (без адаптера питания и патч-корда)	162×91×91 мм
Гарантия производителя	3 года

^* Подробнее о TP-Link Mesh: www.tp-link.com/ru/support/faq/1367/

Главный вычислитель блока — процессор MediaTek TP1900BN с одним ядром ARM Cotrex-A7, работающим на тактовой частоте 1,2 ГГц.

Комплектация и внешний вид

Домашняя mesh-система TP-Link Deco S7 поставляется в коробке высококлассного полиграфического исполнения с избирательным использованием глянцевого лака в значащих участках для создания изобразительных акцентов. Оформление в целом наследует основные черты фирменного стиля производителя. Дизайн можно считать практически безупречным.

Коробка изобилует примечательными порциями сведений об особенностях изделий с перечислением их важнейших достоинств. Желтая наклейка (стикер в буквальном смысле) подтверждает, что система обеспечивается трехлетней гарантией производителя.

В коробке обнаруживаются: три совершенно одинаковых аппаратных блока, три одинаковых адаптера питания, патч-корд из восьмижильного кабеля пятой категории (Cat5) типа «витая пара» с наглухо заделанными концевыми разъемами RJ-45 и довольно пухлая инструкция по быстрой установке. Несмотря на существенный объем (в листах), мало-мальски полезных сведений там всего на пару страниц, но они многократно повторены в переводах на разные языки мира.

Адаптер мощностью 12 Вт с вмонтированной в его корпус евровилкой преобразует переменный ток бытовых сетей (100—240 В 50/60 Гц) в постоянный (12 В 1 A). Длина кабеля питания от корпуса адаптера до конца разъема для подключения к роутеру составляет 1,5 м.

Пропорции и конструкция пластмассового корпуса подразумевают только вертикальную установку на горизонтальную плоскость.

Каждый блок в комплекте поставки представляет собой полнофункциональное устройство, способное работать в одиночку как маршрутизатор или в группе как узел одноранговой mesh-сети. Корпус изготовлен из ударопрочного пластика и имеет средние размеры для своего сегмента устройств. На условно переднюю поверхность корпуса в ее нижней части нанесен логотип производителя.

Сверху располагается один-единственный многоцветный индикатор в виде логотипа производителя, который имеет несколько цветных кодов.

При включении питания и стартовой инициализации он светится желтым, в ходе настройки мигает голубым, при исправной работе в составе сети горит белым, а при поломке мигает красным.

На условно задней стороне выведены коннекторы RJ-45 трех гигабитных портов Ethernet (1 GbE) с автоматической детекцией LAN/WAN. Светодиодов, отображающих сетевую активность, нет.

Подвесить блок, прикрепив к стене, не удастся из-за отсутствия крепежных приспособлений, да и сама форма корпуса исключает подобное решение.

Четыре резиновые опоры на днище обеспечивают устойчивость и препятствуют скольжению. В специальном углублении расположен разъем адаптера питания и отверстие для доступа к кнопке сброса. По периметру нижней стенки располагаются щели пассивной системы охлаждения. Через них воздух извне проникает во внутренний объем устройства, отбирает тепло от компонентов электронной «начинки», при этом сам нагревается, поднимается наверх и выходит наружу через верхние решетки, прорезанные в крышке блока.

Установка

Как мы упоминали выше, все три блока комплекта совершенно равноценны, поэтому начинать развертывание mesh-сети можно с любого из них. Начальный этап установки определит главный узел в одноранговой иерархии и назначит его роутером. Затем остальные блоки можно подключить к нему как подчиненные. Трех узлов из комплекта поставки достаточно для обеспечения покрытия пятикомнатной городской квартиры или односемейного дома в два-три этажа.

Для создания mesh-сети следует в обязательном порядке установить на смартфон или планшет фирменное приложение TP-Link Deco (доступно на Google Play и в App Store) и обзавестись аккаунтом в облачном сервисе производителя, если он не был создан ранее. Мастер установки сообщит обо всех необходимых манипуляциях на соответствующих этапах.

Скачиваем и запускаем приложение. Мастер установки запрашивает имя пользователя в облаке TP-Link и пароль. Если регистрации еще нет, то ее необходимо получить — приложение выдаст нужные инструкции.

После этого получаем пошаговую инструкцию для дальнейших действий.

Выбираем из списка устройств TP-Link Deco S7. Подключаем кабель WAN (от провайдера) к любому из коннекторов RJ-45, расположенных на задней поверхности блока. Включаем питание. После загрузки верхний индикатор начинает мигать синим, по умолчанию он создает беспроводную сеть с идентификатором Deco_83C0. К ней нужно подключиться из среды Android обычным способом, как к любой другой беспроводной сети.

Первый обнаруженный узел станет главным и будет выполнять роль шлюза между WAN провайдера и домовой LAN, а равно и маршрутизатора домашней mesh-сети. Его можно назвать по месту расположения (выбрать подходящее обозначение из списка) или назначить имя по желанию.

Подключаемся к вновь созданной сети (мы назвали ее «Deco») и подключаемся к интернет. Создаем новую (собственную) беспроводную сеть, дав ей имя и введя пароль для доступа.

На этом первый этап завершен. Теперь можно добавить еще два оставшихся узла из комплекта поставки.

Аналогичным образом добавляются последующие аппаратные блоки, которые можно приобрести отдельно.

Настройка

Настройка опций и параметров mesh-сети производится с помощью того же мобильного приложения TP-Link Deco, которое использовалось для первоначальной установки. Следует тапнуть на пиктограмме «Подробнее» (внизу справа).

Первыми приведены опции настройки беспроводной сети с выбором диапазона (2,4 ГГц, 5 ГГц или оба), защитой (по умолчанию WPA2), возможность организации гостевой сети с доступом без пароля, защищенного подключения клиентов (WPS).

Сеть можно попытаться оптимизировать в автоматическом режиме. Процесс занимает менее минуты, но что конкретно при этом происходит, выявить нельзя.

Дополнительные функции дают возможность изменить режим работы (роутер или точка доступа), активировать IPTV, клонировать MAC-адрес, включить DDNS и изменить параметры сервера DHCP.

Предусмотрена возможность резервирования IP-адресов в пределах пула, выделяемого DHCP, активация быстрого роуминга, технологии пространственного моделирования каналов радиосвязи Beamforming и преобразование сетевых адресов (NAT) в виде шлюза уровня приложений (ALG) и медиасервера (UPnP).

В составе набора экспериментальных функций, носящего название «Лаборатория Deco», есть Wi-Fi-ассистент, позволяющий анализировать скорость обмена данными в сети, наличие защиты, структуру помех и тому подобное.

Уровень помех в более подробном варианте можно исследовать с помощью дополнительной одноименной функции уже вне «Лаборатории Deco».

Доступны функции вывода сведений об устройствах, подключенных к сети, сканирования открытых портов и тесты пинга шлюза, сервера Google и сервера TP-Link.

Приложение дает возможность организовать родительский контроль за сайтами, посещаемыми членами семьи, в том числе, управлять доступом по времени, проводимому в интернете.

Каждому пользователю, который подлежит родительскому контролю, присваивается собственный профиль с описанием и назначенным клиентским оборудованием.

Затем можно организовать список запрещенных для посещения сайтов и определить время и дни, в течение которых профилю разрешается доступ к интернету.

Помимо мобильного приложения реализован и веб-интерфейс, однако его функциональность очень сильно ограничена. На момент подготовки настоящего обзора поддерживается только английский язык.

После подключения клиентского устройства к аппаратному блоку посредством прилагаемого в комплекте патч-корда следует ввести в адресной строке браузера «tplinkdeco.net».

В появившемся окне видны пиктограммы Network Map и Advanced. Клик мышью на первой представляет структуру сети в ее текущем состоянии.

Помимо наименования устройств можно оценить степень загрузки аппаратных ресурсов роутера (процессора и памяти).

В разделе расширенных настроек доступны сведения о состоянии беспроводной сети.

И есть еще несколько опций, в том числе, возможность загрузки обновления прошивки.

Этим возможности веб-интерфейса исчерпываются.

Тестирование

Подключение к интернет производилось посредством пассивной гигабитной оптической сети (GPON), входной транк которой соединен с абонентским терминалом RV6699, выполняющим одновременно функции оптоэлектронного преобразователя, модема и первичного роутера WAN. Испытания, проведенные при помощи Ookla Speedtest, подтверждают скорости передачи и приема данных на почти гигабитном уровне.

Специфика GPON не позволила задействовать PPPoE, PPTP, L2TP и другие протоколы туннелирования на стороне провайдера. Следует заметить, что упомянутые варианты подключений, распространенные во времена господства DSL и кабелей «витая пара», сегодня утратили полезность и встречаются всё реже. К тому же IPoE обеспечивает максимально возможные скорости передачи данных благодаря аппаратной, а не программной обработке пакетов. Поэтому мы измеряли в эксперименте и приводим ниже только упомянутые показатели маршрутизации.

TP-Link Deco S7, маршрутизация IPoE, Мбит/с

Маршрут	Скорость, Мбит/с
LAN→WAN (1 поток)	875
LAN←WAN (1 поток)	939
LAN↔WAN (2 потока)	815
LAN→WAN (8 потоков)	913
LAN←WAN (8 потоков)	909
LAN↔WAN (16 потоков)	837

Заметно, что скорости почти достигают гигабитных, правда, не удваиваются при организации дуплекса. Но всё равно роутер хорошо справляется с возложенными на него обязанностями, и его аппаратная часть полностью соответствует потребностям маршрутизации при гигабитном коннекте к провайдеру, ограничивая внешний поток лишь на мало значимую величину.

Для последующих испытания беспроводных подключений мы использовали три вида клиентских устройств:

1. Ноутбук с подключенным к нему USB-адаптером TP-Link Archer TX20U
   IEEE 802.11a/b/g/n/ac/ax, максимальная скорость 1201 Мбит/с
2. Ноутбук с адаптером Intel AX210 внутри корпуса (интерфейс подключения M.2)
   IEEE 802.11a/b/g/n/ac/ax, максимальная скорость 2402 Мбит/с
3. Смартфон Samsung Galaxy S20 Ultra со встроенным адаптером Wi-Fi 6
   IEEE 802.11a/b/g/n/ac/ax, максимальная скорость 1201 Мбит/с

Первая серия экспериментов посвящена оценке скоростей обмена данными в mesh-сети в реальных условиях. Мы реализовали беспроводной коннект клиентских устройств последовательно к каждому из трех узлов. Первый из них является шлюзом между WAN (кабель от терминала провайдера) и внутридомовой LAN, организованной путем подключения двух оставшихся узлов по Wi-Fi 5 ГГц. Мы использовали только этот диапазон, поскольку он обещает максимальные скорости, а задействовать 2,4 ГГц не имеет особого смысла.

Поскольку наша методика тестирования не позволяет оценить «бесшовность» mesh-сети, то есть показать, насколько незаметно для клиента происходит переключение с одного узла на другой при перемещении устройства по разным помещениям, мы просто выключали и затем включали Wi-Fi-адаптеры в каждой локации.

Вызывая карту сети в мобильном приложении, можно убедиться в том, что клиент подключился именно к узлу в нужном помещении, а не к какому-нибудь другому.

Узлы размещали в разных помещениях соответственно трем схемам (см. ниже). Клиентские устройства в каждой из комнат располагались на расстоянии около 4 м от ближайшего узла в зоне прямой видимости.

В первой локации происходило подключение клиентов к первому узлу, то есть роутеру.

Во втором помещении располагался узел 2, к которому подключались клиентские устройства. На пути следования радиосигналов между узлом 2 и узлом 1 (роутером) находилась одна кирпичная стена.

В третьей комнате клиенты подключались к узлу 3. Между ним и роутером (узлом 1) находились две кирпичные стены.

Результаты измерений мы свели в три блока соответственно типам клиентов.

Intel AX210 в mesh-сети TP-Link Deco S7 (5 ГГц), Мбит/с

Маршрут	узел 1	узел 2	узел 3
LAN←WAN (1 поток)	348	177	122
LAN→WAN (1 поток)	335	215	135
LAN↔WAN (2 потока)	466	266	73
LAN←WAN (8 потоков)	534	310	169
LAN→WAN (8 потоков)	596	355	179
LAN↔WAN (16 потоков)	562	360	90

Наиболее предпочтительным радиомодулем в проведенных экспериментах стал Intel AX210, обеспечивший скорости беспроводного подключения к роутеру напрямую почти 600 Мбит/с и наименьшее их понижение при коннектах к узлу 2 и узлу 3. Максимум, достигнутый Intel AX210 — это отличный результат для домашней сети Wi-Fi 5.

TP Link Archer TX20U Plus в mesh-сети TP-Link Deco S7 (5 ГГц), Мбит/с

Маршрут	узел 1	узел 2	узел 3
LAN←WAN (1 поток)	218	118	96
LAN→WAN (1 поток)	244	164	117
LAN↔WAN (2 потока)	298	188	68
LAN←WAN (8 потоков)	249	246	134
LAN→WAN (8 потоков)	260	229	125
LAN↔WAN (16 потоков)	307	236	81

Смартфон Samsung Galaxy S20 Ultra проигрывает лидеру и занимает второе место. Однако обратим внимание на высокие показатели его работы в четырехпоточном режиме. Удивительно и то, что встроенный смартфонный адаптер опережает внешний, подключаемый к порту USB 3 и имеющий отдельные крупные антенны. Это следующий персонаж в нашем отчете.

Samsung Galaxy S20 Ultra в mesh-сети TP-Link Deco S7 (5 ГГц), Мбит/с

Маршрут	узел 1	узел 2	узел 3
LAN←WAN (1 поток)	225	151	117
LAN→WAN (1 поток)	270	206	127
LAN←WAN (4 потока)	399	234	169
LAN→WAN (4 потока)	558	330	184

USB-адаптер Wi-Fi под названием TP-Link TX20U Plus занял третье место. При беспроводном коннекте к роутеру он поддерживает скорость до 300 Мбит/с. Интересно, что смартфонный радиомодуль демонстрирует в этой ситуации более высокие скорости, чем внешний, с его крупными выносными антеннами.

При тестировании качества беспроводной связи между узлами mesh-сети мы подключали к каждому из ее узлов по одному проводному клиенту посредством гигабитного кабеля Ethernet. Клиент 1 выполнял роль активного (тестирующего), а клиент 2 — пассивного (тестируемого). Для выявления скорости передачи данных по радио между роутером и обслуживаемым устройством к первому подключали кабелем Ethernet тестирующего клиента, а тестируемый соединялся с узлом 1 mesh-сети по Wi-Fi. Испытания проводили раздельно в диапазонах Wi-Fi 5 ГГц и 2,4 ГГц в трех локациях.

1. Роутер и обслуживаемое им устройство находятся в одном помещении, в зоне прямой видимости, на удалении 4 м друг от друга. Схемы подключения 2.1 и 2.2 представлены ниже.

Подключение к роутеру TP-Link Deco S7 по Wi-Fi 5 ГГц, дистанция 4 м без стен, Мбит/с

Клиент	Узел TP-Link Deco S7	Intel AX210	TP-Link TX20U Plus
LAN←WAN (1 поток)	286	409	205
LAN→WAN (1 поток)	398	383	256
LAN↔WAN (2 потока)	438	540	293
LAN←WAN (8 потоков)	461	589	248
LAN→WAN (8 потоков)	587	599	259
LAN↔WAN (16 потоков)	510	649	303

Подключение к роутеру TP-Link Deco S7 по Wi-Fi 2,4 ГГц, дистанция 4 м без стен, Мбит/с

Клиент	Узел TP-Link Deco S7	Intel AX210	TP-Link TX20U Plus
LAN←WAN (1 поток)	333	150	152
LAN→WAN (1 поток)	451	181	190
LAN↔WAN (2 потока)	562	88	207
LAN←WAN (8 потоков)	577	160	214
LAN→WAN (8 потоков)	766	264	236
LAN↔WAN (16 потоков)	656	204	203

При подключении к роутеру по Wi-Fi 5 ГГц в зоне прямой видимости лучше других показал себя опять-таки Intel AX210, который опередил по скоростям радиомодули узлов mesh-сети. При подключении к роутеру узла mesh-сети в диапазоне Wi-Fi 2,4 ГГц скоростные показатели почти не отличаются от показателей, полученных в диапазоне 5 ГГц. Вероятно, именно последний используется для соединений между узлами mesh-сети даже в том случае, когда вся беспроводная сеть работает на частоте 2,4 ГГц. Возможно, осознание этого обстоятельства заставляет усомниться в чистоте эксперимента, но подобное решение вполне оправдано в реальной жизни. Ведь даже если клиентская часть не поддерживает более современный диапазон, к чему ограничивать скорость перемещения пакетов между узлами?

2. Подключение узла и клиентов к роутеру mesh-сети по Wi-Fi на дистанции 6 м с препятствием в виде одной кирпичной стены.

Подключение к роутеру TP-Link Deco S7 по Wi-Fi 5 ГГц, дистанция 6 м, 1 стена, Мбит/с

Клиент	Узел TP-Link Deco S7	Intel AX210	TP-Link TX20U Plus
LAN←WAN (1 поток)	274	389	215
LAN→WAN (1 поток)	370	355	250
LAN↔WAN (2 потока)	430	502	291
LAN←WAN (8 потоков)	460	617	248
LAN→WAN (8 потоков)	578	571	257
LAN↔WAN (16 потоков)	506	619	302

Подключение к роутеру TP-Link Deco S7 по Wi-Fi 2,4 ГГц, дистанция 6 м, 1 стена, Мбит/с

Клиент	Узел TP-Link Deco S7	Intel AX210	TP-Link TX20U Plus
LAN←WAN (1 поток)	308	127	151
LAN→WAN (1 поток)	398	146	166
LAN↔WAN (2 потока)	503	76	86
LAN←WAN (8 потоков)	574	143	204
LAN→WAN (8 потоков)	719	181	188
LAN↔WAN (16 потоков)	638	81	89

При увеличении удаления от роутера до 6 м и появлении на пути сигнала одной стены картина изменяется мало: вновь по скоростям коннекта к Wi-Fi в диапазоне 5 ГГц лидирует Intel AX210, а при 2,4 ГГц радиомодули узла ведут себя так, как будто работают при 5 ГГц. Однако при меньшей частоте TP-Link TX20U Plus опережает ноутбучный адаптер.

3. Подключение узла и клиентов к роутеру mesh-сети по Wi-Fi на дистанции 9 м с препятствиями в виде двух кирпичных стен.

Подключение к роутеру TP-Link Deco S7 по Wi-Fi 5 ГГц, дистанция 9 м, 2 стены, Мбит/с

Клиент	Узел TP-Link Deco S7	Intel AX210	TP-Link TX20U Plus
LAN←WAN (1 поток)	204	78	198
LAN→WAN (1 поток)	226	76	250
LAN↔WAN (2 потока)	81	37	260
LAN←WAN (8 потоков)	312	76	243
LAN→WAN (8 потоков)	281	69	246
LAN↔WAN (16 потоков)	293	39	249

Подключение к роутеру TP-Link Deco S7 по Wi-Fi 2,4 ГГц, дистанция 9 м, 2 стены, Мбит/с

Клиент	Узел TP-Link Deco S7	Intel AX210	TP-Link TX20U Plus
LAN←WAN (1 поток)	201	31	80
LAN→WAN (1 поток)	203	66	114
LAN↔WAN (2 потока)	51	21	47
LAN←WAN (8 потоков)	281	38	72
LAN→WAN (8 потоков)	332	68	124
LAN↔WAN (16 потоков)	370	24	50

Если разнести клиентов и роутер на 9 м и поместить между ними две стены, то в диапазоне 5 ГГц картина сильно изменяется: по скорости в лидеры выходит TP-Link TX20U Plus, а ноутбучный адаптер становится аутсайдером. Но важно другое: обоих по скоростям опережает радиомодем узла. Это означает, что как бы ни была хороша клиентская часть, в сложных условиях среды mesh-структура TP-Link Deco обеспечит более высокую скорость коннекта. Что и требовалось доказать.

Заключение

Домашняя mesh-система TP-Link Deco S7 представлена тремя равноценными аппаратными блоками. Каждый из них — устройство «два в одном», способное работать в качестве либо роутера, либо точки доступа в диапазонах Wi-Fi 5 ГГц и 2,4 ГГц. Выступая узлами в составе единой mesh-сети три блока обеспечивают беспроводное покрытие помещения на площади до 520 м² и могут обслуживать одновременное подключение свыше 100 клиентских устройств.

Развертывание сети производится быстро и просто, с это задачей справится даже неспециалист. Управление осуществляется со смартфона или планшета при помощи мобильного приложения TP-Link Deco, в котором в числе прочего есть опции родительского контроля, позволяющие управлять доступом пользователей к интернету в соответствии с создаваемыми профилями.

В наших испытаниях при тестировании скорости маршрутизации по кабелю устройство показало высокие результаты, вполне подходящие для высокоскоростных тарифных планов. Поэтому комплект можно использовать в качестве основного (единственного) маршрутизатора с подключением к WAN провайдера с использованием гигабитного проводного соединения.

В заключение предлагаем посмотреть наш видеообзор Wi-Fi Mesh-системы TP-Link Deco S7:

Благодарим компанию TP-Link за оборудование, предоставленное для испытаний
