От роутера в патч панель

Рассмотрим заделку витой пары в патч-панель 66994 Патч-панель UTP, 19″, 24 порта RJ45, cat.5е, 1U, Dual type, NETKO Optima.

Для забивки необходим специальный инструмент. На рынке есть несколько типов инструментов, которые отличаются конфигурацией ножей, и от этого зависит, насколько хорошо они зайдут в IDC-контакты патч-панели. Важно, чтобы нож заходил без лишнего усилия. Подобный инструмент некоторые ещё называют «ударным». Только тогда будет обеспечен надёжный контакт.

Для работы с  данной коммутационной панелью можно использовать:

Инструкция по расшивке патч-панели

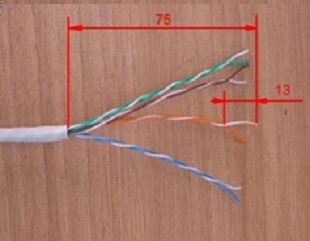

			1. Удалите внешнюю оболочку витой пары – не более, чем на 75 миллиметров. Расплетите оголившиеся пары — в пределах 13 миллиметров.  Чем меньше вы отрежете оболочки и чем меньше расплетёте пары – тем лучше, иначе могут быть проблемы с сигналом. Обрезать внешнюю оболочку лучше тоже специальным инструментом, например,

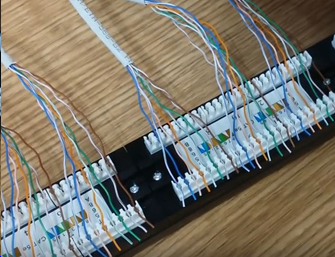

			2. Положите патч-панель перед собой. Распределите пары согласно цветовой схеме разводки. Зафиксируйте расплетённые жилы витой пары в соответствующие им по цветам ячейкам контактов. Слегка надавите на каждую жилу. Для расшивки панели по цветам вы можете выбрать любую схему 568 А или В

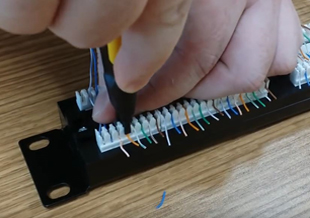

			3. Поместите нож в ячейку контакта, где уже лежит жила. Инструмент должен размещаться строго перпендикулярно к патч-панели. Прижимным движением надавите на рукоятку инструмента до щелчка. Очень важно установить нож ровно, и резким и чётким усилием опустить провод внутрь контакта, чтобы при этом произошло пробитие боковой изоляции жил. Если делать это плавно или медленно, возможна ситуация, когда у кабеля не пробьется изоляция. Тогда контакта в порту не будет. Важно, чтобы кабель в контакты был установлен чётко, без перекосов, и правильным ножом.

Проверка соединения с помощью кабельного тестера

В случае неудачи можно достать проблемные контакты и завести их повторно. Но очень важно использовать правильный инструмент, конфигурация которого полностью соответствует конфигурации пластика на патч-панели.

Патч-панель и коммутатор Ethernet обычно используются для подключения всех устройств в ЦОД. Они обычно монтируются на стойке сервера для выполнения соответствующих функций. Многие люди огорчены установкой патч-панели и коммутатора в своей телекоммуникационной комнате и без ума от спагетти от патч-панели. На практике идеальная система кабельного управления могла бы справиться с этой неловкой ситуацией. Следовательно, хорошо спроектированная структурированная кабельная система на месте.

Патч-панель vs. Коммутатор

По внешнему виду, патч-панель и коммутатор выглядят одинаково в том смысле, что они представляют собой ряды розеток в стойке. Фактически, коммутационная панель — это пассивное устройство, имеющее ряд портов, которое используется для управления кабелями, чтобы объединить несколько сетевых портов вместе для подключения входящих и исходящих кабелей. Возможность маркировки отдельных участков кабеля на коммутационной панели создает чистый и организованный способ определения потока сигналов и устранения технических проблем. Кроме того, патч-панель предотвращает повреждение порта коммутатора из-за множества заглушек и натягиваний кабелей.

С другой стороны, сетевой коммутатор имеет несколько портов Ethernet, но это активное устройство, которое соединяет устройства в компьютерной сети с использованием коммутации пакетов для приема, обработки и пересылки данных на устройство назначения. В случае структурированной кабельной системы, порты коммутатора могут быть соединены с портами на коммутационной панели, что позволяет объединять устройства Ethernet в сеть.

Этапы установки патч-панели и коммутатора

При установке патч-панели и коммутатора, нам понадобятся следующие инструменты: обжимные щипцы, тестер кабеля, отвертка Philips, отвертка прямой шлиц и инструмент для перфорации модуля. Вот основные шаги для рекоментации.

Подготовка

Перед установкой коммутатора и патч- панели необходимо учитывать высоту и расположение стойки, чтобы пользователи могли определить, сколько блоков стойки доступно для патч- панели и коммутатора. Затем убедитесь, что патч-корды совпадают с установленными кабелями, потому что разные типы оптических патч-кордов не должны быть смешаны.

Затем проверьте, комплектуются ли патч-панели, аксессуары (включая jumper rack, кабельную петлю, коммутатор и т. д.) и определите, где их разместить. Вам лучше использовать чертеж, чтобы планировать заранее. Как правило, патч-панель имеет три положения для установки в стойке подставки-колонны, которая зависит от вашей проводки кабелей.

• При использовании заземленной розетки, кабели обычно входят в стойку снизу. Поэтому патч-панель должна быть установлена в нижней части внутри стойки.

• При использовании мостовой розетки, кабели проходят через стойку сверху. Патч-панель должна быть установлена в верхней части стойки.

• Когда кабели входят в стойку с ее стороны, патч-панель должна быть установлена посередине стойки.

Установка

• Держите ящик патч-панели в верхнем положении и потяните его вперед. Используйте соответствующие крепежные винты, чтобы прикрепить сборку патч-панели к стойке.

• Подготовьте патч-корды необходимой длины и обрежьте каждый кабель в подходящий порт, затем используйте ремень для закрепления кабелей.

• Определите, какой порт коммутатора подключен к какому порту коммутационной панели. (Как проложены шнуры питания следуют рассматривать.)

• Присоедините патч-панель и коммутаор на напольную подставку в монтажном шкафу.

• Запустите подготовленные кабели для подключения порта коммутационной панели к порту коммутатора соответственно.

• Установите горизонтальные и вертикальные кабельные органайзеры и кабельные стяжки Velcro, чтобы объединить кабели вместе для облегчения доступа в будущем.

• Маркируйте каждый кабель с одинаковым тегом на обоих концах для идентификации.

Проверка

Последний шаг — сделать визуальный осмотр, чтобы убедиться, что все вещи находятся в безопасном месте. Этот шаг нельзя игнорировать, так как безопасность на первом месте.

Кабельное управление от патч-панели до коммутатора

Горизонтальный кабельный органайзер

Горизонтальный кабельный органайзер может использоваться для поддержки пути прокладки кабелей между коммутационной панелью и коммутатором. Горизонтальный кабельный органайзер имеет различный тпи для различных применений: разработанный с lacing bar, D-образными кольцами, finger duct, щеточном вводом и торцевым кольцом. Они могут быть собраны случайным образом для эффективного упрощения прокладки кабелей. На следующем видео показан горизонтальный кабельный менеджер 1U с торцевым кольцом для аккуратной очистки грязной стойки.

Вертикальный кабельный органайзер

Вертикальный кабельный органайзер также отвечает современным требованиям к прокладке кабелей. Между патч-панелью и коммутатором чаще всего используются 3″ вертикальный кабельный менеджер с одинарном D-кольцом и 3″ пластиковый вертикальный кабельный менеджер с радиусом изгиба. Они помогают обеспечить подходящую поддержку радиуса изгиба для кабелей. Поставляются с кабельными стяжками, он предоставляет пользователям аккуратную и организованную кабельную систему.

Кабельные стяжки & кабельные этикетки

Кабельные стяжки и этикетки также могут помочь сделать установку более эффективной. Когда строится сетевая система, большое количество кабелей встроено в стойку и проложено там, где они должны идти с устройствами. Кабельные стяжки Velcro являются наиболее распространенными инструментами для скрепления кабелей. Между тем, кабельные этикетки может предоставить ;множество преимуществ, которые помогут повысить эффективность, устранить отходы, повысить безопасность и сделать все более плавным.

Заключение

Патч-панель и коммутатор позволяют расширить отслеживаемые точки доступа, что предлагает надежное и надежное решение для управления. Следовательно, правильная установка патч- панели и коммутатора играет решающую роль в управлении кабелем. От патч- панели до коммутатора, для защиты и поддержки кабелей используется комплексная линейка инструментов управления кабелями. Для получения дополнительной информации, пожалуйста, посетите www.fs.com.ru

Итак, у Вас есть патч-панель которую необходимо правильно «подключить» к витой паре. Точнее витую пару подключить к патч-панели.

Далее в результате Ваших действий, электрический сигнал из проводников кабеля соединенных с контактами путем так называемого «соединения со смещением изоляции», оно же IDC, будет передаваться на порты RJ-45, которые находятся на передней части патч-панели.

Рассмотрим подробнее как же подключить патч-панель…

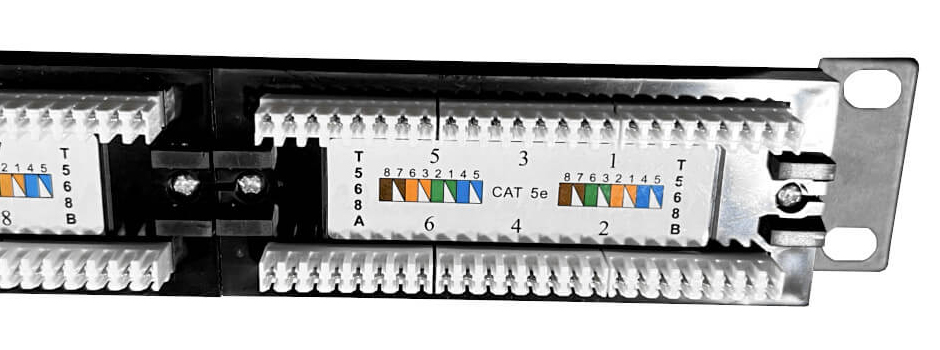

Первое что мы видим, планируя осуществить задуманное — это задняя часть патч-панели с площадками на которых размещаются забивные контаткы, с их помощью мы и будем подключать патч-панель

Информация располагающаяся на наклейке-схеме дает нам знать:

• Номер порта RJ-45 на лицевой части к которому относится близлежащая планка с 8-ю врезными контактами
• Цветовые схемы Т568А и Т568В показывающие в каком порядке должны быть расположены и заделаны проводники витой пары. Чаще всего используют стандарт T568B. Цветовая схема актуальна для порядка размещения проводов как в верхнем ряду контактов, так и в нижнем
• Категорию патч-панели

Вот схемы Т568А и Т568В

Шаг первый

Зачищаем изоляцию витой пары. Согласно международным стандартам по СКС, длинна снятой внешней изоляции не должна превышать 75 мм а развитие пар должно быть в пределах 13 мм и не более.

После снятия оболочки для удобства разделите пары

По крайней мере чем короче развитый сегмент, и чем меньше изоляции срежем, тем однозначно лучше. Удобнее всего удалять оболочку специальным инструментом, например HT-501А, просто повернув его по своей оси один раз.

HT-501A Hypernet

Шаг второй

Удобно разместите патч-панель перед собой на коленке на столе или другой неподвижной и желательно ровной поверхности. Можно заделывать патч-панель прямо в коммутационном шкафу или на стойке, когда она уже прикреплена к 19″ направляющим.

Руководствуясь цветовой схемой поочередно разведите пары соответствующим образом.

Зафиксируйте развитые жилы кабеля в соответствующие им по цветам ячейкам контактов, слегка нажимая на жилу.

На фото изображена тренировочная раскладка, пары чрезмерно развиты в демонстрационных целях. Помните, чем меньше размотка пар, тем лучше. При желании можно разложить проводники сразу на несколько портов.

Шаг третий

Финишными действиями в подключении патч-панели можно считать заделку жил кабеля с помощью специального заделочного ключа, например HT-344KR

Ключ Krone HT-344KR Hypernet

Нужно отдельно сказать о моменте соответствия типа лезвия на инструменте и типа контактов на патч-панели.

Вкратце картина такова:

• Лезвие типа Krone, может заделывать контакты типа Krone, типа 110, Dual IDC.
• Лезвие типа 110, может заделывать контакты типа 110 и Dual IDC
• Если на патч-панели имеются контакты типа Dual IDC, значит к ним подойдет инструмент любого типа и Krone и 110

Поместите лезвие инструмента в ячейку контакта, где предварительно установлен проводник. Обрезающую сторону заделочного лезвия или специальные ножницы для обрезки остатков жил, в зависимости от модели, нужно размещать строго со стороны концов проводников. На фото излишки жил обрезаются бокорезом установленным с внешней стороны патч-панели.

При выполнении заделки инструмент должен размещаться строго перпендикулярно к патч-панели.

Прижимным движением надавливайте на рукоятку заделочного ключа до характерного ударного щелчка. Ура, вы заделали жилу в контакт!

Стоит отметить, приспособление для заделки вполне может быть и без функции удара, в этом случае нужно просто надавливать до конца хода лезвия. Некоторые умельцы для этих целей пользуются отверткой, но качество подобных соединений может вызывать большие вопросы.

Конечно, как и в любом деле качество оборудования и инструмента способно влиять как на работу по монтажу и подключению патч-панели, так и на окончательный результат. Выбирайте качественного сетевое оборудование.

Разделы оборудования по теме:

Патч-панели

Инструмент для заделки жил

Инструмент для снятия изоляции

Шаг 1

Подготовьте экранированную патч-панель категории 5е и необходимые инструменты. Для монтажа вам понадобятся: 24-портовая экранированная патч-панель Hyperline категории 5е со встроенным задним органайзером и проводом заземления, устройство для зачистки и обрезки витой пары Hyperline HT-S501A, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, кусачки, ножницы, пластиковые маркеры Hyperline OM-8, нейлоновые неоткрывающиеся стяжки Hyperline , кабель экранированная витая пара FTP, категория 5e, 4 пары, solid.

Шаг 2

Снимите с патч-панели защитный экран и отложите его в сторону.

Шаг 3

Открутите прижимные клипсы, используя отвертку.

Шаг 4

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.

Шаг 5

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-S501A.

Шаг 6

Для снятия верхней изоляции кабеля используйте шелковую нить (rip-cord), расположенную под оболочкой. Потяните ее в сторону с небольшим усилием, нить сделает на оболочке продольный разрез.

Шаг 7

Разверните оболочку и загните ее вниз.

Шаг 8

Таким же образом разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга с дренажным проводом из луженой меди служит в качестве экрана.

Шаг 9

Срежьте ножницами лишнюю часть оболочки с фольгой, оставив 1,5 см (соответствует ширине клипсы).

Шаг 10

Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод «контакта со смещением изоляции» (IDC), не нужно зачищать изоляцию жил. Закрепите кабель на заднем органайзере при помощи пластиковой стяжки. В процессе монтажа использовались нейлоновые неоткрывающиеся стяжки Hyperline .

Шаг 11

Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B. Загните на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.

Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт.

В данном случае использовалось устройство для заделки витой пары с ударным эффектом. Этот инструмент предназначен также для одновременной обрезки витой пары.

Шаг 12

Повторите шаги 5—10 для подготовки следующего кабеля.

Шаг 13

Первый кабель, смонтированный на IDC модуль патч-панели. На фото видно, что витые пары второго кабеля разложены на модуле патч-панели по варианту T568B.

Шаг 14

Смонтируйте следующий кабель в IDC модуль патч-панели.

Шаг 15

На рисунке видны оба кабеля, смонтированные на патч-панели. Если в устройство для заделки витой пары не встроен нож для автоматической обрезки жил, то концы проводников следует срезать другим инструментом.

Шаг 16

Таким же образом подготовьте и смонтируйте все кабели. Прикрутите прижимные клипсы до упора, чтобы они плотно соприкасались с фольгой и дренажным проводом. Обрежьте «хвосты» стяжек.

Шаг 17

Вид полностью смонтированной патч-панели с прижимными клипсами.

Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля.

Шаг 18

Установите на место защитный экран.

Шаг 19

Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны (см. шаг 20).

Шаг 20

Патч-панель в рабочем положении, установленная в 19″ стойку.

ШАГ 1

Подготовьте патч-панель категории 6 и необходимые инструменты. Для монтажа вам понадобятся: 24-портовая патч-панель Hyperline PP2-19-24-8P8C-C6-110 с задним органайзером, устройство для зачистки и обрезки витой пары Hyperline HT-501, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, кусачки, ножницы, пластиковые маркеры Hyperline OM-8, нейлоновые неоткрывающиеся стяжки Hyperline GT-200MC.

ШАГ 2

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.

ШАГ 3

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-501.

ШАГ 4

Снимите подрезанную часть верхней оболочки кабеля. Следует удалить лишь такое количество оболочки, которое требуется для удобства оконцовки (примерно 50 мм).

ШАГ 5

Удалите (отрежьте кусачками) крестообразный пластиковый разделитель пар. Такой разделитель применяется в кабелях категории 6 и обеспечивает оптимальное расположение всех четырех витых пар под оболочкой, что снижает их взаимное влияние.

ШАГ 6

Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод «контакта со смещением изоляции» (IDC — Insulation Displacement Connection), не нужно зачищать изоляцию жил.

ШАГ 7

Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B.

ШАГ 8

На рисунке видно, как разложены витые пары на IDC модулях патч-панели в соответствии с цветовой маркировкой. Очень важно сохранить целостность свития пар.

ШАГ 9

Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт. В данном случае использовалось устройство для заделки витой пары с ударным эффектом Hanlong HT-3140 (HT-314B). Этот инструмент предназначен также для одновременной обрезки витой пары.

ШАГ 10

Первый кабель, смонтированный на IDC модуль патч-панели. Если в устройство для заделки витой пары не встроен нож для автоматической обрезки жил, то концы проводников следует срезать другим инструментом.

ШАГ 11

Повторите шаги 3 — 6 для подготовки следующего кабеля.

ШАГ 12

Смонтируйте следующий кабель в IDC модуль патч-панели.

ШАГ 13

Таким же образом подготовьте и смонтируйте все кабели.

ШАГ 14

Вид полностью смонтированной патч-панели без заднего органайзера.

ШАГ 15

Установите на патч-панель задний органайзер кабеля. Задний органайзер предотвращает механическое напряжение кабеля и обеспечивает надлежащий радиус изгиба.

ШАГ 16

Закрепите каждый кабель на заднем органайзере пластиковыми стяжками. В процессе монтажа использовались нейлоновые неоткрывающиеся стяжки Hyperline GT-200MC.

ШАГ 17

Обрежьте «хвосты» стяжек с помощью кусачек.

ШАГ 18

Патч-панель после завершения процесса монтажа.

ШАГ 19

Вид патч-панели сбоку. Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля.

ШАГ 20

Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны.

ШАГ 21

Патч-панель в рабочем положении, установленная в 19″ стойку.
