- Размер рабочего поля: 300x350x150 мм
- Мощность шпинделя: 800Вт
- Количество осей: 3/4
Фрезерно-гравировальный трех-, четырехосевой станок с ЧПУ Роутер 3030 компании ООО СК «Роутер»
предназначен для обработки материалов твердостью до 45 HRC. Конструктив и жесткая станина станка исполнены по ГОСТ 12.2.009-099 из материала В95ПЧТ2 толщиной до 10.0 мм, выполнен отжиг, виброснятие напряжений. Посадочные на станине изготовлены строганием, фрезерованием и шлифованием «за один установ», также произведена очистка, грунтовка и покраска порошковой краской. Создан для выполнения фрезерной обработки сложных деталей, поверхностей, пуансонов, точной механики, клише, пресс-форм, профилировочных роликов, мастер-моделей, накатных плашек, волоков, дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.
Пример фрезерования №1 на станке Роутер 3030 при изготовлении пресс-формы сложной конфигурации: черновая по материалу Д16Т, фреза трехзаходная, твердосплав d: 6.0 мм., подача 1200 мм/мин, съем 1.5 мм за проход.
Пример фрезерования №2 на станке Роутер 3030 при изготовлении двухместной пресс-формы сложной конфигурации: черновая по материалу СТ3, фреза трехзаходная, твердосплав с напылением d: 6.0 мм., подача 800 мм/мин, съем 0.06 мм за проход.
Внимание! Новая услуга: выездная демонстрация станка. Бесплатно привезём оборудование к вам на предприятие и покажем его работу. Звоните: +7 499 113 12 20. Подробности по здесь.
Описание:
Профессиональный фрезерно-гравировальный станок с ЧПУ в настольном исполнении.
Малогабаритная модель Роутер 3030 позволяет осуществлять высокоточную обработку различных материалов по трем и четырем координатам.
Доступная цена делает Роутер 3030 отличным решением для малого бизнеса.
Основные характеристики:
| Рабочее поле XYZ: |
300x300x150 мм |
| Мощность шпинделя:
|
2,2 кВт |
| Скорость вращения: | до 24 000 об/мин |
| Точность позиционирования: | 47 / 300 мкм/мм |
| Вес: | 100 кг |
Внимание! Новая услуга: выездная демонстрация станка. Бесплатно привезём оборудование к вам на предприятие и покажем его работу. Звоните: +7 499 113 12 20. Подробности по здесь.
Сферы применения
Станок создан для металлобрабатывающих мастерских, и для предприятий где требуется выполнение скоростных и высокоточных работ по фрезерованию.
Обрабатываемые материалы
Фрезеровка
- Цвет.мет.
- Латунь
- Алюминий
- Дюраль
- АМГ 3-8
- Д16-19Т
- В95ПЧТ2
- Титан
- Дерево
- Фанера
- МДФ
- ДСП
- ЛДСП
- Воск
- Оргстекло
- Поликарбон
- FR4
- Текстолит
- Пластмасса
- Пластик
- Карбон
Гравировка
- Чугун
- Нерж.сталь
- Брон.сталь
- Титан
- Сапфир
- Конс.стали
- Инст.стали
- Цвет.мет.
- Латунь
- Алюминий
- Дюраль
- АМГ 3-8
- Д16-19Т
- В95ПЧТ2
Не нашли нужного
материала в списке?
Образцы продукции
-
Пресс-форма для капсулы многоразовой — 1
Пресс-форма для капсулы многоразовой — 1
-
Пресс-форма для капсулы многоразовой — 2
Пресс-форма для капсулы многоразовой — 2
-
Пресс-форма для капсулы многоразовой — 3
Пресс-форма для капсулы многоразовой — 3

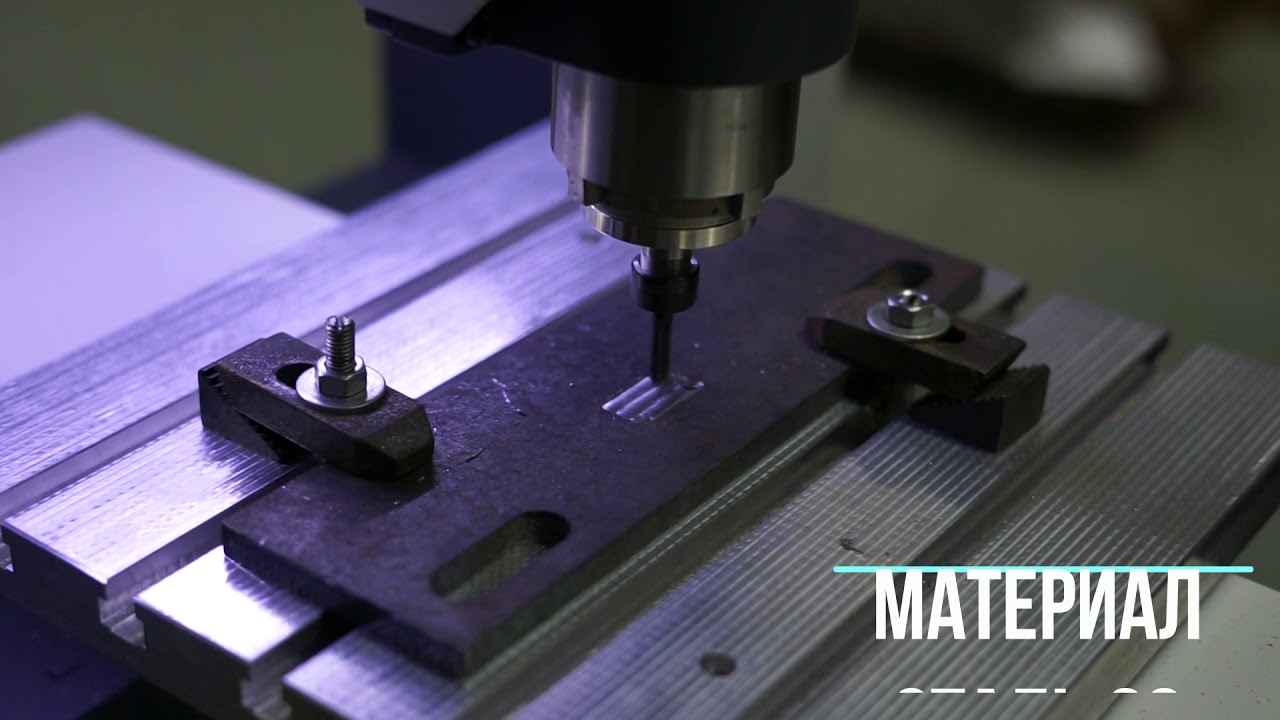

Видео работы станка
Особенности и преимущества
Детали станка изготовлены из металла, что гарантирует высокую прочность. Передвижение по трем осям производится по линейным рельсовым направляющим. Прочный и ровный рабочий стол СТ3 (толщиной 16мм.) позволяет зажимать детали при помощи специального механического зажима(входит в комплект) .
Отзывы
Респондент
Имя: Петрушин Виталий Сергеевич
Должность: коммерческий директор
Компания: ООО «Полипроф-Л»
Смотреть все
Похожие станки
-
790 000 руб
Рабочее поле XYZ: 320x220x220 мм Мощность шпинделя: 2.2 кВт Скорость вращения: до 24 000 об/мин Точность позиционирования: 47 / 300 мкм/мм Вес: 285 кг -
По запросу
Рабочее поле XYZ: 300x200x120 мм Мощность шпинделя: 0.8 кВт Скорость вращения: до 24 000 об/мин Точность позиционирования: 47 / 300 мкм/мм Вес: 125 кг
Смотреть все
Покупая у нас вы получаете:
-
Гарантия
Покупая наше оборудование вы получаете полную техническую поддержку по запуску оборудования и 1 год реальной гарантии от производителя.
-
Доставка
Доставка производится транспортной компанией «Деловые линии». Все грузы тщательно упаковываются и страхуются в обязательном порядке.
-
Наладка
При передаче оборудования производится ознакомление с работой станка. На весь срок службы предоставляется: обслуживание, техническая поддержка и расходные материалы.
Выгодные условия рассрочки и лизинга:
Рассрочка
-
60%
Первоначальный взнос -
0%
На 4 месяца равными долями
Лизинг
-
500
т.р.
Минимальная сумма сделки -
до
37
мес
Срок лизинга -
20%
Минимальный авансовый платеж
Запросить расчёт
Стойка ЧПУ «Балт-Систем», РФ, трех-/четырехосевой единовременной интерполяции
Станция СОЖ
Армированный прозрачный шланг (аспирация) диаметр 40мм
Стойка ЧПУ «Хайденхайн», Германия, трехосевой единовременной интерполяции
Пульт станка
Стол – шкаф на виброопорах под Роутер 3030 (1200х800х650мм) /(1050х600х650мм)
Техническое зрение «Дельта»: черно/белая камера 5 Megapixel + кабель
Рабочий стол, материал Cт 40Х улучшенный 55 HRC, 350 х 300 х 40 мм., Т-обр. паз 10 х 18 мм
Вакуумный съемный матричный стол (одно-/двухзонный, вакуумная система выбирается отдельно)
Техническое зрение «Дельта» (до 4 камер) для установки нулевых точек и коррекции угла положения, для выверки, «задано/выполнено»
Поддон под станок с фильтрующим устройством
Серво/шаговый привод на ось X,Y,Z
Лицензионное П.О. GеММа-4D Professional 1х1
Стойка ЧПУ «Дельта» Тайвань, аналог «Fanuc» трех-/четырехосевой единовременной интерполяции
Камера для установки нулевых точек и коррекции угла положения заготовки на базе интерфейсной платы ЧПУ производства «Роутер»
Техническое зрение «Дельта»: контроллер обраб. изображения на 2 камеры, для установки нулевых точек и коррекции угла положения
Сервопривод Дельта 200 Вт на ось X, Y, Z
ЦС (Центральная смазка направляющих и ШВП) на ось X,Y,Z
Стойка ЧПУ «Мицубиши», Япония, трех-/четырехосевой единовременной интерполяции
Кабинет со встроенным поддоном для подключения станции СОЖ
Сервопривод Дельта 200 Вт + обратная связь (EtherCAT) на ось X, Y, Z
Лицензионное П.О. GеММа-3D Professional 1х1
Набор цанг для шпинделя ELTE/HSD
Фрезерно-гравировальный трех-, четырехосевой станок с ЧПУ Роутер 3030 предназначен для обработки материалов твердостью до 49 HRC, фрезерной обработки сложных деталей, поверхностей, пуансонов, точной механики, клише, пресс-форм, профилировочных роликов, мастер-моделей, накатных плашек, волоков, дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.

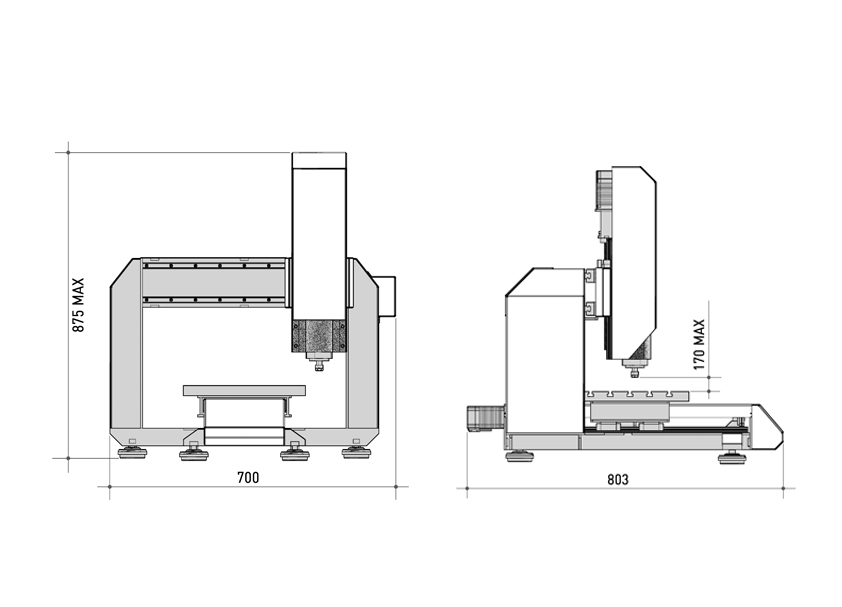

Габариты модели:
Конструктив и жесткая станина станка исполнены по ГОСТ 12.2.009-099 из материала Ст3/Ст20 толщиной до 10.0 мм, выполнен отжиг, виброснятие напряжений. Посадочные на станине изготовлены строганием, фрезерованием и шлифованием «за один установ», также произведена очистка, грунтовка и покраска порошковой краской.
| Рабочее поле | 300х300 |
| Перемещение по Z | 170 мм |
| Скорость вращения | 24.000 об/мин |
Компания 3DVision — официальный дилер оборудования СК «Роутер». Наши менеджеры смогут подобрать и поставить оборудование «Роутер» подходящее для ваших задач. Для получения дополнительной информации свяжитесь с нами удобным способом: по телефону, через электронную почту или форму заявки на сайте.
| Артикул | 196580 |
| Производитель | СК «Роутер» |
| Страна производитель | Россия |
| Вес нетто | 99 кг |
| Мощность шпинделя | 2200 Вт |
| Обработка по типу материала | Обработка металла |
| Форм-фактор (Габариты) | Стационарный |
| Размер рабочего поля | 300×300 |
-
Доставка по адресам, расположенным в пределах европейской части России, обычно занимает не более
двух-трёх
рабочих дней — с понедельника по пятницу. -
Доставка по адресам, расположенным за пределами страны, обычно занимает больше времени, но мы стараемся
отправлять наши заказы самым быстрым способом.
194100, Россия, Санкт-Петербург, ул. Кантемировская, д. 39, литера А, пом. 37-Н, офис 226А (2
этаж, отдельный угловой вход)
Пожалуйста, предупреждайте заранее о Вашем приезде для подготовки закрывающих документов.
Для забора продукции необходима печать или доверенность.
При единовременном заказе оборудования и материалов на сумму от 40 000 рублей, доставка до
терминала транспортной компании в городе заказчика — бесплатно! *
Стоимость и сроки доставки:
- Санкт-Петербург и ЛО: от 300 руб., 1 раб. день.
- Москва и МО: от 500 руб., 1-2 раб. дня.
- Регионы и заграница: уточняйте по контактным телефонам в Москве и Санкт-Петербурге.
РАССЧИТАТЬ ДОСТАВКУ
Для выбора оплаты товара с помощью банковской карты на
соответствующей странице сайта необходимо нажать
кнопку
«Оплата банковской картой». Оплата происходит через авторизационный сервер Процессингового центра Банка
с
использованием Банковских кредитных карт следующих платежных систем:
К оплате принимаются все виды платежных карточек VISA, за исключением Visa Electron.
В большинстве случаев
карта
Visa
Electron не применима для оплаты через интернет, за исключением карт, выпущенных отдельными банками. О
возможности
оплаты картой Visa Electron вам нужно выяснять у банка-эмитента вашей карты.
На сайте к оплате принимаются все виды MasterCard.
Фрезерный станок Техно-ЧПУ 3030 Версия 5 (2021г.)
Цена: По запросу* Цена без НДС. (Не облагается НДС, ввиду применения к Производителю УСНО)
Фрезерно — гравировальный трех/четырех осевой ЧПУ станок создан для цеховой доработки деталей для опытных лабораторий,
медицинских лабороторий, малых производств и частных мастерских. Прецизионное изотовление изделий для рекламной техники
(фрезерование, гравирование, резка), рельефной техники (монеты, медали, штемпели), гравировальнаой техники (таблички, кубки),
индустриального гравирования (таблички, этикетки, предупредительные табло), электроники (передние панели, подпись электрошкафов, печатные платы, корпуса),
моделестроения (архитектура, хобби), печатные платы, мастер — моделей, шильды, матрицы, пуансоны,точная механика, клише, пресс-формы. Нанесение шрифта, ГОСТ шрифт,
скелетные/художественные и военные шрифты на изделия в качении и вращении на круглые, сферические, сложнопрофильные поверхности во вращении на 360 град, так же фрезерная
обработка изделий и сферических сложнопрофильных поверхностей во вращении на 360 град. Изготовление изделий из материалов: стекло, оргстекло, FR4, стеклотекстолит,
пластик, модельный пластик, гипс, карбон, цветные металлы( алюминий, дюраль и т.д.)
| Наименование | Значение |
|---|---|
| Направляющие | Рельсовые 15-го размера |
| XY ПРИВОД | ШВП 1204 |
| Z ПРИВОД | ШВП 1204 |
| Кол-во опорных кареток на оси Z | 4шт. |
| Шпиндель | 1500Вт, ER11, 24000 об\мин. |
| Привод | СЕРВОШАГОВЫЕ ДВИГАТЕЛИ Nema23(фланец 57мм) |
| ЧПУ система | Автономный ЧПУ контроллер NCD02 |
| Точность повторяемости | 0.052 мм. |
| Минимальный шаг станка по XY | 0,00125 мм. |
| Максимальная скорость перемещения | 3000 мм\мин. |
| Размеры рабочего стола | 300х300 мм. |
| Рабочий стол, материал | Д16Т |
| Крепление заготовки на рабочий стол | Т-обр. паз 10 х 16 мм. |
| Рабочий ход по осям XY | 340х350 мм. |
| Рабочий ход по оси Z | 180 мм. |
| Напряжение питания | ~220В 50Гц |
| Вес станка | 75 Кг. |
Габаритные размеры
Комплектация
- Станок Техно-ЧПУ 3030
- ЧПУ контроллер NCDD02
- Шпиндель 1500Вт ER11, 24000 об\мин.,воздушное охлаждение.
- Дополнительное освещение «зоны обработки»станка
- Набор цанг ER11 3,175/4/5/6/8
- Набор универсальных твердосплавных фрез(10 шт.).
- Приспособления для крепления заготовоки на рабочем столе.
- Датчики машинного нуля(Home) на осях X,Y,Z.
- Датчик установки Z координаты TOOL SENSOR.
- Ключи для установки\сьема рабочего инструмента.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D Full Start
Стоимость оборудования в том числе включает:
- Пуско-наладочные работы на территории заказчика (Москва и М.О.);
- Доставка до ТК Деловые линии, страховка.
- Дистанционная клиентская поддержка на весь срок эксплуатации оборудования.
Дополнительные опции
- MPG Пульт ручного управления станком.
- Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø80 мм. .+ задняя бабка.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-4D Professional 1х1 + тех. Поддержка
- Cиситема СОЖ
- Подготовка под аспирацию
- Индивидуальное обучение (одного сотрудника) на территории заказчика (Москва и М.О.), (1 рабочий день)
Полный список дополнительных опций можно получить по запросу на info@cncrouter.ru
Видео работы станка
Отправить запрос на станок Техно-ЧПУ 3030 Версия 5
