Приветствую заглянувших! Хочу познакомить вас с недорогим универсальным устройством для выхода в интернет. Именно так позиционирует свой роутер компания UPVEL. Речь в обзоре пойдет о роутере, который и правда выделяется своей всеядностью к возможностям подключения. Но давайте не будет обманываться красивыми словами! Обо всем по порядку.
Технические характеристики
Для начала познакомимся с техническими характеристиками самого устройства. Взяты они с сайта компании.
ADSL
Поддержка ADSL: есть
Поколение ADSL: ADSL, ADSL2, ADSL2+
Поддерживаемые стандарты ADSL: Annex A/I/J/L/M
Диапазон частот Wi-Fi модуля: 2.4 ГГц
Максимальная скорость Wi-Fi соединения: 300 Мбит/с
Тип и количество антенн: внешние несъемные x2
Порты
Количество LAN портов: 4
Базовая скорость передачи данных: 10/100 Мбит/сек
Количество и тип USB портов: 1 USB 2.0 типа A
Функции USB порта: DLNA-сервер, FTP-сервер, Samba-сервер, подключение 3G модема, подключение 4G модема, подключение LTE модема, подключение USB-накопителя, принт-сервер
Габариты, Вес
Ширина: 160 мм
Глубина: 135 мм
Высота: 35 мм
Вес: 0.28 кг
Как уже видно из характеристик, поддержки диапазона в 5 ГГц у роутера нет, но привычные для большинства устройств данной ценовой категории 2.4 ГГц присутствуют. Отметим наличие и USB порта. На этом с характеристиками закончим и перейдем к устройству.
Упаковка и внешний вид

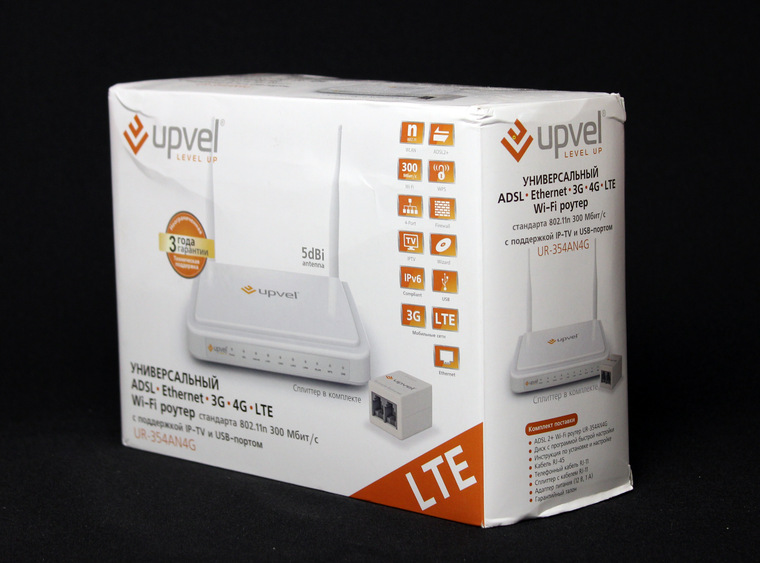

Поставляется роутер в картонной коробке, оформленной в фирменном стиле компании. На гранях заботливо расположены: основные преимущества, модель, фирма производитель и другая информация. Так же можно заочно познакомиться с изображением обозреваемого роутера.
Не будем затягивать и приступим к распаковке. Извлекая контейнер, знакомимся с комплектом поставки.

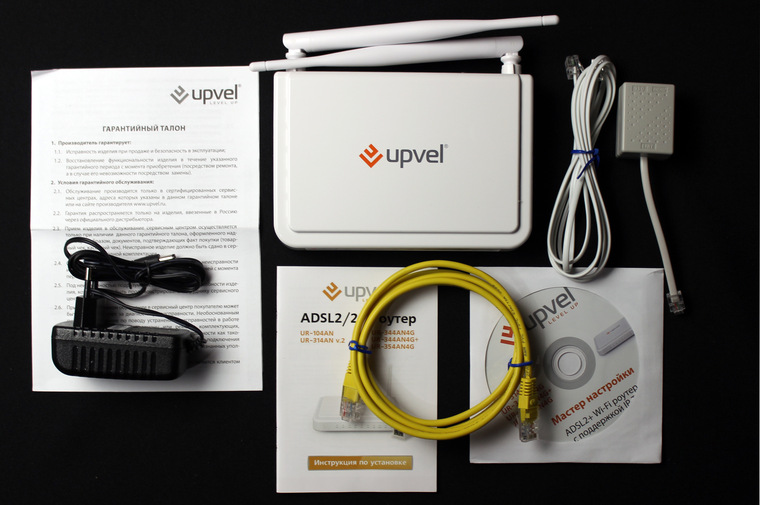

В комплектацию входят:
- Роутер
- Патч-корд
- Адаптер питания
- Сплиттер для телефонного кабеля
- Диск с быстрой настройкой
- Гарантийный талон
- Инструкция
- Патч-корд для подключения ADSL
Традиционный набор, дополненный сплиттером под расширенные возможности устройства. Все бережно упаковано и уложено. Останавливаться на комплекте поставки не будем, он не так интересен, как собранный комплект и его настройка.

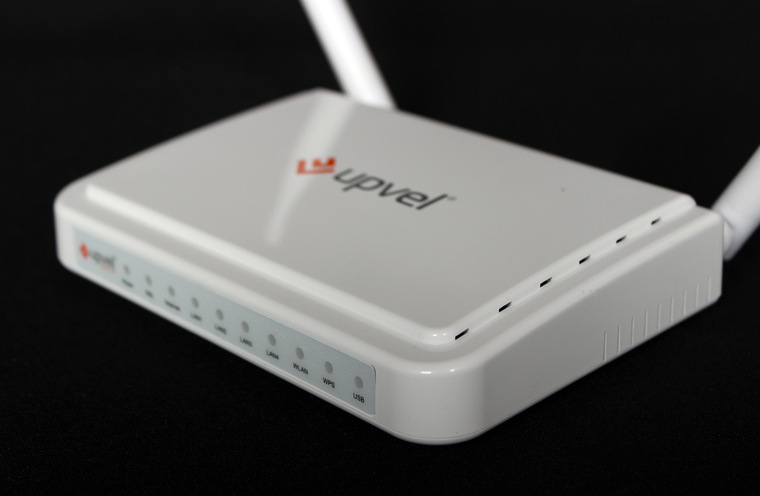

Корпус роутера выполнен из глянцевого белого пластика. Пыль и отпечатки на такой поверхности не так заметны, а вот разводы и грязь – вполне. Сверху на роутер нанесен логотип компании производителя. На переднюю панель вынесены информационные значки, уведомляющие о подключении.

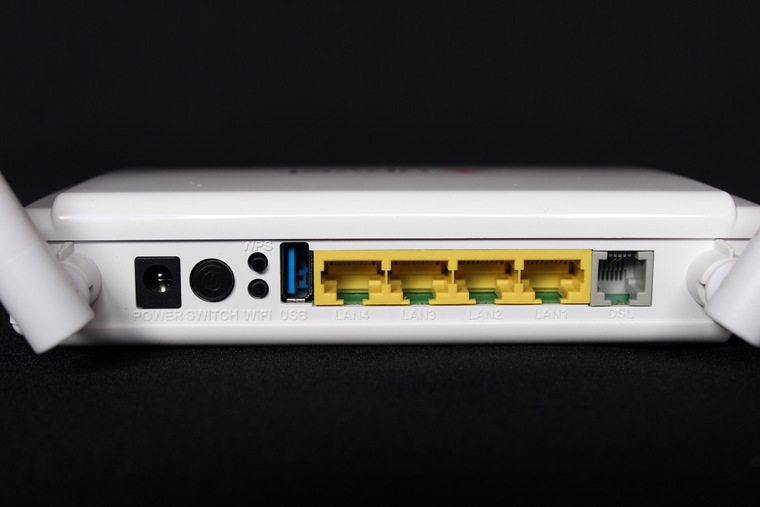

С противоположной стороны расположены:
- •
- Разъем
- для
- подключения
- блока
- питания•
- Кнопка
- включения•
- Включение
- функции
- Wi-Fi
- protected
- setup•
- Кнопка
- включения\отключения
- Wi-Fi
- •
- USB•
- 4
- разъема
- для
- подключения
- RJ-45•
- Разъем
- для
- подключения
- RJ-11
На боковых гранях никаких элементов нет.

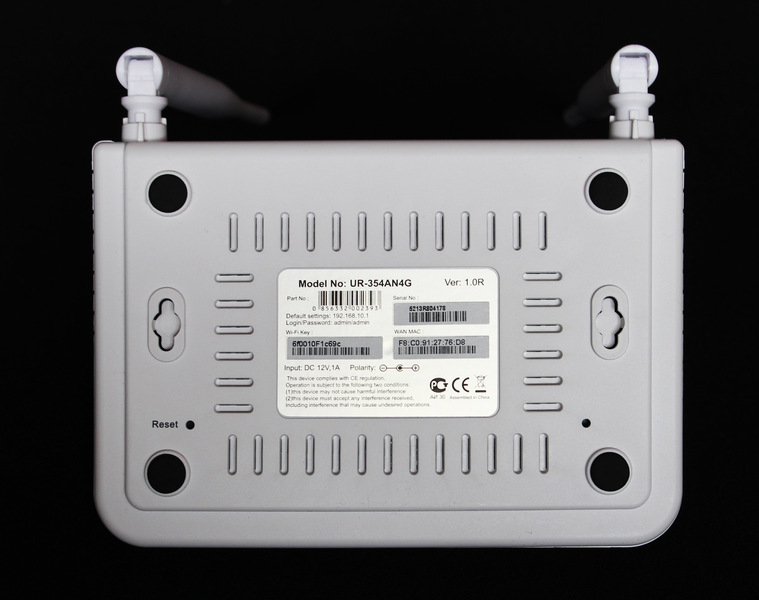

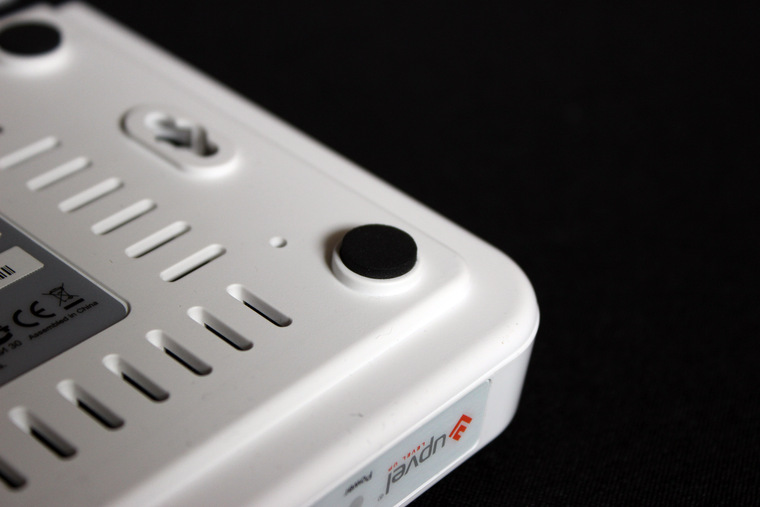

Перевернув роутер, увидим ножки, выполненные из вспененного материала. Роутер устанавливается устойчиво, но в сравнении с резиновыми ножками перемещается по поверхности легко. Также имеются монтажные крепления под установки на стену.
Еще тут наклейка с информацией о модели и доступом к веб-интерфейсу, версия прошивки. Вокруг наклейки расположились отверстия для циркуляции воздуха. Такие отверстия расположены на всем роутере.

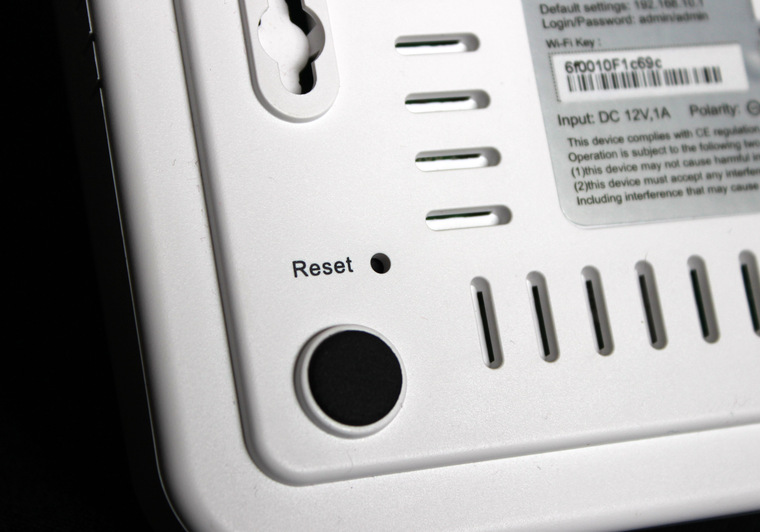

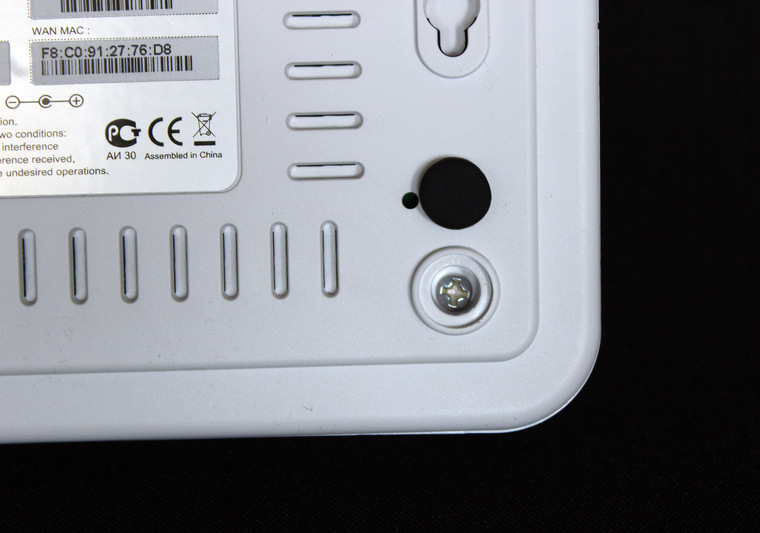

Последний элемент — отверстие перезагрузки. Доступ не самый оперативный, но на практике необходимости в частом использование нет.

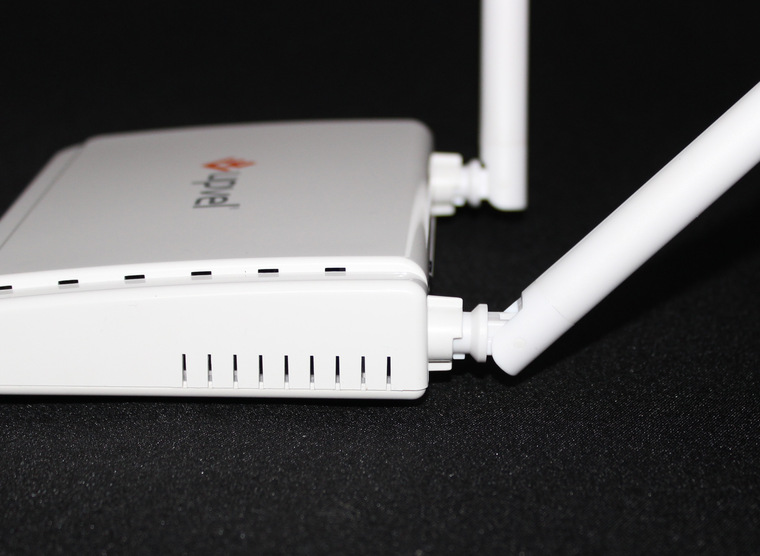

Стоит так же отметить антенны. Они имеют угол поворота по горизонтали 180 градусов. Они несъемные и с ограничителем поворота. По вертикали поворачивается лишь на 90 градусов.
Установка и настройка
Данная информация предназначена для новичков, производящих первое в своей жизни подключение к интернету через подобное устройство. Информация, описанная ниже, так же присутствует в руководстве пользователя.

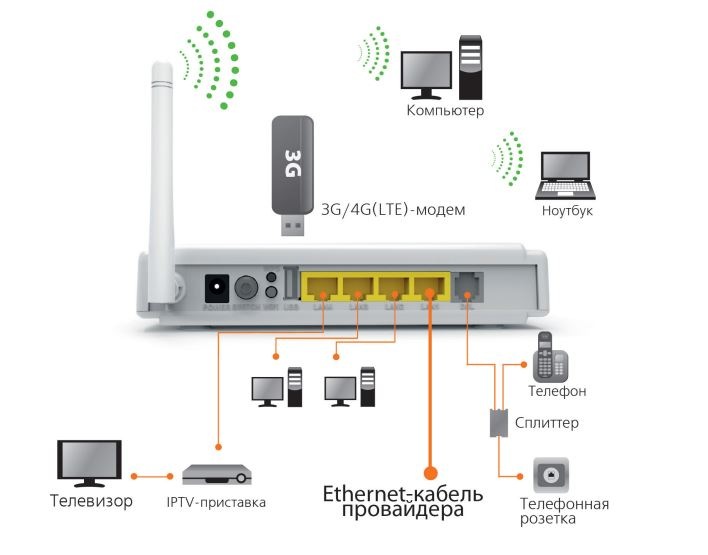

В зависимости от типа подключения: через телефонную линию или витую пару. Выберите нужный вариант:
Телефонный провод с коннектором RJ12\11 подключается к сплиттеру. Из сплиттера провод, через патч-корд, подключается к специальному порту на роутере.
Витая пара от провайдера подключается в любой из 4 портов роутера.
Для настройки роутера необходимо набрать в адресной строке браузера IP устройства, по умолчанию 192.168.10.1, авторизоваться и приступить к настройке. Информация об IP адресе для настройки, а также связку логин и пароль можно найти на обратной стороне роутера.

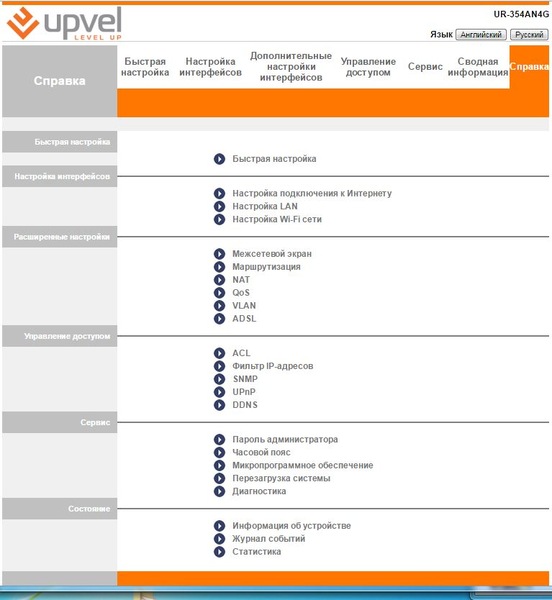

После авторизации доступны настройки роутера, которые разбиты на группы для удобства навигации. В каждой отдельной группе находятся более конкретные элементы настроек.
Быстрая настройка – данную группу пропущу в силу того, что рекомендуемые действия просты и делаются с помощью мастера поэтапно. Всё очень просто даже для новичка.

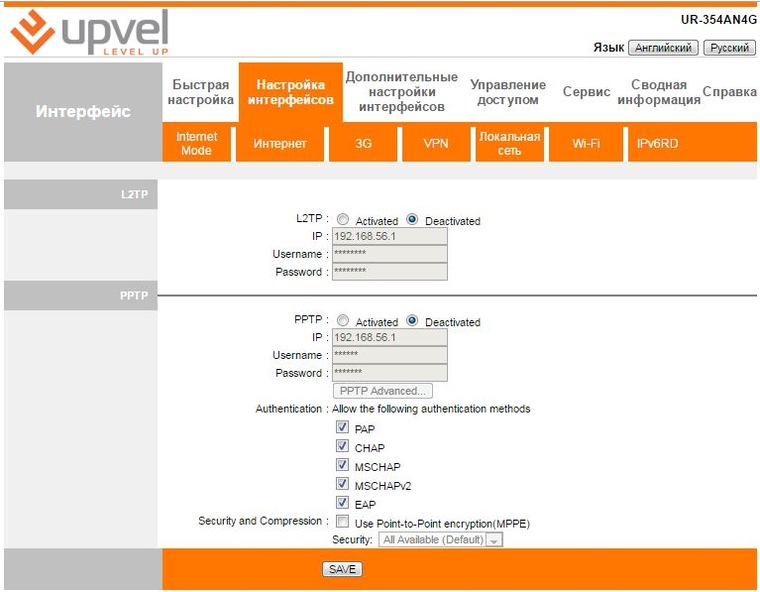

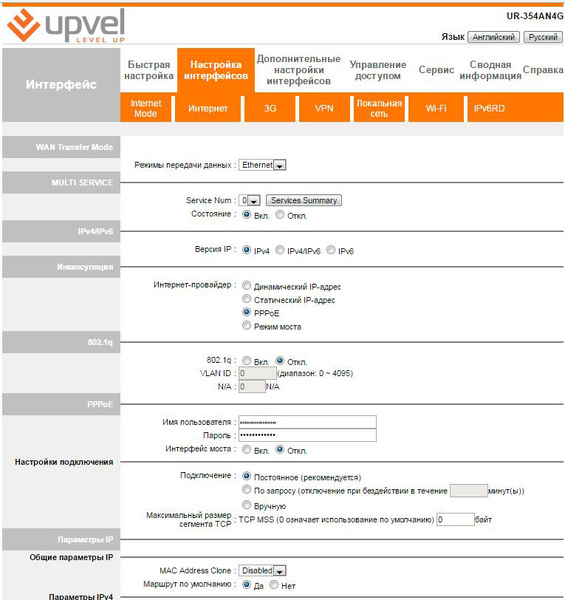

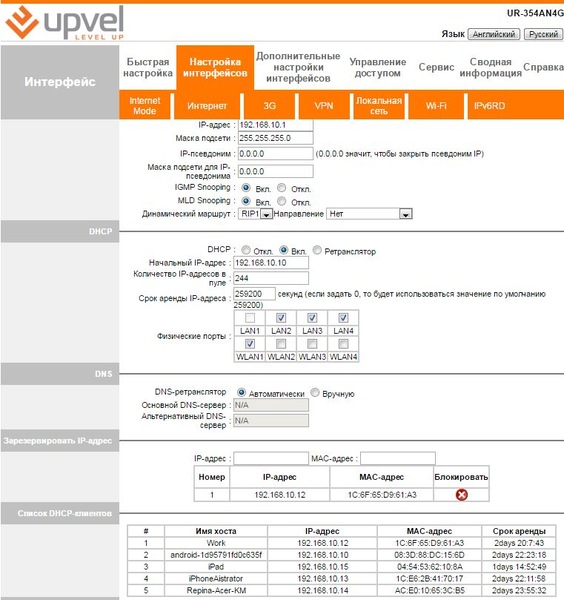

Настройка интерфейсов — большая группа с множеством вкладок. Именно в этой группе настраивается соединение с глобальной сетью. В internet mode можно выбрать ручной режим с альтернативным подключением или воспользоваться автоматическим выбором. Остальные вкладки отвечают за конкретные настройки. Все понятно из их названий.

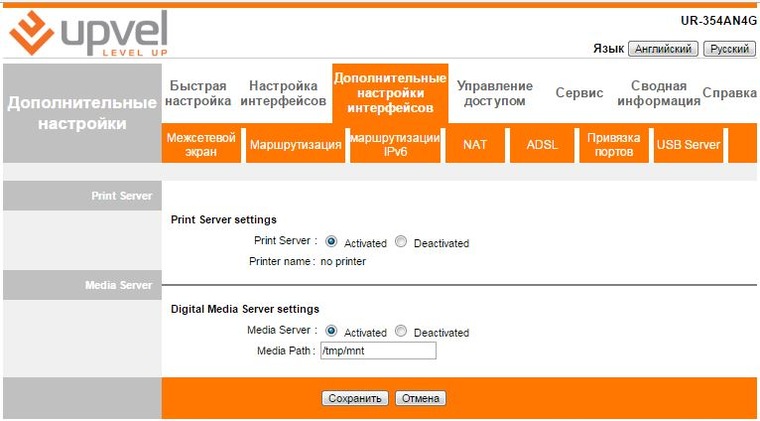

Дополнительные настройки интерфейсов – позволяют активировать межсетевой экран, настроить пользовательскую маршрутизацию, произвести привязку портов и настроить USB сервер.

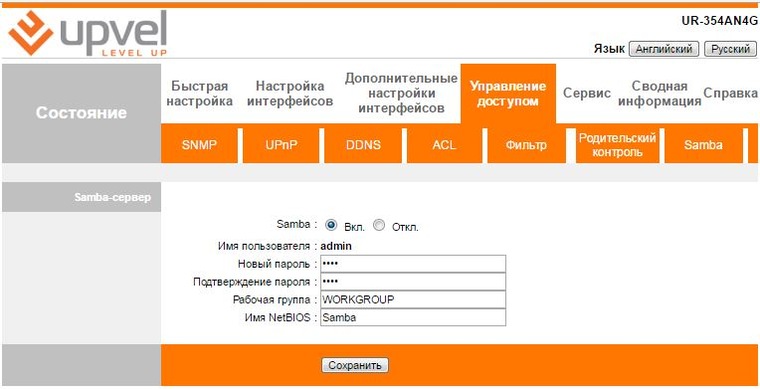

Управление доступом – Настройка SMB, родительского контроля, фильтров.

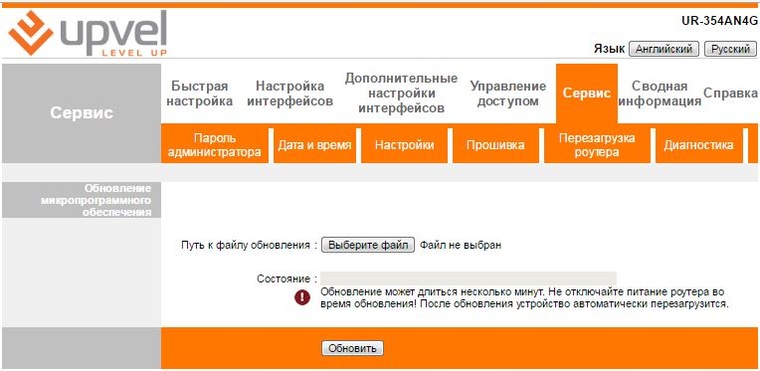

Сервис – Управление системными настройками устройства.
Сводная информация – вкладка позволяющая получить информацию о состоянии устройства и подключений, потребление трафика.
Справка – раздел, в котором собрана информация по часто задаваемым вопросам.
В формате обзора, подробно останавливаться на каждом из разделов не стал. Можно долго и тонко отстраивать маршрутизацию, пробрасывать порты и выставлять время, когда роутер доступен.
Общие настройки довольно простые. Расскажу подробнее, на что можно обратить внимание.
На роутере есть USB порт, заботливо выкрашенный в синий цвет. На первый взгляд, можно подумать, что нам досталось устройство с USB 3.0. На деле же — это обыкновенный 2.0, маскирующийся под быстрого собрата. Наличие такой мелочи нельзя оставить без внимания. Обратимся к веб-интерфейсу, чтобы узнать, что нам доступно.
Использовать его можно разными способами:
1. Подключить принтер к роутеру и сделать принтер сетевым. Стоит помнить, что принтер в этом случае будет привязан к роутеру по местоположению физической длиной соединяющего кабеля.
2. Подключить к роутеру съёмный HDD или флешку, тем самым организовав сетевое хранилище соответствующего объёма.
3. Если роутер находится рядом, можно поставить на зарядку телефон, но это не расширит функционал устройства, а лишь задействует его в качестве источника питания.
4. Подключить модем.
Варианты использования позволяют расширить возможности роутера.
С сетевым принтером всё получилось вполне просто. К роутеру подключили офисный принтер, после этого он стал доступен в сетевом окружении.

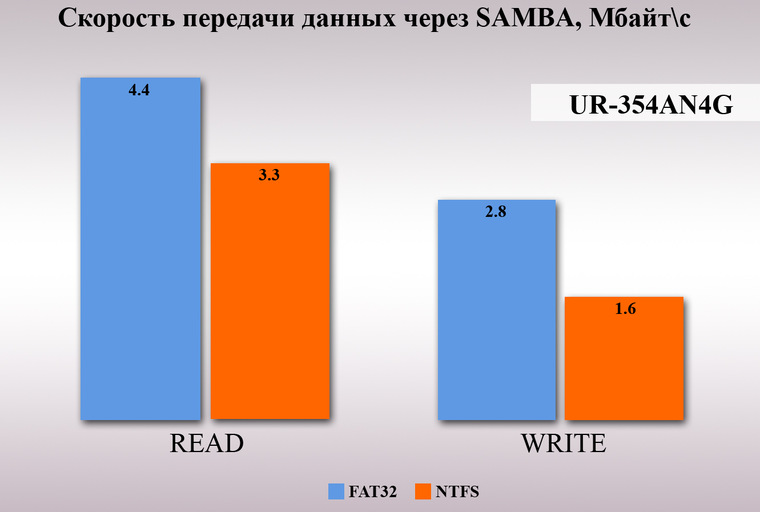

С жестким диском проблем не возникло. Диск появился в сетевом доступе. Не стоит использовать подобное решение на постоянной основе, если данный диск не является специализированным решением. Риск потерять данные всегда остаётся! Скорость обмена информаций ограничивается роутером. Для реализации полноценного хранилища с оперативным доступом роутер, вряд ли подойдет, но возможность имеется.

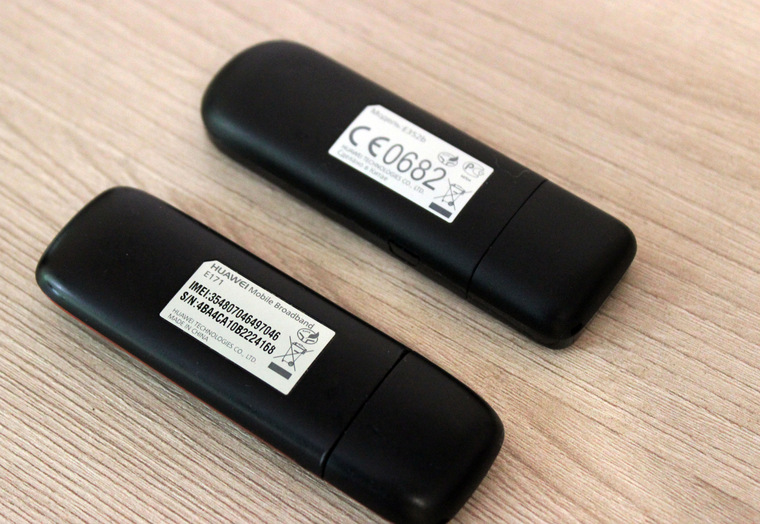

С подключением модема возникли проблемы. У меня для тестирования были припасены 2 модели и обе отказали работать с роутером. При этом модемы определялись в веб-интерфейсе и отлично работали при подключении к компьютеру. По этой причине, не удалось проверить возможность автоматической смены канала связи при обрыве текущего. Производитель на странице UR-354AN4G заботливо утаивает файл со списком поддерживаемых модемов.
ADSL соединение не тестировалось из-за отсутствия технической возможности подключения со стороны автора. Ни у кого не оказалось подобного типа подключения для выхода в интернет. Производитель заявляет, что максимальная скорость будет ограничиваться 24 Мбит/с.
Тестирование роутера
Тестирование роутера процесс необходимый. Без этого этапа невозможно сказать, можно ли одновременно качать десяток сериалов и серфить в интернете, или придётся довольствоваться чем-то одним. Для тестирования роутера была настроена routerOS, для имитации подключений через различные протоколы. Тестирование проводилось программой iperf3.

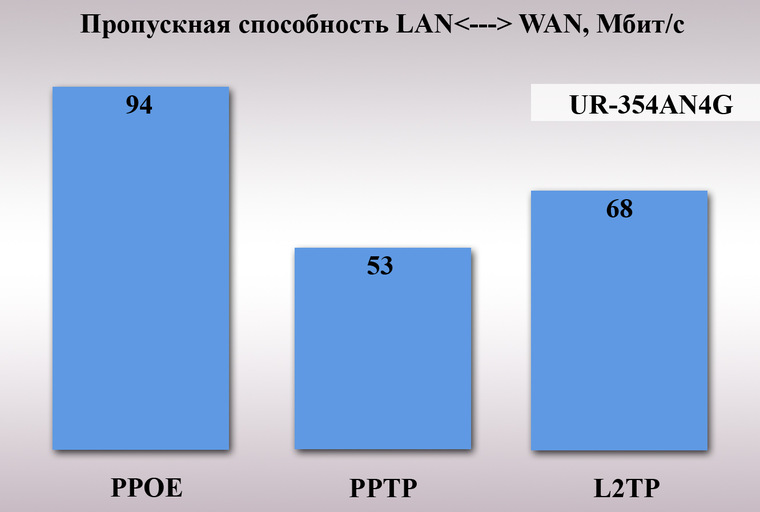

Из графиков видно, что роутер позволяет работать с PPTP и L2TP на скоростях до 70 Мбит/с. И позволяет пользоваться интернетом на скоростях 100 Мбит/с при подключении по PPPOE.

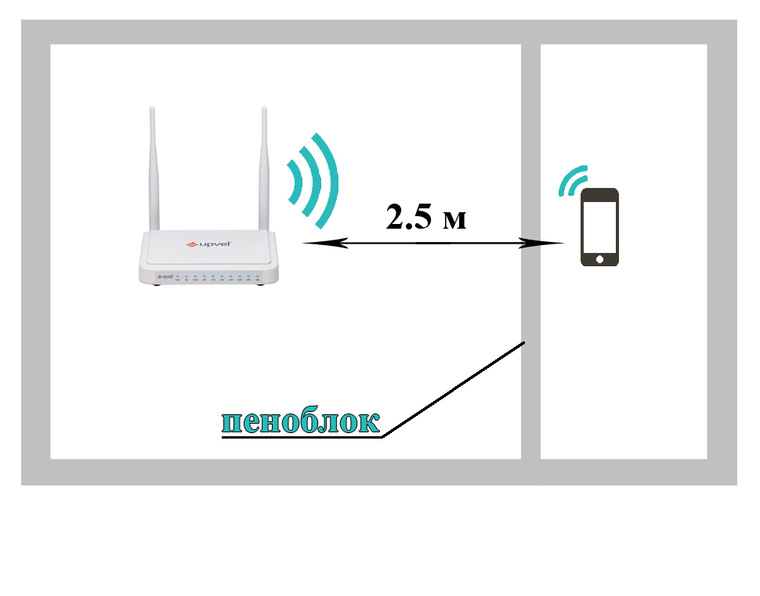

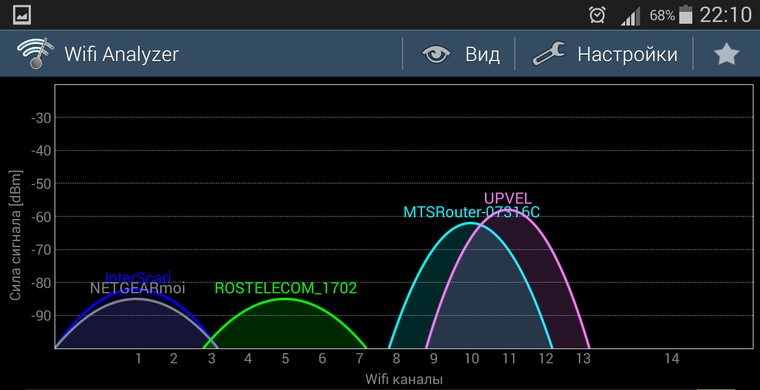

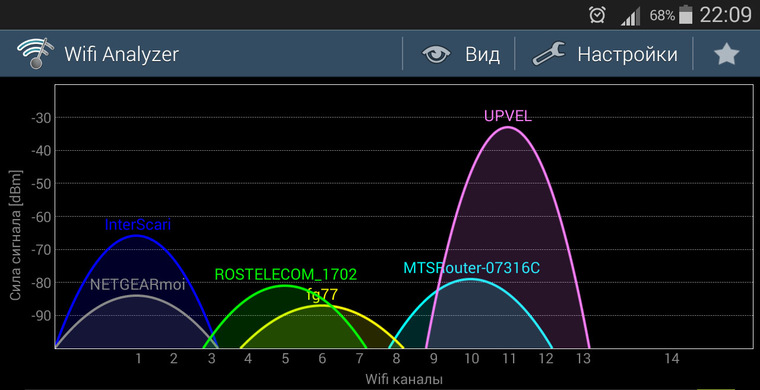

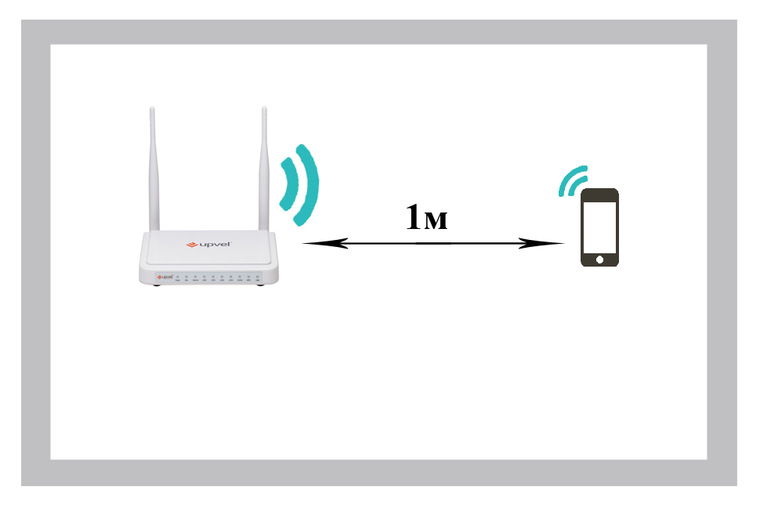

Настроенный роутер и работающий Wi-Fi конечно хорошо, но куда важнее для последнего насколько сильный сигнал роутера. Забегая вперед, скажу — для небольшой квартиры или офиса покрытие хорошее, при расположенном роутере в центре помещения. Для этого, вооружившись телефоном с приложением Wi-Fi анализатор, проверяю уровень сигнала в зависимости от удалённости.

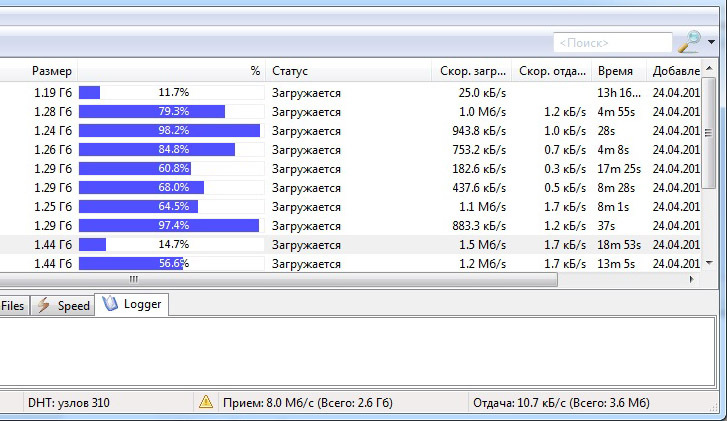

Следующий тест будет нагрузочным. Многие роутеры нижнего и среднего ценового сегмента не всегда достойно справляются с нагрузкой создаваемой пользователем. А пользователю со своей стороны хочется получить максимальный комфорт при работе с интернетом. Как же не «початиться» во время скачивания очередного сезона сериала на выходных?
Файлы на стартскачивание и на просторы необъятного.
По субъективным ощущениям изменения в отзывчивости интерфейса нет. Пункты меню подгружаются, как обычно. Роутер справился даже с формированием отчета во время нагрузки. Буду считать такой тест пройденным. Проверкой веб-интерфейса ограничиваться не буду. Так же под нагрузкой запущу фильм с высоким битрейтом с файлового хранилища на телевизоре, который подключен по Wi-Fi. Картинка плавная, без искажений. Лишь один раз при просмотре появилось уведомление о проверки сети, но появившись — мгновенно исчезло. Дальнейший просмотр фильма под нагрузкой роутера происходил без неожиданностей. Сюда можно было бы приложить скриншот использования процессора и памяти роутера, но к сожалению, данная функциональность прошивкой роутера не предоставляется.
Разбор роутера
Во время теста верхняя крышка роутера ощутимо нагревается. Перфорированные отверстия по периметру хоть и участвуют в охлаждении, выпуская нагреваемый воздух наружу, но в целом ситуацию с нагревом не улучшают.
Разбирается роутер быстро и просто. За четырьмя накладками-ножками скрываются винты.

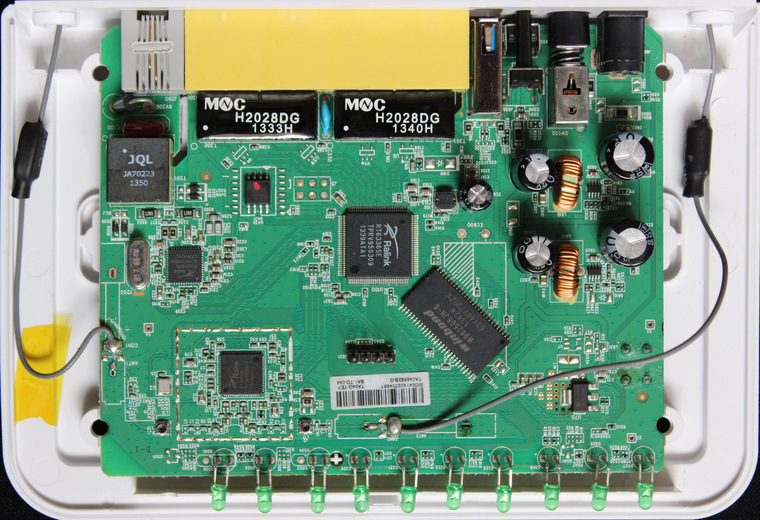

Открутив все, получаем свободный доступ к внутренностям устройства. Радиаторов нет. Антенны припаяны к плате. Специального прибора для измерения температуры у меня нет. Для определения самого горячего элемента прикасался к чипам пальцем. Палец выдерживал температуру большинства чипов, но один из них оказался очень горячим. Удерживать палец не удавалось даже 2-3 секунды.
Пришло время обратиться к маркировкам чипов. За основу взята платформа Ralink, RT63365E – процессор и чип RT63087N отвечающий за работу ADSL. Рядом с процессором расположен чип памяти W9825G6JH-6. Сильнее всего нагревался чип RT63087N, хотя ADSL не был задействован.
Вывод
Роутер UR-354AN4G можно назвать универсальным. Устройство сочетает обширные возможности для выхода в интернет, что, является огромным плюсом. Для домашнего использования реализованы все возможные сценарии использования. Что же до скорости, то UR-354AN4G позволяет использовать скорость вашего провайдера на полную, переваривая тарифы со скоростями более 80 Мбит\с. Бесперебойная работа на протяжении всего тестирования и отличная «отказоустойчивость» под нагрузкой делает роутер неплохим кандидатом для покупки. Как таковых минусов у устройства нет, огорчает не запустившиеся модемы и низкая скорость работы с подключенным диском.
Достоинства
Простота настройки
Стабильная работа под нагрузкой
Русифицированный интерфейс
Разнообразие типов подключения к интернету
Может не понравится
Низкая скорость работы SAMBA.
Наиболее удобным и быстрым способом организации доступа к интернету является кабельное подключение. Однако не во всех регионах и ситуациях это возможно, так что решения с поддержкой ADSL остаются востребованы. А в некоторых ситуациях единственным вариантом являются сети 3G/4G.
Многофункциональные роутеры с поддержкой нескольких вариантов подключения к интернету могут помочь не только сэкономить, но и обеспечить резервный канал, в случае если надежность основного не устраивает.
С одной из таких моделей мы познакомимся в этой статье. Роутер Upvel UR-354AN4G может работать с ADSL, Ethernet и USB-модемами. Он имеет четыре проводных порта 100 Мбит/с, беспроводную точку доступа стандарта 802.11n, работающую в диапазоне 2,4 ГГц с максимальной скоростью соединения 300 Мбит/с, а также порт USB для модемов, накопителей и принтера.
Комплект поставки и внешний вид
Упаковка роутера оформлена в традиционных цветах производителя — белом и оранжевом. Есть фотография устройства, его описание, подробные технические характеристики, схемы подключения и использования. Все это — на русском языке.
Из-за поддержки ADSL комплект поставки немного шире, чем обычно: роутер, внешний блок питания 12 В 1 А, патч-корд, телефонный кабель, сплиттер, компакт-диск с электронной документацией и утилитами настройки для Windows и Mac OS, краткая инструкция (на русском языке), гарантийный талон. Гарантийный срок обслуживания составляет три года.
Корпус устройства выполнен из белого пластика, глянцевого на верхней крышке и матового на дне. Внешние размеры относительно небольшие — 16×11×3,5 сантиметров без учета антенн и подключения кабелей.
Сверху, на торцах и дне есть решетки вентиляции. Во время тестирования проблем с перегревом устройства замечено не было.
Опирается корпус на традиционные резиновые ножки, есть возможность крепления на стену антеннами вниз или вверх. На переднем торце находятся десять индикаторов, имеющих зеленый цвет. Яркость у них относительно невысокая, так что привлекать лишнее внимание они не будут.
Сзади по краям установлены несъемные антенны, имеющие две степени свободы. Между ними плотной группой идут все разъемы и несколько кнопок: вход блока питания с выключателем, кнопки WPS и отключения Wi-Fi, порт USB 2.0, четыре сетевых разъема 10/100 Мбит/с (один из них может работает и в режиме WAN), вход телефонной линии. Скрытая кнопка сброса установлена на дне роутера.
Как видите, дизайн вполне традиционный. Некоторое неудобство может быть вызвано расположением кнопок: при подключенном в порт USB устройстве или кабеле воспользоваться ими будет трудно, хотя требуется это обычно редко.
Аппаратная конфигурация
Роутер построен на базе процессора Ralink RT63365E, который включает в себя коммутатор, модуль ADSL и контроллер USB. Ядро процессора, выполненное по архитектуре MIPS 34K, работает на частоте 420 МГц. Дополнительно используются внешний радиоблок Ralink RT5392L и вспомогательный чип ADSL Ralink RT63087N. Объем флэш-памяти для прошивки составляет 8 МБ. Оперативная память представлена одной микросхемой объемом 32 МБ. Отметим, что радиатора на процессоре нет. Антенные кабели припаяны к плате, но есть и микроразъемы. Также присутствует консольный разъем. Роутер тестировался с прошивкой версии V1.667.
Настройка и возможности
Веб-интерфейс роутера доступен по адресу 192.168.10.1. Он представлен на русском и английском языках. Есть встроенная справочная система, хотя и неполная. Удаленная настройка возможна по http и https, причем номера портов можно поменять. Дополнительно можно установить ограничения на IP-адреса систем, допущенных к управлению.
Из-за широких возможностей по подключению к интернету интерфейс получился достаточно сложным. Так что начинающим пользователям можно попробовать воспользоваться комплектным мастером настройки или функцией «Быстрая настройка» в интерфейсе для установки параметров доступа к интернету и опций беспроводной сети. Также надо заметить, что некоторые из функций недокументированны и не очень понятно, для чего и как их можно использовать. В прочем, подобная ситуация часто встречается, когда производитель активно обновляет встроенное программное обеспечение, так что не всегда документация за ним «успевает». Отметим, что компания выпускает обучающие видеоролики по настройке оборудования, которые могут оказаться полезными начинающим пользователям.
Основное меню находится в верхней части страницы. После выбора раздела, во второй строке открывается набор его страниц. Главным разделом является настройка интерфейсов. Причем можно запрограммировать сразу несколько вариантов с указанием первичного канала и резервных.

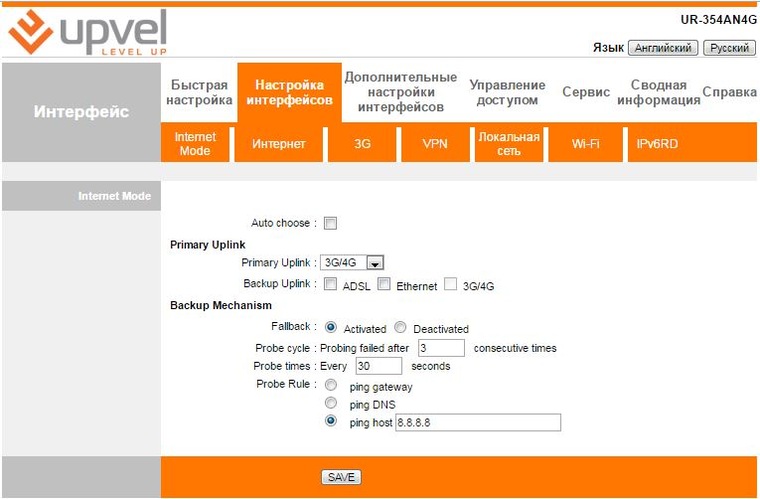

Предусмотрен автоматический возврат на основной канал при его восстановлении. Настройки ADSL обычные — насколько PVC, PPPoE/PPPoA и тому подобное. Для Ethernet можно использовать режимы IPoE, PPPoE, PPTP и L2TP. Кроме того, есть поддержка IPv6. Модемы 3G/4G определяются автоматически, так что пользователю остается только указать параметры доступа в сеть.
Настройки локального сегмента позволяют выбрать собственный адрес роутера, изменить параметры сервера DHCP, в том числе и запрограммировать назначения MAC—IP.

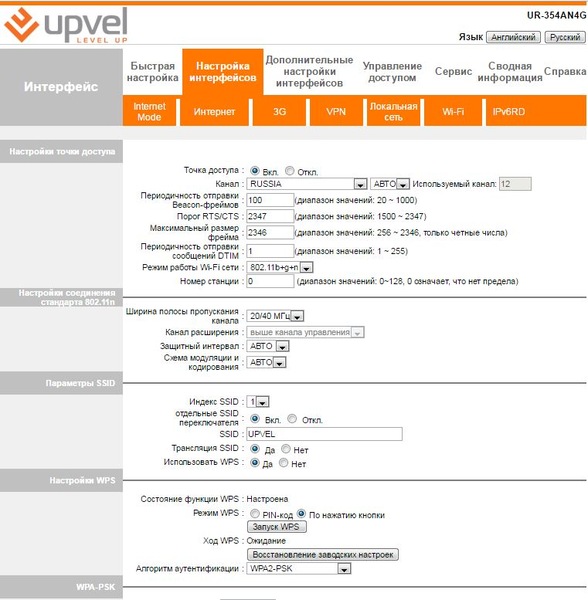

Беспроводная точка доступа работает по стандарту 802.11n в диапазоне 2,4 ГГц. Пользователь может выбрать имя сети, параметры защиты (включая WEP и WPA/WPA2 с паролем или через сервер RADIUS). Есть поддержка WPS и фильтр MAC-адресов на восемь записей. Отметим, что из магазина и после сброса настроек сразу используется сеть с уникальным паролем (он указан на дне устройства).
Пользователь имеет возможность просмотра таблицы маршрутизации и добавления в нее своих записей. Для обеспечения удаленного доступа к роутеру и ПК пригодится реализация протоколов DDNS и UPnP. Предусмотрено использование DMZ и программирование до десяти собственных правил трансляции портов.
В дополнение к стандартному межсетевому экрану и SPI, роутер имеет возможность установки фильтров по URL (до восьми записей), на некоторые приложения и до шестнадцати универсальных правил с участием адресов и портов источников и получателей. Функция «Родительский контроль» позволит вам заблокировать доступ определенного клиента локального сегмента сети к интернету в заданные временные интервалы.
В роутере также предусмотрено несколько специфических сетевых функций, таких как привязка портов, QoS, 802.1q/VLAN, SNMP и других.
Системные опции включают в себя установку пароля администратора, настройку часов (в том числе и с синхронизацией через интернет), сохранение, восстановление и сброс настроек, обновление прошивки и перезагрузку. Из возможностей диагностики представлены проверка подключения к сети, утилита ping и специфические для ADSL функции.

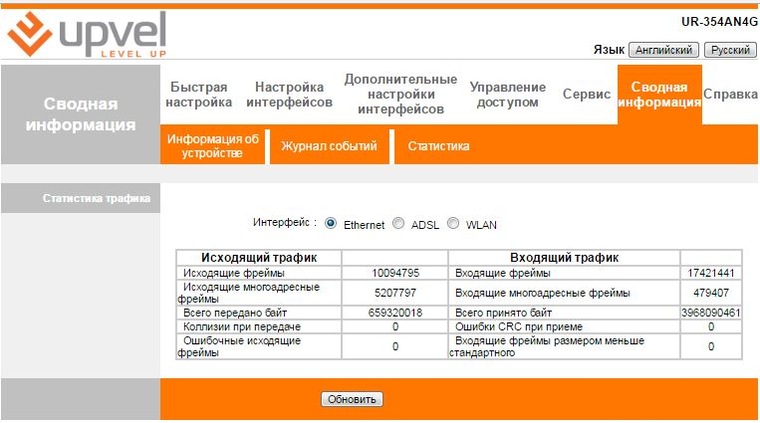

Получить отчет о работе роутера можно в разделе «Сводная информация». Здесь представлена страница статуса с указанием параметров сетевых интерфейсов, журнал событий (поддерживается отправка на syslog) и статистика трафика по интерфейсам (кроме 3G).
В целом создается впечатление, что устройство рассчитано на настройку непосредственно оператором связи для реализации всех его сервисов. Слишком много параметров и опций, не используемых средним покупателем.
Использование порта USB
Роутер оборудован портом USB 2.0. Его можно использовать для подключения модемов, накопителей и принтеров. В случае необходимости одновременной работы с несколькими устройствами можно установить USB-хаб.
Про модемы мы уже говорили выше. Отметим, что в списке совместимых моделей есть устройства с поддержкой отечественных сетей четвертого поколения. Для принтеров поддерживается только функция печати по протоколу LPR.
Диски могут иметь несколько разделов с файловыми системами FAT32 и NTFS. Возможности безопасного отключения винчестеров нет. Для доступа к накопителям возможно использование протокола SMB/CIFS. Поддерживается только режим с авторизацией, пользователь есть только один — admin, но можно установить ему отличный от основного пароль. Производительность сетевого доступа к файлам приводится на следующем графике.
Дополнительно предусмотрена функция DLNA-медиасервера, но нам не удалось увидеть медиафайлы с накопителя в соответствующем плеере.
Производительность
Для проверки работы с реальным провайдером использовалась услуга «Домашний Интернет» Билайн. Подключение осуществлялось по протоколу L2TP с тарифным планом 70 Мбит/с. Реальная максимальная скорость загрузки данных составила около 55 Мбит/с. Роутер успешно справился с нагрузкой в виде программы p2p с полутора десятками задач и без ограничений по скорости или числу подключений. Общая скорость загрузки составила около 5 МБ/с. Одновременно можно пользоваться интернетом, доступ к веб-интерфейсу устройства работал корректно. Однако трансляция IPTV при такой нагрузке была нестабильной. Ограничение скорости в клиенте p2p позволяет исправить ситуацию. Отметим, что поддерживается просмотр трансляций мультикаст и через Wi-Fi.
Технической возможности проверить работу на линии ADSL у нас не было. Производитель говорит о поддержке стандартов до ADSL2+ включительно, обеспечивающих скорость приема данных до 24 Мбит/с.
Оценка максимальных возможностей устройства проводилась на специальном стенде. Использовались все варианты проводного подключения к интернету — IPoE, PPPoE, PPTP и L2TP. В роутере настраивался только этот параметр, все остальные опции оставались на заводских значениях.
В режимах IPoE и PPPoE роутер показывает максимальные для установленных сетевых портов показатели — более 90 Мбит/с. С PPTP, возможно, мы встретились с несовместимостью с нашим оборудованием: реальная скорость не превышала 12 Мбит/с, что очень странно. Разобраться в этой ситуации не удалось. Последний вариант — L2TP — позволяет использовать скорости порядка 50 Мбит/с.
Роутер умеет предоставлять доступ к локальной сети провайдера при работе в VPN-режимах. Скорости распределяются не очень равномерно, что видно по следующему графику.
Тестирование в клиенте p2p с разными типами подключения показало сходные с приведенными выше цифрами результаты: 8,5 МБ/с для IPoE и PPPoE, 1,3 МБ/с для PPTP и 5,6 МБ/с для L2TP.

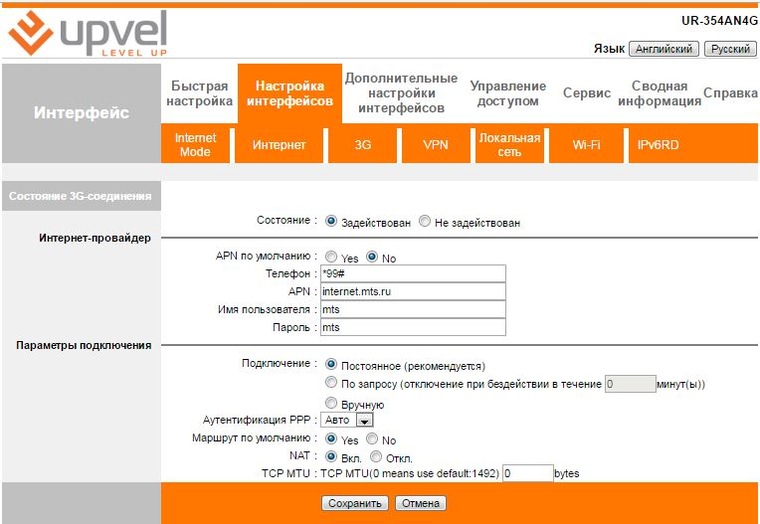

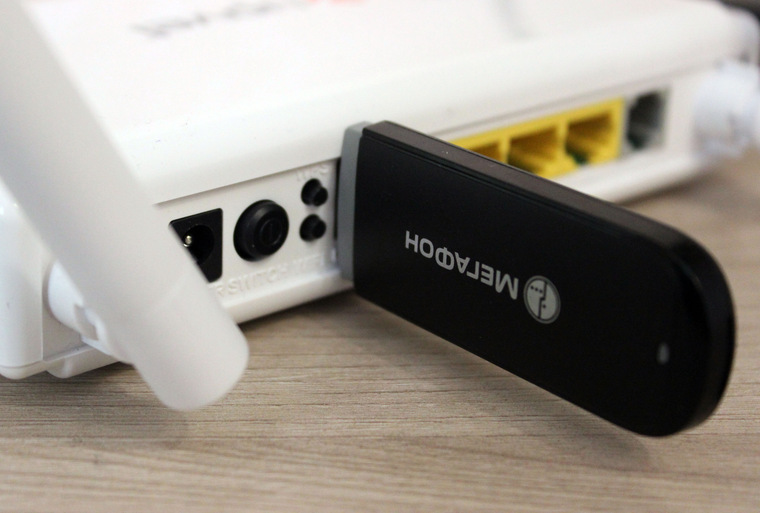

Дополнительно мы проверили работу с 3G/4G-модемом Huawei E392. При подключении к сети LTE оператора Мегафон скорость работы составила более 40 Мбит/с на прием и примерно 15 Мбит/с на передачу. В сетях 3G показатели ожидаемо ниже: около 5 Мбит/с на прием и 3 Мбит/с на передачу.
Тестирование беспроводной точки доступа проводилось с использованием адаптера TP-Link TL-WDN4800. Роутер умеет работать как на канале 20 МГц, так и на 40 МГц. При анализе результатов надо учесть, что проводные порты в данной модели рассчитаны на скорость 100 Мбит/с. Расстояние между роутером и клиентом составляло около четырех метров. Тестирование проводилось в многопоточном режиме.
Для локального сегмента сети и режимов IPoE и PPPoE результаты практически максимальные. Если же используются PPTP или L2TP, то скорость ожидаемо ниже.
Выводы
Рассмотренный беспроводной роутер является уникальным с точки зрения совмещения трех интерфейсов для подключения к интернету. Устройство имеет традиционный дизайн и аппаратную платформу среднего уровня. Как и у большинства моделей, совмещающих в себе несколько функций одновременно, в Upvel UR-354AN4G не обошлось без компромиссов. В частности, это относится к плотному расположению портов и кнопок на задней панели корпуса и к избыточно сложному для массового пользователя веб-интерфейсу роутера.
Устройство поддерживает большинство востребованных в данном сегменте функций и стандартов, включая работу с IPTV. Из полезных особенностей прошивки отметим функцию резервирования доступа в интернет с автоматическим возвратом на первичный канал.
С точки зрения производительности сценарии работы через IPoE, PPPoE и сотовые модемы не вызывают замечаний. Также надо отметить неплохую, для данной аппаратной конфигурации, скорость работы беспроводного модуля. В случае использования протокола L2TP можно работать с каналами примерно до 50 Мбит/с. Порт USB может быть использован для реализации сетевой печати или доступа к файлам. Но скорость работы во втором сценарии невысокая.
На момент тестирования стоимость устройства составляла около 1800 рублей.
Описание
С помощью роутера вы сможете объединить в единую домашнюю сеть ваш компьютер, ноутбук, смартфон, планшет, игровую приставку и любое другое оборудование, а также обеспечить всем вашим устройствам совместный доступ в Интернет. Накопитель, подключенный к порту USB, вы сможете превратить в мини-NAS, обеспечив к нему доступ для всех устройств вашей локальной сети по протоколу FTP. Также роутер поддерживает IP-TV (цифровое телевидение), IPv6 и TR-069.
Простая настройка подключения с помощью встроенной утилиты, а также самые широкие возможности конфигурирования через русскоязычный Web-интерфейс.
В комплект поставки включен ADSL-сплиттер.
- Скорость передачи данных по Wi-Fi – до 300 Мбит/с
- Универсальный роутер – объединяет в себе точку беспроводного доступа 802.11n 150 Мбит/с, ADSL2+ модем, межсетевой экран, маршрутизатор, 4-портовый коммутатор и порт USB для подключения накопителей или 3G/4G/LTE модемов
- Совместим с подавляющим большинством интернет-провайдеров, использующих динамический/статический IP, PPPoE, PPTP и L2TP и российские версии этих протоколов с двойным доступом
- Две внутренние антенны 5 дБи
- Поддержка принт-сервера, FTP, SAMBA и DLNA
- Поддержка IPTV (цифровое телевидение) и IPv6 и TR-069
- Поддержка технологии WPS (подключение к сети нажатием кнопки)
- Набор функций для родительского контроля
- Web-интерфейс на русском языке
- Встроенный Мастер быстрой настройки
- ADSL-сплиттер в комплекте поставки
Характеристики
Общие характеристики
Стандарт Wi-Fi
802.11b/g/n
Частотный диапазон
2.4 ГГц
Максимальная скорость беспроводного соединения [Мбит/с]
300
Память
Объем оперативной памяти [МБ]
32
Маршрутизатор
Межсетевой экран (Firewall)
да
Демилитаризованная зона (DMZ)
да
Мониторинг и конфигурирование
Дополнительно
Возможность подключения 3G-модема
да
Возможность подключения LTE-модема
да
Поддержка IEEE 802.1q (VLAN)
да
Антенна
Количество внешних антенн
2
Коэффициент усиления внешней антенны [dBi]
5
Опции точки доступа/моста
Количество портов коммутатора
4
Скорость портов
100 Мбит/сек
Режим репитера (повторителя)
нет
Подключение web-камеры
нет
Количество разъемов USB 2.0 Type A
1
Количество разъемов USB 3.0 Type A
0
VPN
Поддержка VPN (VPN pass through)
да
Поддержка VPN-туннелей (VPN Endpoint)
нет
Протоколы маршрутизации
Статическая маршрутизация
да
Прием/передача
Метод шифрования данных WEP
да
Метод шифрования данных WPA
да
Метод шифрования данных WPA2
да
Мощность передатчика [dBM]
15
Радиус действия в помещении [м]
100
Радиус действия вне помещения [м]
300
Дополнительная информация
Индикаторы
Power, WPS, Wi-Fi, WAN, LAN 1 – 4, USB
Кнопки
WPS, Reset, выключатель питания ON/OFF
Допустимая температура воздуха при работе
0 – 40°C
Допустимая температура воздуха при хранении
-10 – 70°C
Допустимая влажность воздуха
10 – 95% (без конденсации)
Комплект поставки
Wi-Fi роутер;
Блок питания;
Кабель UTP категории 5;
Телефонный кабель;
ADSL-сплиттер;
Инструкция по подключению и настройке;
Гарантийный талон
Показать все характеристики
Да, нечасто встретишь роутеры «всё в одном», которые способны охватить все основные методы подключения к Сети. Перед нами старшая модель из четырёх таких вот универсальных маршрутизаторов компании Upvel. На практике выяснилось, что она действительно практически универсальна в «суровых» провайдерских реалиях России.
⇡#Комплектация и внешний вид
Устройство поставляется в коробке, оформленной в фирменном стиле Upvel, — бело-оранжевые тона, фотография роутера, список его основных возможностей и прочая полезная информация. В комплекте с роутером идёт всё необходимое: диск с ПО и документацией, бумажная инструкция, шнурки для подключения маршрутизатора к телефонной сети и Ethernet, а также сплиттер. Ну и компактный блок питания мощностью 12 Вт, куда же без него.
Корпус роутера сделан из белого пластика — верхняя половинка глянцевая, а днище матовое. Да, ещё есть серая панелька с индикаторами на переднем торце. На верхнюю крышку нанесён логотип производителя, и в ней же по бокам вырезаны мелкие вентиляционные отверстия. Антенны в данной модели несъёмные и тоже, конечно же, белого цвета. В общем, красота, да и только!
На нижней стороне приютились четыре резиновые ножки, две выемки под шурупы, информационная наклейка и кнопка сброса настроек, утопленная глубоко в корпус.

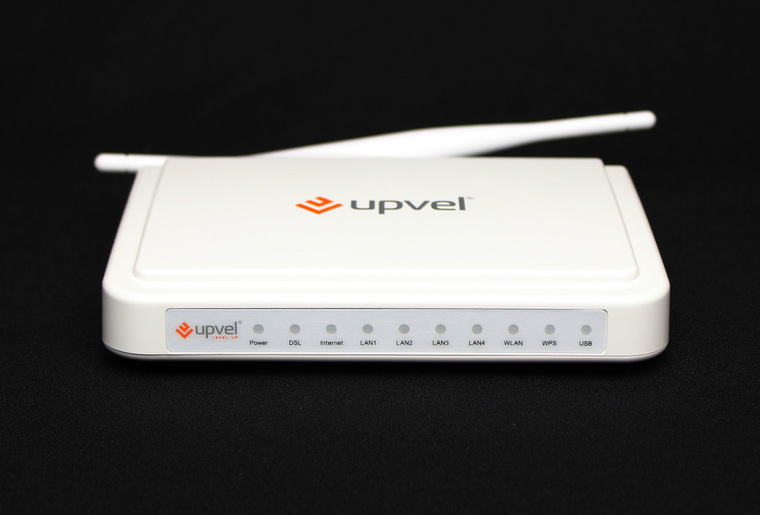

Индикаторы на передней панели указывают на наличие питания, подключения по ADSL-линии, выхода в Сеть, на активность беспроводного и проводных интерфейсов, а также WPS и подключённых USB-устройств.
Сзади находится традиционный набор портов. Один из четырёх LAN-портов на 100 Мбит/с можно переключить в WAN-режим. Также имеются порт для подключения к ADSL-линии, разъём USB 2.0, кнопка и гнездо питания. Есть ещё две маленькие кнопочки для быстрого отключения беспроводного модуля и запуска WPS.
В общем, симпатичная штучка получилась у разработчиков Upvel. Нарекания вызывают только излишне мелкие кнопочки Wi-Fi/WPS, но тут уж ничего не поделать — элементы на задней панели и так расположены достаточно плотно.
⇡#Возможности
Веб-интерфейс роутера слегка непривычен, тем не менее освоиться с ним несложно. Находится он по адресу http://192.168.10.1/, а логин и пароль совпадают — admin. По умолчанию выводится раздел, где собрана основная информация о работе и состоянии устройства, в том числе статистика для каждой группы сетевых интерфейсов.
Есть мастер для быстрой настройки базовых параметров роутера. Если что-то непонятно, встроенная справка на русском языке поможет разобраться с настройками.
Спектр WAN-подключениий необычайно широк. Для ADSL поддерживается PPPoA/PPPoE, а для Ethernet — прямое подключение и протоколы PPPoE, L2TP, PPTP. Приятно, что роутер поддерживает IPv6 (6rd-туннель) Подключение к мобильным сетям можно настроить в качестве резервного. А ещё устройство умеет работать в режиме моста и имеет IGMP Proxy.
В маршрутизаторе есть встроенный IPv6/IPv4 DHCP-сервер с возможностью создания связок IP+MAC (только IPv4). Также можно выбрать порты, на которых он будет работать, а для каждого LAN-порта указать скорость передачи данных (10/100/Авто). Роутер поддерживает подключения Wi-Fi 802.11n со скоростью до 300 Мбит/с и шифрование WEP/WPA/WPA2, а также авторизацию через Radius-сервер. Есть возможность работы в режиме WDS и фильтрация по чёрным или белым спискам MAC-адресов беспроводных клиентов.
Следующий раздел посвящён настройкам брандмауэра, статических маршрутов, NAT, DMZ, проброса и перенаправления портов. Там же выбирается режим работы ADSL и прописываются правила QoS.
Далее идут настройки SNMP, UPnP и DDNS (только DynDNS). Система фильтрации трафика разбита на несколько частей. Сначала предлагается включить фильтр по IP-адресам и сервисам HTTP/FTP/Telnet/SSH/TFTP/SNMP/ICMP (ECHO) с выбором интерфейса WAN или LAN. Также есть фильтрация по IP- или MAC-адресам с выбором конкретного интерфейса (WANx, PVCx, LAN), направлениям трафика, порту и протоколу (TCP, UDP, ICMP). Подобных правил может быть задано не более 16 штук.
Отдельно настраивается разрешение или запрет на использование протоколов ICQ, MSN, Yahoo Messenger и Real Audio/Video. Есть и классический фильтр по URL-адресам (до 8 штук). Тут же находятся настройки доступа CWMP.
Функция родительского контроля подразумевает создание правил блокировки URL или MAC в определённые дни и время суток. Наконец, последняя функция в этом разделе — это настройка доступа к файл-серверу, который включается при подключении к USB-порту внешнего накопителя.
Ну а в последнем разделе представлены все прочие сервисные опции: смена пароля администратора, настройка времени, обновление прошивки, перезагрузка устройства, восстановление заводских настроек и диагностика подключения. В целом функциональность Upvel UR-354AN4G очень и очень неплоха.
Впрочем, базовую настройку всегда можно сделать с помощью специальной программы-помощника под Windows и Mac OS X, которая находится на комплектном диске.
⇡#Технические характеристики
| Маршрутизатор Upvel UR-316N3G | |
|---|---|
| Стандарты | IEEE 802.3u, IEEE 802.11 b/g/n, WPS, ADSL2+ Annex A, I, J, L, M |
| WAN | 1 x 10/100 Мбит/с Auto-MDIX port, 1 x USB 2.0 (3G/4G-модем), 1 x RJ11 |
| LAN | 4 x 10/100 Мбит/с Auto-MDIX port |
| Тип соединения | Динамический/статический IP, PPPoE, PPPoA |
| Фильтрация | MAC-адресов, URL, протоколов/IP |
| Индикаторы | Питание, LAN1–LAN4, WAN, WLAN, DSL, USB, WPS |
| Блок питания | DC 12 В 1 A |
| Габариты | 115x175x30 мм |
| Антенна | Несъёмная антенна с коэффициентом усиления 5dBi x 2 |
| Скорость Wi-Fi | 802.11b: до 11 Мбит/с; 802.11g: до 54 Мбит/с; 802.11n: до 300 Мбит/с |
| Шифрование | 64/128-WEP, WPA-PSK/WPA2-PSK, WPA/WPA2-RADIUS |
⇡#Тестирование
В качестве одного из стендов была использована машина такой конфигурации: Intel Core i7-2600K, 12 Гбайт RAM, Killer NIC E2200 (LAN1). Вторым стендом выступал ноутбук ASUS K42JC: Intel Pentium 6100, 6 Гбайт RAM, JMicron JMC250 (LAN2). Для подключения к беспроводной сети использовались адаптеры Upvel UA-222WNU. В настройках роутера был выставлен автовыбор каналов, режим 802.11n с шириной канала 40 МГц и шифрование WPA2-AES, а также отключена поддержка IPv6. Все прочие параметры не менялись. Тестирование проводилось в программе Ixia IxChariot 6.7 с профилем High Performance Throughput (см. таблицу ниже), а также с помощью утилиты iperf 1.7.0.
| Средняя скорость Upvel UR-354AN4G, Мбит/с | |||||
|---|---|---|---|---|---|
| Потоки | 1 | 2 | 4 | 8 | 16 |
| WLAN1 → WLAN2 | 41 | 42 | 41 | 39 | 41 |
| WLAN2 → WLAN1 | 44 | 41 | 37 | 43 | 39 |
| WLAN1 ↔ WLAN2 | 48 | 46 | 52 | 46 | 43 |
| LAN1 → WLAN2 | 92 | 95 | 94 | 94 | 93 |
| WLAN2 → LAN1 | 93 | 81 | 84 | 78 | 76 |
| LAN1 ↔ WLAN2 | 118 | 109 | 109 | 106 | 107 |
| LAN1 ↔ LAN2 | 89 | 88 | 87 | 86 | 84 |
Скорость подключения к Интернету через Ethernet-порт как напрямую, таки и через PPPoE оказалась одной и той же — почти 90 Мбит/с. Для PPTP/L2TP скорость была в районе 60 Мбит/с. А вот ADSL-подключение протестировать не удалось, но роутер в этом не виноват. Всё дело в том, что ни у одного из наших коллег нет возможности такого подключения Сети, да и известный провайдер телефонии уже давно и активно переходит на оптику. (Да-да, мы тут совсем зажрались! — прим. ред.) В описании устройства сказано, что максимальная скорость входящего подключения равна 24 Мбит/с, а исходящего до 3,5 Мбит/с при поддержке провайдером стандарта Annex M.
3G-подключение, как обычно, испытывалось с помощью модема Huawei E173. Скорость входящего подключения была около 1 Мбит/c, а исходящего — в два раза меньше. Для проверки скорости работы с внешними накопителями к USB-порту роутера мы подключили жёсткий диск Apacer Share Steno AC202, отформатированный в NTFS. Скорости встроенного SMB-сервера получились следующими: чтение около 4 Мбайт/с, запись — порядка 2 Мбайт/с.
⇡#Выводы
Так, а что в итоге? Получился универсальный солдат у компании Upvel? Да, вполне получился. К плюсам данного роутера можно смело отнести приятный внешний вид, поддержку сразу нескольких методов подключения к Сети и неплохой набор возможностей. К достоинствам добавим и умеренный нагрев во время работы. Стоить этот роутер будет около 1 200 рублей, то есть совсем немного для столь универсального решения.
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Флагман Upvel — UR354AN4G
Дизайн и технические характеристики
Тестирование беспроводного и проводного сегментов сети
Тест 1. Скорость маршрутизации WAN—LAN (проводной сегмент)
Тест 2. Скорость маршрутизации WLAN—LAN (беспроводной сегмент)
Тест 3. Скорость маршрутизации LAN—LAN (проводной сегмент)
Результаты тестирования
Несмотря на то что компания Upvel появилась на рынке сетевых устройств относительно недавно, она уже активно завоевывает российский рынок, выпуская доступное и недорогое оборудование для домашних пользователей. Несколькими месяцами ранее мы рассматривали универсальный маршрутизатор этой компании, а теперь в нашу тестовую лабораторию поступил флагман линейки беспроводных маршрутизаторов Upvel — модель UR-354AN4G. В отличие от большинства других маршрутизаторов, он является гибридным, так как поддерживает подключение сразу по нескольким линиям связи: ADSL, Ethernet и 3G/4G. Главное направление деятельности компании Upvel — это производство доступного и недорогого сетевого оборудования для широкого круга пользователей. Сегодня в ее ассортименте есть различные устройства, такие как проводные и беспроводные маршрутизаторы, коммутаторы, сплиттеры, адаптеры для работы по электрической сети и ADSL-маршрутизаторы. Этот список постепенно пополняется новыми моделями, поскольку компания Upvel активно развивается и, вполне возможно, со временем займет лидирующие позиции на рынке доступных сетевых устройств класса SOHO.
Дизайн и технические характеристики
В беспроводном маршрутизаторе Upvel UR-354AN4G совмещено сразу несколько устройств, которые обычно продаются отдельно. Однако главная его особенность заключается в возможности подключения к различным линиям связи, а также перехода на резервный канал связи в случае отключения основного. В то же время, несмотря на широкие функциональные возможности, эта модель, как, впрочем, и большинство других решений Upvel, отличается простотой и невысокой ценой. В ней не используются последние наработки в области беспроводных технологий, однако она нацелена на выполнение другой задачи — обеспечивать надежную работу и обладать приемлемыми характеристиками. Отметим, что буква N в названии серии обозначает, что устройство поддерживает протокол беспроводной передачи данных IEEE 802.11n, 4G — возможность подключения к сетям GSM/CDMA и LTE, а литера A — наличие порта RJ-11 для подключения к телефонной линии. Таким образом, при необходимости пользователь может применять данную модель практически с любой сетевой инфраструктурой провайдера, будь то DSL, локальная сеть или беспроводные мобильные сети, и переключаться между ними быстро и без задержек.
Маршрутизатор Upvel UR-354AN4G
Данная модель, полностью выполненная в белом цвете, имеет типовой для беспроводных маршрутизаторов корпус со скругленными краями и глянцевой поверхностью. Для вентиляции предусмотрены специальные прорези по бокам корпуса и на тыльной стороне. Логотип компании размещен в центре верхней крышки устройства, а на его лицевой панели располагаются светодиодные индикаторы активности модулей маршрутизатора. Всего на панели индикации имеется десять светодиодов (Power, DSL, Internet, четыре порта LAN, WLAN, WPS, USB), которые сообщают пользователю об активности беспроводных и проводных интерфейсов, а также в целом о состоянии маршрутизатора в данный момент. На задней панели маршрутизатора находятся разъемы проводных интерфейсов, порт RJ-11 для телефонной линии, разъем питания, кнопка WPS, кнопка Wi-Fi, разъем USB, кнопка включения/выключения и две несъемные антенны по разным сторонам панели, имеющие коэффициент усиления 5 dBi. На основании устройства прикреплена небольшая наклейка-памятка с важными характеристиками модели — логин/пароль администратора, серийный номер, MAC-адрес порта WAN и другая информация, а также кнопка сброса на заводские настойки (Reset). Там же размещаются два отверстия для крепления устройства к стене.
В комплект поставки маршрутизатора входят сетевой кабель UTP (Cat 5), блок питания, диск mini-CD с программным обеспечением, ADSL-сплиттер, телефонный кабель и руководство пользователя. Размеры устройства составляют всего 110×165×35 мм, а вес — 250 г. Отметим, что полное название модели — универсальный ADSL2+ Ethernet 3G 4G LTE Wi-Fi роутер стандарта 802.11n 300 Мбит/с с поддержкой IP-TV и USB-портом.
Красивый внешний вид может отвлечь от главного в таком устройстве — его «начинки», а ведь именно она в сочетании с программным обеспечением должна быть основным критерием при выборе беспроводного маршрутизатора. В данной модели используется формула беспроводной связи стандарта 802.11n — 2×2:2 для диапазона 2,4 ГГц. Провода, отходящие от антенны, распаяны на печатной плате в том месте, где расположен беспроводной модуль маршрутизатора (рис. 1). Кроме того, рядом с припаянными проводами расположены разъемы MMCX, в которые, в принципе, можно подключить внешние антенны. В модели Upvel UR-354AN4G установлены центральный 32-битный MIPS-процессор Ralink RT63365E, работающий на частоте 420 МГц, и беспроводной контроллер Ralink RT5392L. В паре с центральным процессором установлен чип Ralink RT63087N, отвечающий за линию ADSL, который работает в качестве front-end. Поскольку процессор имеет невысокую тактовую частоту и создан по современным технологическим нормам, ему не требуется дополнительная система охлаждения. Память маршрутизатора объемом 32 Мбайт представлена SDRAM-чипом Winbound W9825G6JH-6, распаянным на печатной плате и работающим на частоте 166 МГц. Отметим, что, в отличие от других маршрутизаторов, в этой модели не применяется кожух, экранирующий беспроводной модуль. При активной работе центральный процессор заметно нагревается. Данный маршрутизатор не предполагает установку альтернативных прошивок ввиду того, что процессор Ralink RT63365E пока не поддерживается сторонними разработчиками.
Рис. 1. Печатная плата
Маршрутизатор Upvel UR-354AN4G поддерживает все распространенные типы подключения к DSL-провайдерам, включая поддержку восьми PVC, UBR/CBR/VBR, инкапсуляцию согласно RFC2684, RFC2225, RFC2364 и RFC2516. Маршрутизатор имеет возможность автоматического определения VPI/VСI и метода мультиплексирования (VC-based, LLC-based), а также поддерживает несколько PPPoE-сессий на одном PVC. Максимальная скорость связи от провайдера — до 24 Мбит/с, к провайдеру — до 1 Мбит/с (и до 3,5 Мбит/с при поддержке провайдером Annex M). Маршрутизатор поддерживает стандарты ADSL: Annex A, I, J, L, M (ITU G.992.1 Annex A, ITU G.992.2, ITU G.992.3 Annex A, ITU G.992.5 Annex A, ADSL2+).
Данная модель, помимо возможности подключения к телефонной сети в качестве ADSL-модема, поддерживает подключение к локальной сети провайдера. Поскольку у этой модели нет привычного WAN-порта, который применяется для подключения к сети провайдера, при установке данного режима в настройках маршрутизатора используется один из портов LAN — LAN1. Такая система подключения применяется и в других подобных моделях ADSL-маршрутизаторов. В настоящий момент маршрутизатор Upvel UR-354AN4G поддерживает следующие типы подключения, используемые провайдерами для доступа в Интернет через локальную сеть: Static IP, DHCP и PPPoE. В том числе поддерживается работа в режиме соединения Russia PPPoE, при котором осуществляется одновременный доступ как в локальную сеть провайдера, так и во внешнюю сеть Интернет. Для каждого из режимов существует несколько параметров, которые активируются при выборе подключения в списке. Встроенная система автоопределения настроек подключения в некоторых случаях может определить и установить необходимые настройки без участия пользователя. Ко всему прочему на диске, входящем в комплектацию устройства, имеется специальное программное обеспечение, которое позволяет выбрать настройки для популярных российских провайдеров, освобождая пользователя от ручной установки необходимых параметров.
Кроме того, стоит подчеркнуть наличие USB-порта, который позволяет подключать как 3G/4G-модемы, так и внешние накопители. Поддерживаются популярные модели модемов, включая модели с LTE — Yota ONE, МТС и Мегафон (Huawei E392). Маршрутизатор поддерживает работу с модемом в режиме основного канала связи с Интернетом, а также позволяет использовать его как резервный в случае обрыва связи по ADSL- или Ethernet-линии. Для модема пользователь может выбрать типовые настройки подключения либо задать собственные в специальном меню. Помимо модема, к маршрутизатору можно подключать USB-накопители, не требующие дополнительного питания. Доступ к подключенному накопителю осуществляется через два распространенных протокола — CIFS и FTP. Следует упомянуть, что если доступ по CIFS-протоколу работает «из коробки», то настроек FTP-сервера на тестируемой прошивке не существует. Со слов производителя, данный функционал будет доступен в следующей прошивке для этой модели. В процессе тестирования было выявлено, что средняя скорость передачи данных по USB составляет около 5 Мбайт/с в каждую сторону независимо от используемого накопителя.
Встроенная в маршрутизатор точка доступа на базе чипа Ralink RT5392L поддерживает современные спецификации технологий беспроводной передачи данных — IEEE 802.11b/g/n для диапазона 2,4 ГГц. Маршрутизатор имеет две несъемные антенны, а максимальная скорость передачи данных для клиентов теоретически может достигать 300 Мбит/с. Отметим, что пользователь может выставить режим работы сети в зависимости от наличия устройств, поддерживающих устаревшие протоколы. По умолчанию в настройках маршрутизатора установлен комбинированный режим работы сети, когда встроенная точка доступа работает совместно с более устаревшими протоколами 802.11b/g и автоматическим выбором ширины канала — 20 или 40 МГц. Отметим, что в случае подключения беспроводных клиентов с адаптерами, работающих по старым протоколам, ширина канала будет автоматически выставлена в значение 20 МГц, что уменьшит скоростные показатели сети для более высокоскоростных клиентов. Для этого можно просто отключить доступ к беспроводной точке для клиентов, работающих по старым протоколам. Маршрутизатор поддерживает работу беспроводной сети в нескольких режимах, а именно: AP — точка доступа, WDS, WDS+AP — и имеет массу дополнительных специфических настроек для каждого из них.
Встроенная точка доступа поддерживает все новейшие технологии шифрования данных для беспроводной сети — WPA/WPA2/WPA-PSK/WPA2-PSK, WEP (64 и 128 бит) и WPS, для которой есть специальная кнопка на боковой панели маршрутизатора. При этом шифрование беспроводной сети с помощью протокола WEP доступно только в том случае, если в настройках выставлен режим работы 802.11b/g. Это объясняется тем, что последние спецификации протокола 802.11n работают только с шифрованием WPA и его дальнейших модификаций, а WEP-шифрование признано ненадежным и отсутствует в последних спецификациях протокола 802.11n. Кроме того, беспроводную сеть можно оградить от доступа в локальную проводную сеть маршрутизатора, оставив только доступ в Интернет. Как указано на сайте производителя, данная модель поддерживает создание до четырех беспроводных сетей, отделенных друг от друга с возможностью скрытия SSID. Для внешней и внутренней сетей, помимо защиты с помощью шифрования, используется встроенный брандмауэр, который позволяет фильтровать клиентов как проводной, так и беспроводной сети. Помимо технологий приоритезации трафика беспроводной сети WMM, в этой модели внедрена технология определения полосы пропускания для проводных клиентов на основе QoS. Поддерживается фильтрация по физическим адресам сетевых карт (MAC-адресам), и существует возможность вручную прописать сопоставление IP-адресов с MAC-адресами в обход DHCP-сервера, что упрощает контроль за несанкционированным доступом, если беспроводная точка работает без шифрования. Эта модель маршрутизатора поддерживает проброс IP-TV-трафика не только для проводных, но и для беспроводных клиентов.
Все модели сетевых устройств для домашнего пользования компании Upvel имеют единый внутренний интерфейс управления (рис. 2). Он не меняется внешне, а лишь дополняется функциональными возможностями в зависимости от модели устройства. Нельзя не отметить, что интегрированное программное обеспечение удобно и просто в применении, так как ориентировано на самых неискушенных пользователей. Интуитивно понятный интерфейс панели управления, где всем функциям и параметрам отведены свои места, безусловно, порадует пользователей. При тестировании была установлена последняя и единственная на тот момент русскоязычная версия микропрограммы маршрутизатора — Upvel V1.
Рис. 2. Интерфейс управления
Для доступа к интерфейсу управления при первом включении устройства необходимо подключить компьютер к одному из LAN-портов (LAN2, LAN3 и LAN4) маршрутизатора, а затем в адресной строке браузера набрать адрес: http://192.168.10.1. По умолчанию в маршрутизаторе логин администратора такой же, как и пароль, — admin, которые лучше сменить при первом же удобном случае во избежание проникновения. Это в первую очередь объясняется тем, что данная модель поддерживает удаленное управление через протоколы HTTPS, SSH, SNMP и Telnet. Более того, данные сервисы по умолчанию включены и доступны для клиентов не только локальной, но и внешней сети. Поэтому после приобретения данной модели стоит сразу же сменить пароль пользователя, установив более сложный.
Для того чтобы протестировать данную модель маршрутизатора, мы использовали настольный компьютер с внешним беспроводным адаптером с интерфейсом PCI-Express x1 — TL-WDN4800, а также специализированный стенд для тестирования маршрутизаторов.
Тестирование беспроводного и проводного сегментов сети
Тестирование маршрутизатора проходило в три этапа. Увы, специализированного оборудования для тестирования ADSL-сетей в нашей тестовой лаборатории нет, поэтому для данной модели тестировался только режим работы через сеть Ethernet. Стоит отметить, что тестировать маршрутизатор в режиме подключения через сети 3G/4G бессмысленно, так как скорость в этом случае будет постоянно меняться в зависимости от загруженности местной базовой станции. Более того, поскольку в качестве приемника в этом случае используется отдельный USB-модем, он вполне может стать узким местом в таком тесте, и тестирование этого типа подключения в принципе нецелесообразно, поскольку не отражает реальных данных. На первом этапе оценивалась производительность собственно маршрутизатора при передаче данных между сегментами WAN и LAN, на втором — между локальными сегментами LAN и WLAN маршрутизатора, а на последнем этапе — между проводными локальными клиентами (LAN и LAN). В этот раз мы добавили тест для туннельного соединения PPPoE. Для этого был собран специальный стенд на базе процессора Intel Core i7 960, в который были установлены три гигабитных адаптера Intel: два внешних PCI-Express x1 Intel 82574L и интегрированный в плату Intel DX58SO сетевой контроллер Intel 82567-LM2. На стенде было размещено несколько виртуальных машин, работающих под управлением гипервизора Vmware ESXi 5.0, которые имитировали различные сегменты сети, включая сервер PPPoE. Таким образом, мы сократили количество дополнительных компьютеров, необходимых для тестирования маршрутизатора в различных режимах. В качестве клиента беспроводной сети использовался отдельный компьютер с установленным беспроводным адаптером TP-Link TL-WDN4800 (диапазоны 2,4 и 5 ГГц, формула 3×3:3) и интегрированным проводным сетевым адаптером Realtek RTL8401E. Ранее наши тесты показали, что между различными сетевыми адаптерами, если они поддерживают одинаковые протоколы передачи данных, практически нет разницы в скорости в случае использования в беспроводных сетях с одним маршрутизатором. Тестирование производительности выполнялось посредством специального программного обеспечения NetIQ Chariot версии 6.7. С помощью этого ПО генерировался трафик от одного ПК к другому, при этом скорость измерялась в мегабитах в секунду (Мбит/с). И это несмотря на то, что в Интернете (в частности, один из работников Cisco приводит довольно весомые доводы) размещена информация о том, что скорость как проводных, так и беспроводных маршрутизаторов необходимо измерять в packets per second (pps). Это объясняется тем, что поскольку мы рассматриваем SOHO-решения, которые априори ближе к пользователю, чем высокопроизводительное сетевое оборудование, то читателю проще понять привычные значения Мбит/с, нежели pps. Более того, применение системы измерения pps без сравнения с какимлибо эталоном не имеет смысла, так как впоследствии эти данные сложно будет использовать для оценки реальной скорости передачи данных между сегментами маршрутизатора.
Тест 1. Скорость маршрутизации WAN—LAN (проводной сегмент)
Первоначально измерялась пропускная способность маршрутизатора при передаче данных между сегментами WAN и LAN без использования туннельных соединений. Для этого к WAN-порту маршрутизатора подключался виртуальный компьютер, имитирующий внешнюю сеть, а к LAN-порту — компьютер, имитирующий внутреннюю сеть. С помощью программного пакета NetIQ Chariot 6.7 измерялся трафик по протоколу TCP между этими компьютерами, подключенными к маршрутизатору, для чего в течение 5 мин запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети к компьютеру, который находился за WAN-портом. Передача данных от LAN- к WAN-сегменту эмулировалась с применением скрипта Filesndl.scr (передача файлов), а в обратном направлении — с помощью скрипта Filercvl.scr (получение файлов). При тестировании в устройстве активировался встроенный брандмауэр, а все алгоритмы по приоритезации трафика на основе QOS, кроме WMM (Wi-Fi Multimedia), который является частью беспроводного стандарта 802.11n, были отключены.
После этого между маршрутизатором и компьютером во внешней сети устанавливался виртуальный компьютер на базе CentOS 6. В нем был включен сервис сервера PPPoE, а маршрутизатор подключался к нему — при этом происходил обмен данными между локальным клиентом маршрутизатора и компьютером, имитирующим внешнюю сеть Интернет. После этого тест повторялся, но с добавлением еще одного компьютера, который имитировал сервер в локальной сети провайдера, то есть, по сути, в этом случае тестировался режим соединения Russia PPPoE. При этом одновременно происходил обмен данными между локальным клиентом маршрутизатора и двумя ПК — сервером в Интернете и сервером провайдера.
Сразу отметим один важный момент: провайдеры в основном используют аппаратные серверы для туннельных соединений, поэтому во многих случаях настройки туннельных подключений в значительной степени разнятся между собой. Мы не ставили перед собой задачу проверить совместимость беспроводного маршрутизатора при работе по туннельным протоколам передачи данных, а только попытались определить возможную скорость передачи данных в этом случае. В свойствах сервиса PPPoE на сервере был отключен режим шифрования MPPE.
Тест 2. Скорость маршрутизации WLAN—LAN (беспроводной сегмент)
На следующем этапе оценивалась скорость маршрутизации при передаче данных между внутренними интерфейсами маршрутизатора — беспроводным и проводным. Для этого к порту LAN подключался компьютер, а затем между ним и еще одним ПК с беспроводным адаптером TP-Link TL-WDN4800 происходила передача данных по протоколу 802.11n. Измерение скорости маршрутизации производилось так же, как в предыдущем тесте. Стоит отметить, что подключение двух клиентов в диапазоне 2,4 ГГц снижало скорость передачи данных для каждого из них практически наполовину. Таким образом, клиенты обменивались данными с подключенным к LAN-порту компьютером, а обмена между самими беспроводными клиентами не происходило. Во всех случаях в настройках точки доступа на маршрутизаторе выставлялся режим 802.11n с шириной канала 40 МГц и включенной функцией WMM (Wi-fi Multimedia). Перед тестированием выбирался шестой канал связи, на котором в нашей комнате не было других точек доступа, а следовательно, эфир был достаточно чист.
Тест 3. Скорость маршрутизации LAN—LAN (проводной сегмент)
В этом тесте измерялась скорость передачи данных между двумя локальными клиентами маршрутизатора. Два виртуальных компьютера с гигабитными сетевыми адаптерами были подключены к LAN-портам маршрутизатора. Затем между ними происходила передача данных, а измерение скорости маршрутизации в обоих случаях выполнялось так же, как в предыдущих тестах.
Результаты тестирования
Исходя из результатов тестирования (табл. 1), отметим, что этот маршрутизатор несколько удивил нас своими показателями. Так, несмотря на то, что он имеет только порты с максимальной скоростью 100 Мбит/с, в реальности скорость соединения очень высокая — близка к протокольной скорости для такого типа коммутаторов. Безусловно, подобной скорости хватит для работы в сетях большинства российских провайдеров. Для пользователей, подключенных по высокоскоростным каналам к Интернету и ресурсам домовой сети, это означает, что сам по себе маршрутизатор не станет узким местом при передаче данных.
Во втором тесте стоит отметить не очень высокую скорость передачи данных для беспроводного клиента. По всей видимости, такие показатели определяются не столько мощностью центрального процессора, сколько радиомодулем Ralink (табл. 2). В случае одно направленного потока (это типичная ситуация, когда 90% загружается, 10% отдается) скорость будет равна примерно 60-70 Мбит/с.
Результаты третьего теста (табл. 3) свидетельствуют о том, что маршрутизатор полностью справляется с возложенной на него задачей по передаче трафика в условиях российских сетей. Одновременный обмен между его клиентом и двумя серверами — в Интернете и в локальной сети провайдера — хотя и снижает скорость передачи данных, но не так сильно, как у некоторых других моделей. По скоростным показателям в туннельных соединениях данную модель можно рекомендовать к использованию в сетях большинства провайдеров с тарифными планами до 80 Мбит/с.
В заключение отметим, что, несмотря на невысокую стоимость маршрутизатора Upvel UR-354AN4G, его качество остается на высоте. Более того, по производительности он может с успехом соперничать с более дорогими устройствами именитых производителей сетевого оборудования. Средняя розничная цена данной модели составляет 40 долл.
КомпьютерПресс 02’2013
